Artikelsammanfattning:DeS-serien Push-pull-kontakt i metallkombinerar kompakt konstruktion, säker push-pull-låsning, full EMC-skärmning och flexibla kontaktkonfigurationer för utrustning där anslutningssäkerhet och begränsat installationsutrymme spelar roll. Utvecklad avÅterförening, serien är designad för medicinsk utrustning, test- och mätinstrument, bärbar teknologi och bärbara elektroniska system. Med skalstorlekar 0–2, flera kontaktalternativ, mer än 5 000 parningscykler och ett temperaturområde ner till -45°C ger den en praktisk balans mellan miniatyrisering, hållbarhet och elektrisk prestanda.
Innehållsförteckning
- Vad är S-seriens metall push-pull-kontakt?
- Vilka är de viktigaste fördelarna med S-serien?
- Vilka är de viktigaste tekniska specifikationerna?
- Var används S-seriens Push-Pull-kontakt i metall?
- Hur ska ingenjörer välja rätt kontaktdon?
- Hur kan S-serien anpassas?
- Hur kontrollerar Reunion produktkvaliteten?
- Vanliga frågor

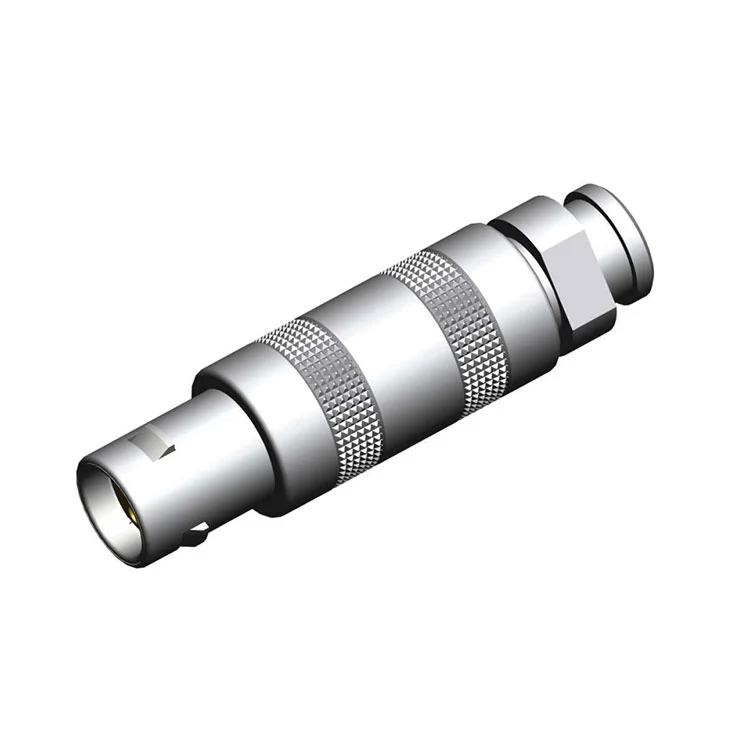

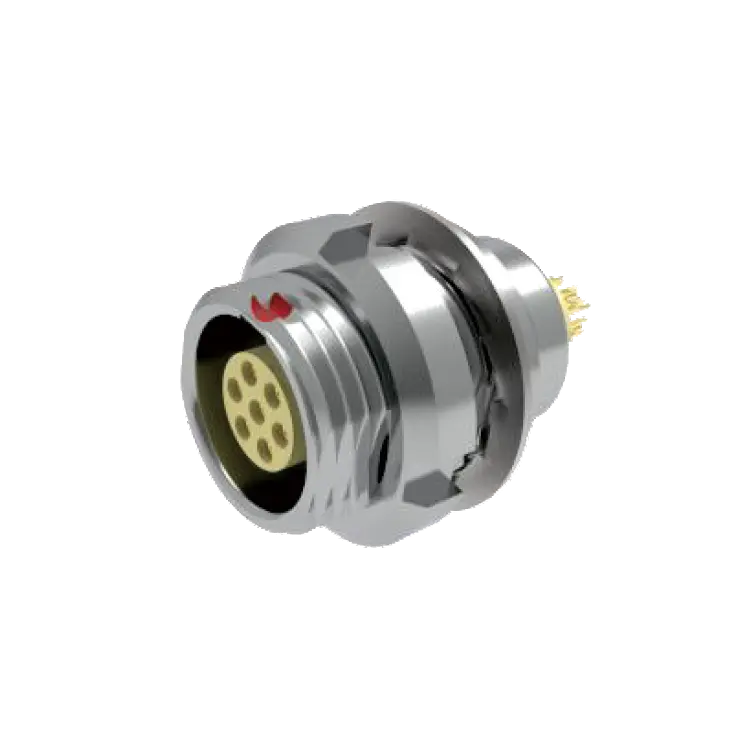

Vad är S-seriens metall push-pull-kontakt?
DeS-serien Push-pull-kontakt i metallär en kompakt cirkulär kontakt utvecklad för applikationer som kräver pålitliga elektriska anslutningar i begränsade installationsutrymmen. Till skillnad från konventionella gängade kopplingar tillåter dess push-pull självlåsande mekanism snabb sammankoppling och avkoppling samtidigt som den ger taktil och hörbar återkoppling när anslutningen är korrekt kopplad.
Återförening positionerar S-serien för bärbar och utrymmesbegränsad utrustning där anslutningsstorlek, mekanisk tillförlitlighet, skärmning och användarvänlighet alla påverkar systemdesignen. Dess metallkonstruktion ger mekanisk styrka och 360-graders elektromagnetisk skärmning, medan dess tunna profil hjälper till att minimera utstick från utrustningspanelen.
Serien finns i flera skalstorlekar och kontaktkonfigurationer. Beroende på konfigurationen kan ingenjörer välja löd- eller PCB-avslutning för att matcha olika monteringskrav. Denna flexibilitet gör kontakten lämplig för både kompakta prototyper och volymproducerad professionell utrustning.
Vilka är de viktigaste fördelarna med S-serien?
Anslutningsval baseras sällan på en enda specifikation. För bärbar elektronik och professionell utrustning behöver designers vanligtvis balansera installationsutrymme, anslutningssäkerhet, signalintegritet, hållbarhet och tillverkningskrav. S-serien hanterar dessa faktorer genom flera designfunktioner.
Kompakt och lätt konstruktion
Den låga designen minskar mängden kontakthus som sträcker sig utanför monteringsytan. Detta är särskilt värdefullt i handhållna instrument och kompakta chassier där varje millimeter panelutrymme är viktigt.
Snabb Push-Pull-låsning
Den självlåsande mekanismen stöder snabb enhandsmanövrering. Ett hörbart klick och taktil återkoppling hjälper operatörerna att identifiera framgångsrikt engagemang, vilket är särskilt användbart när kontakter måste installeras i begränsade eller visuellt begränsade positioner.
360-graders EMC-skärmning
Höljet helt i metall ger kontinuerlig elektromagnetisk skärmning runt anslutningsgränssnittet. De publicerade specifikationerna indikerar mer än 60 dB dämpning vid 100 MHz, vilket gör serien lämplig för utrustning där elektromagnetiska störningar kan påverka känsliga signaler.
Hög parningshållbarhet
S-serien är designad för upprepad anslutning och frånkoppling, med en nominell hållbarhet på mer än 5 000 parningscykler. Detta är viktigt för testutrustning, medicinska instrument och bärbara system som ofta servas eller omkonfigureras.
- Lågprofilpanelinstallation
- Push-pull självlåsande operation
- Metallhölje för elektromagnetisk skärmning
- Flera skalstorlekar och kontaktkonfigurationer
- Mer än 5 000 parningscykler
- Drifttemperaturalternativ från -45°C till +125°C
Vilka är de viktigaste tekniska specifikationerna?
Det är viktigt att förstå de elektriska och mekaniska specifikationerna innan du integrerar en cirkulär kontakt i en ny produkt. Följande specifikationer sammanfattar den publicerade konfigurationen av S-serien.
| Parameter | S-seriens specifikation |
|---|---|
| Skalmaterial | Mässing, standard |
| Skalstorlekar | 0, 1 och 2 |
| Kontaktalternativ | 2 till 6 stift på den refererade konfigurationen; alternativ med högre densitet kan vara tillgängliga |
| Aktuellt betyg | 5A till 15A per kontakt, beroende på kontaktmätare |
| Spänningsvärde | 200V till 500V AC/DC |
| Parningscykler | Mer än 5 000 operationer |
| Temperaturområde | -45°C till +125°C |
| EMI-skärmning | 360° metallskärmning; >60 dB dämpning vid 100 MHz |
| Inträngningsskydd | IP50 standard |
| Saltspraymotstånd | Mer än 72 timmar |
| Kontakta motståndet | ≤5 mΩ initial |
| Isolationsmotstånd | ≥5000 MΩ vid 500 VDC |
Faktiska klassificeringar ska alltid verifieras mot den specifika kontaktkonfigurationen, kontaktstorleken, avslutningsmetoden och avsedda driftsförhållanden innan den slutliga produktkvalificeringen.
Var används S-seriens Push-Pull-kontakt i metall?
Kombinationen av kompakta dimensioner, snabb låsning, avskärmning och mekanisk hållbarhet gör S-serien lämplig för utrustning som kräver frekvent anslutning samtidigt som den behåller ett litet total fotavtryck.
Medicinsk och diagnostisk utrustning
Bärbara ultraljudssystem, patientmonitorer, pulsoximetrar, elektrokirurgisk utrustning och diagnostiska instrument kan dra nytta av kompakta kontakter som förblir säkra under utrustningens förflyttning och service. Anslutningarnas tillförlitlighet är särskilt viktig när elektriska signaler måste förbli stabila vid upprepad användning.
Test- och mätutrustning
Handhållna oscilloskop, multimetrar, logikanalysatorer, kalibreringsutrustning och miljötestinstrument kräver ofta kompakta externa gränssnitt. Push-pull-mekanismen kan förenkla frekventa anslutningsbyten medan metallskalet hjälper till att skydda känsliga signaler från elektromagnetiska störningar.
Bärbar och bärbar teknologi
Industriella exoskelett, bärbara övervakningssystem, huvudmonterad utrustning och annan bärbar elektronik kan möta strikta utrymmes- och viktbegränsningar. En smal cirkulär kontakt ger designers ett annat alternativ när konventionella större gränssnitt är olämpliga.
Professionell audiovisuell utrustning
Bärbara inspelare, sändningskameror, trådlösa sändare och relaterad professionell utrustning kan kräva kontakter som tål upprepad hantering. Ett snabblåsande gränssnitt kan förbättra fältanvändbarheten utan att förlita sig på en lång gängad parningsprocess.
Hur ska ingenjörer välja rätt kontaktdon?
Att välja en kontakt bör börja med de faktiska elektriska, mekaniska, miljö- och installationskraven för utrustningen snarare än att bara välja den minsta tillgängliga modellen.
- Bestäm kontaktkravet:Identifiera antalet effekt- och signalkretsar som behövs och lämna tillräckligt med utrymme för framtida designändringar.
- Kontrollera elektriska märkvärden:Jämför driftspänning och ström med kontaktens märkvärden, med hänsyn till kontaktmätare och temperatur.
- Utvärdera tillgängligt utrymme:Bekräfta skalstorlek, panelutskärning, kontaktdjup, kabeldragning och spelrum runt det passande gränssnittet.
- Tänk på parningsfrekvens:För ofta servad utrustning, prioritera kontakter som är utformade för upprepade parningscykler.
- Granska miljöförhållanden:Temperatur, vibrationer, stötar, luftfuktighet, korrosion och elektromagnetiska störningar kan alla påverka kontaktvalet.
- Definiera uppsägningsmetoden:Bestäm om löd-, PCB- eller kabelmonteringsavslutning bäst matchar tillverkningsprocessen.
För OEM-projekt är det också användbart att utvärdera kontakten tillsammans med kabelmontering, bakskal, dragavlastning, panelstruktur och ledningsschema. Detta tillvägagångssätt minskar integrationsproblem under senare produktionsstadier.
Hur kan S-serien anpassas?
Olika utrustningsplattformar kräver ofta olika kontaktkonfigurationer. Reunion tillhandahåller anpassningsalternativ som gör att S-serien kan anpassas till specifika krav på mekanisk och kabelmontering.
| Anpassningsområde | Tillgängliga alternativ |
|---|---|
| Skalfinish / Färg | Silver, svart eller utvalda RAL-färger |
| Kontaktplätering | Guld, silver eller tenn alternativ |
| Kabelmätare | 32AWG till 20AWG |
| Material för jacka | PVC, PUR, silikon eller PTFE |
| Lasermärkning | Logotyp, artikelnummer, streckkod eller annan identifiering |
| Förpackning | Antistatiska rör, tejp-och-rulle och anpassad märkning |
Anpassade kabelenheter kan också levereras med utvalda längder, mätare, skärmkonfigurationer och övergjutna dragavlastningsstövlar. Detta kan förenkla upphandlingen genom att tillåta en OEM att köpa en kontakt och en klar att installera kabelmontering som en integrerad komponent.
Hur kontrollerar Reunion produktkvaliteten?
För professionella kontakter är konsekvent tillverkning lika viktig som den grundläggande produktdesignen. Reunion uppger att dess produktionsprocess omfattar precisionsbearbetning, ytbehandling, kontaktstämpling och plätering, insatsgjutning, montering, elektrisk testning, mekanisk testning och förpackning.
Kritiska produktionsdimensioner kontrolleras genom precisionsbearbetning och processövervakning. Färdiga produkter genomgår elektrisk och mekanisk inspektion, inklusive kontaktresistans, isolationsresistans, dielektriskt motstånd, kontinuitet, passningskraft och visuella kontroller.
Enligt produktinformationen inkluderar Reunions kvalitetssystem ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL-erkänd status och RoHS-överensstämmelse. Företaget uppger också att S-seriens kontakter får 100 % elektriska och mekaniska tester före leverans.
För OEM-köpare kan denna kombination av tillverkningskontroll, testning, spårbarhet och anpassningsstöd vara värdefull när anslutningsprestanda direkt påverkar den färdiga produktens tillförlitlighet.
Vanliga frågor
Vad skiljer S-serien från en konventionell gängad kontakt?
Den största skillnaden är push-pull självlåsande mekanism. Det gör det möjligt för operatören att koppla ihop och släppa kontakten snabbt utan att rotera en kopplingsmutter, vilket gör den särskilt bekväm för bärbar utrustning, blindpassningssituationer och applikationer som kräver täta anslutningsbyten.
Hur många parningscykler kan S-serien stödja?
Den publicerade specifikationen indikerar mer än 5 000 parningsoperationer. Den faktiska livslängden kan bero på kontaktens konfiguration, driftsmiljö, kopplingsförhållanden och underhållsrutiner.
Är S-serien lämplig för medicinsk utrustning?
Ja. Serien är positionerad för medicinsk diagnostik och behandlingsutrustning, och Reunion uppger att dess kvalitetssystem inkluderar ISO 13485:2016. Den kompletta färdiga medicintekniska produkten förblir dock ansvarig för sina egna tillämpliga regulatoriska och säkerhetskrav.
Kan Reunion leverera skräddarsydda kabelenheter?
Ja. Kabelenheter kan anpassas efter kabeltyp, tjocklek, längd, skärmning, mantelmaterial och dragavlastningsdesign. Alternativen inkluderar kabelmaterial av PVC, PUR, silikon och PTFE, med mätare från 32AWG till 20AWG.
Vilket temperaturområde finns tillgängligt?
Det publicerade standardintervallet är -45°C till +125°C. Ingenjörer bör bekräfta temperaturklassificeringen för den exakta kontakten, kontaktkonfigurationen, kabeln och monteringen innan den används i applikationer med extrema temperaturer.
Kan kontakten anpassas med en företagslogotyp eller artikelnummer?
Ja. Reunion listar lasergravering som ett anpassningsalternativ, så att kunderna kan markera skalet med en logotyp, artikelnummer, streckkod eller annan identifieringsinformation.
Slutsats
S-seriens metall Push-pull Connector är designad för ingenjörer som behöver en kompakt, säker och hållbar anslutningslösning utan att offra skärmning eller servicebarhet. Dess push-pull-låsmekanism, metallkonstruktion, flera skalstorlekar, flexibla avslutningsalternativ och mer än 5 000 parningscykler gör den väl lämpad för medicinsk utrustning, testinstrument, bärbar elektronik, bärbara system och professionella audiovisuella applikationer. Om du utvecklar en ny produkt eller letar efter en pålitlig ersättningskontakt, besök Reunions produktsida i S-serien för att granska den tillgängliga konfigurationen och kontaktalternativen. För skräddarsydda specifikationer, kabelmontage, OEM-krav eller volyminköp,kontakta ossför att diskutera din ansökan med Reunions ingenjörsteam och begära en lämplig lösning.
