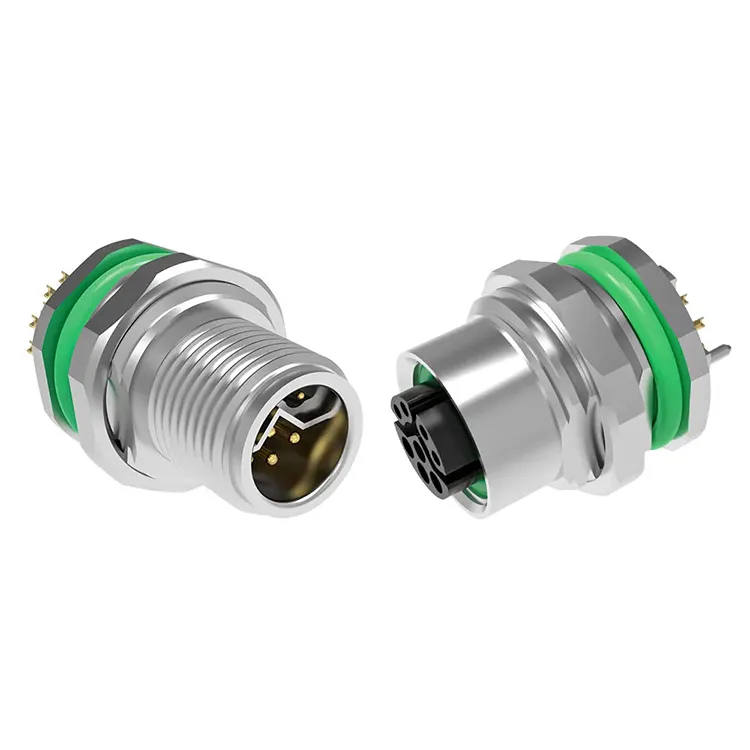

ÅterföreningtillhandahållerM12-serien industrikontaktsom en mångsidig sammankopplingslösning för fabriksautomation, sensorer, ställdon, fältbusssystem, industriellt Ethernet och kraftdistribution. Med 2–17-stiftskonfigurationer, flera kodningsalternativ, IP67-skydd och alternativ för skärmning och kabelmontage, är kontaktfamiljen designad för krävande industriella miljöer där stabila elektriska och mekaniska anslutningar är avgörande.
En M12-kontakt är mer än en kompakt cirkulär kontakt. Dess standardiserade gängade gränssnitt, kodningssystem, miljötätning och breda elektriska konfigurationer gör den till en viktig anslutningsteknik för modern automationsutrustning. M12-serien kan stödja applikationer som sträcker sig från sensorer och IO-Link-enheter till PROFIBUS, DeviceNet, CANopen, industriellt Ethernet, servosystem och likströmsdistribution. Den här guiden förklarar de viktigaste specifikationerna, kodningsalternativen, applikationsscenarion, urvalsfaktorer och kvalitetsöverväganden som ingenjörer och inköpsteam bör utvärdera när de väljer en M12 industriell kontakt.
Innehållsförteckning
Varför används M12-kontakten i stor utsträckning inom industriell automation?
Vilka är nyckelspecifikationerna för en M12 industrikontakt?
Hur skiljer sig M12-kodningsalternativen åt?
Var används M12 industrikontakter vanligtvis?
Hur ska du välja rätt M12-kontakt?
Vilka kvalitetsfaktorer bör köpare kontrollera?
Vanliga frågor om M12 Industrial Connectors
Varför används M12-kontakten i stor utsträckning inom industriell automation?
Industriell utrustning behöver anslutningar som förblir stabila trots vibrationer, fukt, temperaturförändringar, damm och frekvent underhåll. M12-formatet möter dessa krav med en kompakt cirkulär design och gängad kopplingsmekanism.
För automationsingenjörer är en av dess främsta fördelar flexibilitet. Olika M12-kodningskonfigurationer är designade för olika elektriska och kommunikationsfunktioner, vilket hjälper till att förhindra inkompatibla anslutningar. Kontakten kan därför integreras i sensorer, ställdon, styrskåp, fältenheter, motorer, Ethernet-nätverk och annan industriell utrustning.
Återförenings produktspecifikationer indikerar att dess M12-serie är designad enligt relevanta DIN EN 61076-2-101/109/111-standarder och kan uppnå IP67-skydd vid sammankoppling. Produktsortimentet inkluderar även skärmade och oskärmade konfigurationer, vilket ger alternativ för applikationer med olika krav på elektromagnetisk kompatibilitet.
För industriella användare kan denna kombination av standardiserade dimensioner, kodningsval, miljöskydd och applikationsflexibilitet förenkla ledningsdesign och underhåll.
Vilka är nyckelspecifikationerna för en M12 industrikontakt?
Att välja en kontakt endast baserat på dess fysiska storlek kan resultera i en olämplig anslutning. Elektriska klassificeringar, kodning, antal stift, skärmning, miljöskydd och avslutningsmetod bör alla övervägas innan du köper.
| Parameter | Typisk M12-serie Sortiment/funktion | Ansökningsövervägande |
|---|---|---|
| Pin Count | 2–17 stift beroende på kod | Välj efter effekt- och signalkrav |
| Aktuellt betyg | Cirka 0,5–16A beroende på kod | Viktigt för sensorer, ställdon, motorer och kraftkretsar |
| Spänningsvärde | Cirka 30–630V beroende på konfiguration | Måste matcha utrustningens driftspänning |
| Skyddsbetyg | IP67 när den är ihopkopplad | Lämplig för många dammiga, våta och tvättade miljöer |
| Kontaktmaterial | Mässing med guldplätering | Stöder stabil elektrisk kontakt och korrosionsbeständighet |
| Isolator | PA66 | Ger elektrisk isolering inuti kontakten |
| Kontakta motståndet | ≤3mΩ för det specificerade området | Lägre motstånd hjälper till att upprätthålla elektrisk effektivitet |
| Temperaturområde | -25°C till +85°C | Kontrollera mot den faktiska driftsmiljön |
| Avskärmning | Skärmade och oskärmade versioner | Skärmning kan vara viktig i elektriskt bullriga miljöer |
| Miljööverensstämmelse | RoHS-kompatibla material | Användbar för projekt med miljökrav |
Det exakta betyget beror alltid på vald kodning och konfiguration. Till exempel listar tillverkarens publicerade specifikationer högre strömkapacitet för S-kod och L-kod versioner än för flera signalorienterade konfigurationer. Därför bör anslutningskoden väljas tillsammans med de elektriska kraven snarare än att behandlas som en sekundär detalj.
Hur skiljer sig M12-kodningsalternativen åt?
M12-kodning är en av de viktigaste faktorerna vid val av industrikontakt. Olika nyckelarrangemang är avsedda för olika elektriska eller kommunikationsfunktioner.
- A-kod:Används vanligtvis för sensorer, ställdon, IO-Link-enheter och DC-signalapplikationer. Konfigurationer kan variera från 2 till 17 stift.
- B-kod:Vanligtvis associerad med PROFIBUS, DeviceNet och andra fältbusstillämpningar.
- C-kod:Designad för växelströmstillämpningar och tillgänglig i flera stiftskonfigurationer.
- D-kod:Används för industriella Ethernet-applikationer som 100 Mbps nätverksanslutningar.
- X-kod:Designad för Ethernet-applikationer med högre hastighet och använder vanligtvis en 8-stiftskonfiguration.
- S-kod:Avsedd för högre ström växelström och servo-relaterade applikationer.
- L-kod:Designad för likströmsdistribution och högre strömkrav.
Kodningssystemet hjälper till att minska möjligheten att ansluta inkompatibla kretsar. Ingenjörer bör bekräfta kontaktkoden, stiftarrangemanget, spänningen, strömmen och kopplingsgränssnittet som specificerats av utrustningstillverkaren innan de slutför en komponent.
Var används M12 industrikontakter vanligtvis?
Den kompakta formfaktorn och miljöskyddet hos M12-kontakter gör dem lämpliga för många industriella anslutningspunkter.
Fabriksautomation
M12-kontakter används ofta för att ansluta närhetssensorer, fotoelektriska sensorer, ställdon, I/O-moduler och styrenheter. Deras standardiserade gränssnitt kan förenkla maskinledningar och underhåll.
Industriellt Ethernet
D-kod och X-kod konfigurationer kan användas för industriella nätverksanslutningar. I automatiserade produktionslinjer är tillförlitliga Ethernet-anslutningar viktiga för kommunikation mellan fältenheter, styrenheter, switchar och annan nätverksutrustning.
Robotik och rörelsesystem
Robotutrustning kan utsätta kopplingar för vibrationer och upprepade rörelser. Ett gängat kopplingssystem ger en mekanisk anslutning utformad för att motstå oavsiktlig lossning under normala driftsförhållanden.
Utomhus- och tvättutrustning
Med en IP67-klassificering när den är korrekt sammankopplad kan lämpliga M12-konfigurationer användas i miljöer där utrustning kan stöta på vatten, damm eller rutinmässiga rengöringsprocesser. Korrekt installation och tätning är fortfarande avgörande för att uppnå den specificerade skyddsnivån.
Strömfördelning
Alternativen S-kod och L-kod utökar M12-plattformen bortom lågeffektssignaler. Beroende på den valda konfigurationen kan serien stödja högre strömströms- eller likströmsanslutningar för industriell utrustning.
Hur ska du välja rätt M12-kontakt?
En systematisk urvalsprocess kan hjälpa till att undvika kompatibilitetsproblem och onödiga ersättningskostnader. Innan du gör en beställning, utvärdera följande faktorer:
- Identifiera applikationen:Bestäm om anslutningen är avsedd för sensorer, datakommunikation, kraft, motorer eller blandade funktioner.
- Bekräfta kodningen:Välj A, B, C, D, X, S, L eller annan tillämplig konfiguration baserat på utrustningens gränssnitt.
- Kontrollera pinkrav:Se till att antalet kontakter är tillräckligt för alla nödvändiga ström- och signalkretsar.
- Verifiera elektriska klassificeringar:Jämför kontaktens spännings- och strömvärden med de faktiska systemkraven.
- Utvärdera miljöförhållanden:Tänk på vatten, damm, kemikalier, vibrationer, temperatur och exponering utomhus.
- Bestäm skärmningskrav:Skärmade versioner kan övervägas där elektromagnetiska störningar kan påverka signalintegriteten.
- Välj uppsägning:Beroende på utrustningens struktur kan alternativen inkludera löd-, dip-lod, crimp eller flygande blyavslutningar.
- Bekräfta kabelkrav:Kabelmaterial, längd, flexibilitet, böjradie och kopplingsriktning bör matcha installationsmiljön.
För projekt som involverar flera kontakttyper är det också användbart att förbereda ett anslutningsschema som visar enheten, kontaktkoden, antalet stift, elektrisk funktion, kabelspecifikation och parningsgränssnitt. Detta ger en praktisk referens för inköps- och produktionsteam.
Vilka kvalitetsfaktorer bör köpare kontrollera?
Industriell kontaktkvalitet är nära relaterad till långsiktig anslutningsstabilitet. En produkt kan se likadan ut externt samtidigt som den har betydande skillnader i kontaktmaterial, plätering, tätning, monteringskonsistens och elektrisk inspektion.
Återförening uppger att dess M12-serie använder mässingskontakter med guldplätering, PA66-isolatorer och en angiven kontaktresistans på högst 3mΩ. Tillverkaren beskriver också 100 % elektrisk testning för varje enhet och satsnivå IP67 nedsänkningsverifiering. Dess publicerade kvalitetsinformation listar ytterligare ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 och RoHS-efterlevnad inom dess ram för kvalitet och efterlevnad.
För inköpsteam är följande kvalitetskontrollpunkter särskilt användbara:
- Material och plätering specifikationer
- Kontaktresistans och isoleringsprestanda
- IP-skyddsverifiering
- Krav på mekanisk parningscykel
- Avskärmningsprestanda där tillämpligt
- Procedurer för elektriska tester
- Batchspårbarhet och inspektionsdokumentation
- Konsistens av kabelmontering och avslutning
Dessa faktorer ger en mer komplett grund för att utvärdera en industriell kontakt än enbart enhetspriset. För OEM- och volymprojekt kan ingenjörsstöd, anpassningsförmåga, produktionsspårbarhet och leveranskonsistens också påverka det totala inköpsvärdet.
Vanliga frågor om M12 Industrial Connectors
Vad är en industrikontakt i M12-serien?
En industrikontakt i M12-serien är en kompakt cirkulär kontakt med ett nominellt 12 mm gängat gränssnitt. Det används ofta för industriella sensorer, ställdon, automationsutrustning, kommunikationsnätverk och strömanslutningar. Olika kodnings- och stiftkonfigurationer tillåter samma allmänna kontaktplattform att tjäna olika applikationer.
Är en M12-kontakt vattentät?
Lämpliga M12-konfigurationer kan uppnå IP67-skydd när de är korrekt kopplade. Detta innebär att den specificerade produkten kan ge skydd mot damminträngning och tillfällig vattennedsänkning under definierade testförhållanden. Faktisk prestanda beror på korrekt sammankoppling, tätningskomponenter, installation och produktkonfiguration.
Vad är skillnaden mellan A-kod och D-kod M12-kontakter?
A-kod M12-kontakter används vanligtvis för sensorer, ställdon, IO-Link och allmänna signal- eller DC-tillämpningar, medan D-kodversioner främst är designade för industriella Ethernet-tillämpningar. Kodningen förhindrar att fel kontakttyp kopplas ihop av misstag.
Kan M12-kontakter bära både ström och data?
Ja, beroende på konfigurationen. Vissa A-kodarrangemang kan kombinera effekt- och signalfunktioner, medan applikationer som kräver högre effekt och separat datakommunikation kan använda olika M12-koder för sina respektive kretsar.
Hur väljer jag rätt M12-kontakt för min maskin?
Börja med enhetens gränssnitt och identifiera nödvändig kodning, stiftantal, spänning, ström, kommunikationsprotokoll, skärmning, skyddsklass, kabeltyp och avslutningsmetod. Om kontakten är en ersättningskomponent, rekommenderas också att matcha originalartikelnumret eller utrustningsritningen.
Slutsats
M12-seriens industrikontakt ger en standardiserad och anpassningsbar anslutningslösning för moderna automationssystem. Dess utbud av kodningsalternativ, stiftkonfigurationer, elektriska klassificeringar, skärmningsval och IP67-skydd gör att den kan stödja allt från sensorer och IO-Link-enheter till industriellt Ethernet och krafttillämpningar med högre ström. För OEM, systemintegratörer och tillverkare av industriell utrustning är det viktigt att välja kontakten enligt den kompletta elektriska och miljömässiga specifikationen för pålitlig fältprestanda. Om du behöver hjälp med att välja en lämplig konfiguration, anpassad kabelmontering eller volymlösning för din applikation,kontakta ossför att diskutera dina krav med Reunions ingenjörs- och produktionsteam.
