ÅterföreninglevererarM12-serien industriell vattentät kontaktför tillverkare som söker pålitliga elektriska anslutningar i krävande industriella miljöer. Designad för kompatibla automatiserings-, avkännings- och kontrollsystem erbjuder denna kontaktserie en praktisk kombination av kompakt installation, säker gängad koppling och modellberoende miljöskydd för att stödja stabil drift av utrustningen.
Artikelsammanfattning:Industriell anslutning påverkar maskinens drifttid, signalnoggrannhet och underhållskostnader. Den industriella vattentäta kontakten i M12-serien används ofta för att ansluta sensorer, ställdon, styrenheter och industriell kommunikationsutrustning. Att förstå kontaktkodning, kontaktkonfiguration, inträngningsskydd, kabelkonstruktion och elektriska värderingar hjälper ingenjörer att välja rätt lösning. Den här artikeln utforskar driftsprinciper, väsentliga specifikationer, industritillämpningar, installationsmetoder och inköpsöverväganden som hjälper företag att fatta välgrundade anslutningsbeslut.
1. Varför är industriell anslutning viktig?
2. Vad gör M12-kontakten annorlunda?
3. Vilka designfunktioner ger praktiska fördelar?
4. Vilka tekniska specifikationer bör du utvärdera?
5. Vilka branscher drar nytta av M12-anslutningar?
6. Hur ska köpare utvärdera en M12-kontaktleverantör?
7. Vilka metoder hjälper till att förlänga kontaktens livslängd?
Modern industriell utrustning är beroende av korrekt överföring av elektrisk kraft och signaler mellan sammankopplade komponenter. Sensorer samlar in driftsdata, ställdon utför kommandon och styrenheter koordinerar maskinrörelser. Varje anslutning inom detta system bidrar till övergripande prestanda.
En kontakt som lossnar under vibrationer, tillåter fukt att nå elektriska kontakter eller misslyckas med att upprätthålla konsekvent kontakt kan avbryta produktionen och komplicera felsökning. Vid automatiserad tillverkning kan även ett mindre anslutningsproblem leda till oväntade stillestånd, upprepat underhåll eller felaktiga sensoravläsningar.
Industriella kopplingar måste därför uppfylla flera krav samtidigt:
M12-kontaktformatet tillgodoser många av dessa behov genom en kompakt cirkulär design och ett gängat kopplingssystem. När rätt modell väljs för applikationen kan det hjälpa ingenjörer att bygga organiserade, underhållbara och pålitliga industriella ledningssystem.
M12-beteckningen hänvisar till ett kontaktdonsgränssnitt med en nominell 12 mm gängad koppling. Dess kompakta dimensioner gör den särskilt användbar för fältenheter och maskiner där installationsutrymmet är begränsat men en säker elektrisk anslutning fortfarande är nödvändig.
Till skillnad från en kontakt som valts enbart för sitt fysiska utseende, måste en M12-produkt utvärderas enligt dess fullständiga konfiguration. Olika modeller kan ha olika stifttal, kodningsarrangemang, kontakttilldelningar, kabeltyper och elektrisk prestanda.
Beroende på den specifika produkten kan tillgängliga konfigurationer inkludera raka kontakter, rätvinkliga kontakter, kabelmonterade kontakter och panelmonterade uttag. En rak design kan passa åtkomliga installationspunkter, medan en rätvinklig design kan hjälpa till att hantera kabelavstånd i trånga utrymmen.
Vissa M12-konfigurationer är avsedda för sensor- och ställdonsignaler, medan andra kodningssystem stöder speciella industriella kommunikations- eller krafttillämpningar. Dessa varianter ska inte behandlas som utbytbara. Ingenjörer måste verifiera stiftarrangemang, kodning, spänning, ström och gränssnittskrav innan utrustning ansluts.
Vattentäta M12-kontakter använder lämpliga hölje, tätningar och kabelgenomföringsarrangemang för att begränsa inträngning av externa föroreningar. Skyddsnivån varierar beroende på modell och installationsskick. Till exempel är en IP67-klassad enhet designad för dammtätt skydd och tillfällig nedsänkning under definierade testförhållanden, förutsatt att den är korrekt monterad och använd enligt specifikationen.

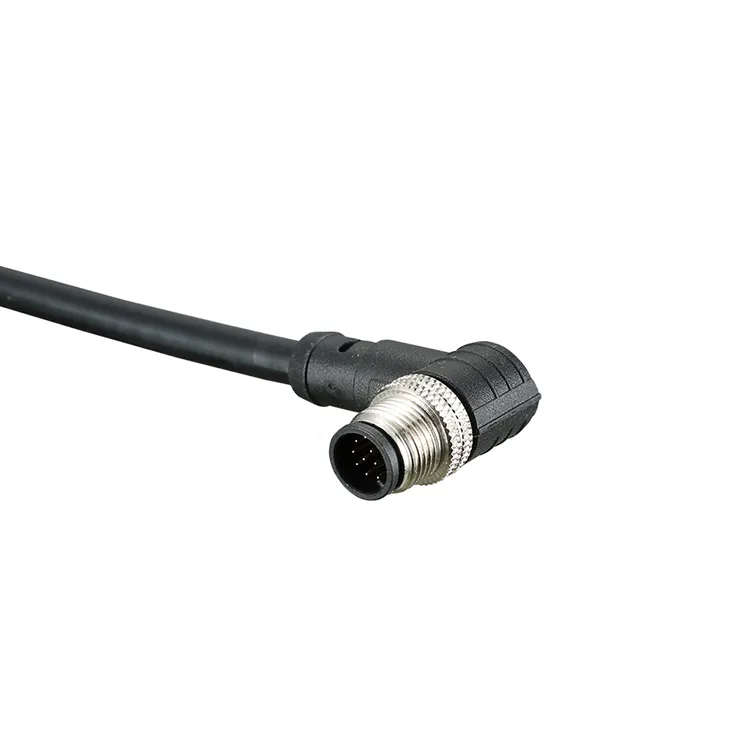

För produktspecifika konfigurationer och tillgängliga alternativ, se produktsidan för Reunion M12 Series Industrial Waterproof Connector.
Industriella maskiner innehåller ofta många sensorer och styrkomponenter inom ett begränsat utrymme. M12-formfaktorn ger ett kompakt anslutningsgränssnitt som kan hjälpa till att förenkla ledningslayouter och minska onödigt installationsutrymme.
Detta kan vara särskilt användbart i transportörsystem, robotutrustning, förpackningsmaskiner och distribuerade automationsinstallationer där flera fältenheter är anslutna till en gemensam styrarkitektur.
En gängad anslutning hjälper till att bibehålla det passande gränssnittet under normal utrustningsdrift. Jämfört med en otillräckligt säkrad anslutning kan en korrekt monterad gängad koppling minska oavsiktlig separation orsakad av rutinmässiga rörelser och vibrationer.
Anslutningen ska dock alltid dras åt enligt tillverkarens anvisningar. Överdriven åtdragning kan skada kontakten, medan otillräcklig åtdragning kan äventyra mekanisk säkerhet eller tätningsprestanda.
Lämpliga tätningskomponenter kan hjälpa till att skydda elektriska kontakter från damm och fukt. Detta är viktigt för utrustning som installeras nära produktionsprocesser, städområden, utomhusmaskiner och andra platser där miljöexponering förväntas.
Skyddet beror på hela monteringen, inklusive passande gränssnitt, kabelingång, monteringsarrangemang och tätningarnas tillstånd. Kontakten måste väljas enligt den faktiska driftsmiljön snarare än ordet "vattentät" enbart.
Olika kabelmaterial och kontaktarrangemang gör att en M12-kontakt kan anpassas till särskilda utrustningskrav. Beroende på modell kan köpare behöva utvärdera kabelflexibilitet, nötningsbeständighet, ledarstorlek, skärmning, kontaktplätering och installationsorientering.
Att använda kompatibla, standardiserade kontaktgränssnitt kan göra komponentbyte och felisolering enklare. Tekniker kan lättare identifiera anslutningspunkter, förutsatt att ledningsdokumentation, stifttilldelningar och reservdelsnummer upprätthålls korrekt.
Att välja en koppling enbart efter utseende eller gängstorlek är otillräckligt. Ett inköpsteam bör jämföra tillverkarens publicerade specifikationer med de elektriska, mekaniska och miljömässiga kraven för målapplikationen.
Följande tabell beskriver huvudparametrarna att utvärdera när du granskar en M12 vattentät kontakt. Faktiska värden måste bekräftas mot den valda modellens aktuella datablad.
| Specifikation | Vad du ska kontrollera | Varför det spelar roll |
|---|---|---|
| Anslutningsgränssnitt | M12 gängad koppling och passande design | Säkerställer mekanisk kompatibilitet med utrustningen. |
| Pin-konfiguration | Antal kontakter och pin-tilldelning | Stöder korrekt kabeldragning och signalöverföring. |
| Kodning | A-kodad, D-kodad, X-kodad eller annan specificerad typ | Hjälper till att identifiera det avsedda gränssnittet och förhindra inkompatibla anslutningar. |
| Märkspänning | Tillverkarspecificerad driftspänning | Måste matcha det elektriska systemet och tillämpliga säkerhetskrav. |
| Märkström | Aktuell klassificering för den valda konfigurationen | Hjälper till att förhindra drift utanför kontaktens elektriska gränser. |
| Inträngningsskydd | Obligatorisk IP-klassning och monteringsvillkor | Bestämmer lämplighet för förväntad damm- och fuktexponering. |
| Driftstemperatur | Angivna lägsta och högsta temperaturer | Hjälper till att upprätthålla prestanda under föränderliga omgivningsförhållanden. |
| Kontaktmaterial | Basmaterial och kontaktplätering | Påverkar elektrisk kontaktprestanda och motståndskraft mot slitage eller korrosion. |
| Kabelkonstruktion | Ledarstorlek, mantelmaterial, längd och skärmning | Stöder installation, flexibilitet och miljökrav. |
| Mekanisk hållbarhet | Matchningscykelklassificering och kopplingskrav | Hjälper till att bedöma lämpligheten för underhåll och upprepad anslutning. |
Viktig valnotering:Anta inte att varje kontakt i M12-serien stöder samma spänning, ström, stiftantal, kodning, temperaturområde eller IP-klassificering. Till exempel kan en fyrpolig sensorkontakt och en höghastighetsdatakontakt ha väsentligt olika elektriska krav trots att de delar M12-beteckningen.
Innan du beställer, begär exakt artikelnummer, måttritning, kopplingsschema och tillämpliga testdata. Dessa dokument gör det lättare att bekräfta att kontakten uppfyller systemets krav.
Automatiserade produktionslinjer är beroende av sensorer, ställdon och distribuerade styrmoduler för att övervaka utrustning och koordinera maskindrift. Lämpliga M12-kontakter ger praktiska anslutningspunkter för fältenheter och hjälper till att organisera maskinledningar.
Robotceller och förpackningsutrustning kan innehålla rörliga enheter, kompakta sensorfästen och begränsat kabeldragningsutrymme. Tillgången till olika kontaktriktningar och kabelkonfigurationer kan hjälpa ingenjörer att utforma mer lättillgängliga anslutningar. Dynamiska applikationer kräver fortfarande kabel- och kontaktenheter som är klassade för de faktiska rörelse- och böjförhållandena.
Kompatibla M12-kodningsvarianter används i utvalda industriella nätverkstillämpningar. Rätt modell beror på kommunikationsstandarden, nödvändig datahastighet, stifttilldelning, skärmningsarrangemang och nätverksutrustningsgränssnitt.
Utomhussensorer och övervakningsenheter kan stöta på regn, damm, temperaturförändringar och andra miljöpåfrestningar. En lämplig M12-kontakt kan hjälpa till att skydda det elektriska gränssnittet när hela enheten är installerad enligt dess specifikationer.
Utvalda transportsystem och industrifordon använder cirkulära kontakter för att länka ihop sensorer och styrenheter. För dessa applikationer bör konstruktörer överväga vibrationer, kabelrörelser, temperaturfluktuationer, vätskeexponering och eventuella branschspecifika kvalifikationskrav.
I alla dessa sektorer är den bästa kontakten den som matchar de faktiska driftsförhållandena, inte nödvändigtvis modellen med högsta nominella betyg eller lägsta inköpspris.
Val av leverantör påverkar mer än den initiala upphandlingskostnaden. Produktkonsistens, teknisk support, dokumentation, produktionsplanering och kommunikation kan alla påverka projektets tidslinjer och långsiktigt underhåll.
När de utvärderar en leverantör som Reunion bör inköpsteam överväga följande punkter och bekräfta vilka tjänster som gäller för den nödvändiga produktkonfigurationen.
För större upphandlingsprojekt bör köpare även upprätta en godkännandeprocess för prover och specifikationer innan massbeställning. Att dokumentera det godkända artikelnumret och revisionen hjälper till att minska risken för att få en kontakt som skiljer sig från den testade konfigurationen.
För att granska tillgänglig produktinformation, besök Reunion industriella vattentäta anslutningssida och kommunicera dina tekniska krav direkt till leverantören.
Korrekt installation är avgörande för att upprätthålla elektrisk stabilitet och miljöskydd. Även en högkvalitativ kontakt kan gå sönder i förtid om dess kontakter, gängor, kabel eller tätningar skadas under montering eller drift.
Inspektionsfrekvensen bör återspegla hur allvarlig driftsmiljön är. Kontakter som utsätts för frekventa tvättningar, kemiska ämnen, starka vibrationer eller kontinuerliga rörelser kan kräva ytterligare uppmärksamhet. Följ alltid tillverkarens instruktioner och utrustningens underhållsplan.
Dess primära syfte är att tillhandahålla en kompakt elektrisk anslutning för kompatibla industriella enheter, inklusive sensorer, ställdon, styrutrustning och utvalda kommunikationssystem. Beroende på modell hjälper miljötätning till att skydda anslutningen mot damm och fukt.
Nej. Skyddsklassificeringar varierar beroende på modell och monteringsdesign. Köpare bör kontrollera det exakta produktdatabladet och bekräfta om klassificeringen gäller en kopplad kontakt, en omkopplad kontakt eller ett visst installationsskick.
A-kodade och D-kodade kontakter använder olika nyckel- och kontaktarrangemang för olika avsedda tillämpningar. A-kodade varianter används vanligtvis för sensorer och ställdon, medan D-kodade varianter är associerade med vissa industriella Ethernet-tillämpningar. Verklig kompatibilitet måste verifieras mot det relevanta protokollet, stifttilldelningen och utrustningsdokumentationen.
Ja, förutsatt att den valda kontakten och den kompletta kabelmonteringen är klassade för de förväntade utomhusförhållandena. Köpare bör utvärdera inträngningsskydd, temperaturområde, UV-exponering, korrosionsrisk, kabelmantelns hållbarhet och monteringsarrangemang före installation.
Börja med att identifiera kopplingsgränssnittet, kodning, antal stift, elektriska klassificeringar, kommunikationskrav, kabelspecifikationer och miljöförhållanden. Jämför dessa krav med tillverkarens datablad och begär teknisk bekräftelse om någon parameter är osäker.
Inkludera den erforderliga kontakttypen, han- eller hongränssnitt, kodning, stiftantal, kabellängd, ledarstorlek, spännings- och strömkrav, skyddsklassning, uppskattad kvantitet och alla tillgängliga ritningar eller fotografier. Tydliga specifikationer hjälper leverantören att bedöma kompatibilitet och ge en mer relevant offert.
M12-seriens industriella vattentäta kontakt ger ett mångsidigt anslutningsalternativ för modern automation, industriell avkänning, maskiner och utvalda kommunikationssystem. Dess kompakta format och gängade koppling kan stödja organiserade ledningar och säkra anslutningar, medan lämpliga tätnings- och kabelkonfigurationer hjälper till att hantera krävande driftsmiljöer.
Ett framgångsrikt val beror på mer än själva M12-gränssnittet. Elektriska klassificeringar, kodning, stifttilldelning, miljöskydd, kabelkonstruktion och installationskrav måste alla verifieras mot den avsedda tillämpningen. En noggrann genomgång av specifikationer kan minska kompatibilitetsproblem, förbättra underhållseffektiviteten och stödja mer tillförlitlig drift av utrustningen.
Återförening erbjuder en M12 Series Industrial Waterproof Connector-lösning för företag som utvärderar industriella anslutningskomponenter. Oavsett om du utvecklar nya maskiner, skaffar reservdelar eller planerar en anpassad kabelanslutning, granska produktdetaljerna och förbered dina applikationskrav innan du köper.Kontakta ossför att diskutera dina anslutningsspecifikationer, bekräfta produktkompatibilitet och begära en offert som är skräddarsydd för ditt projekt.
