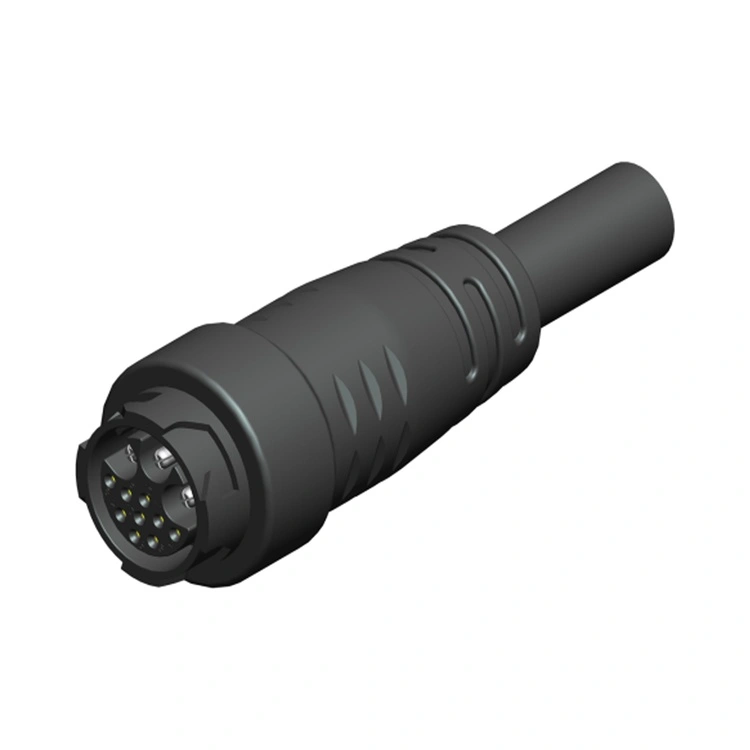

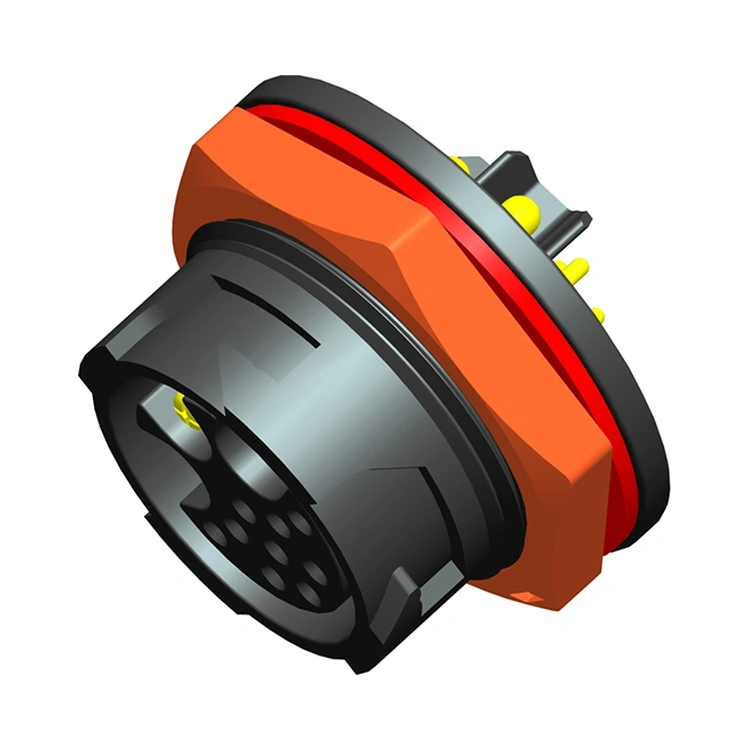

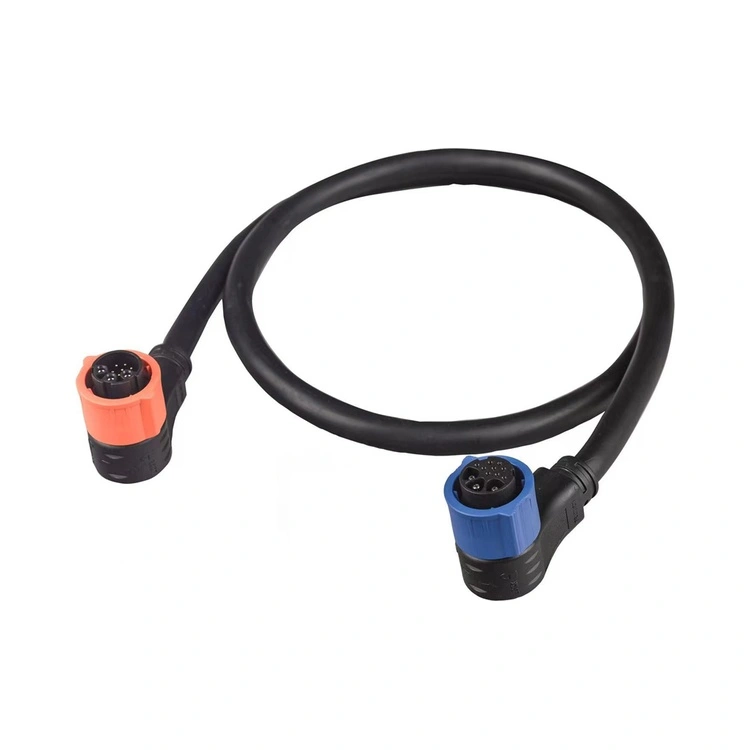

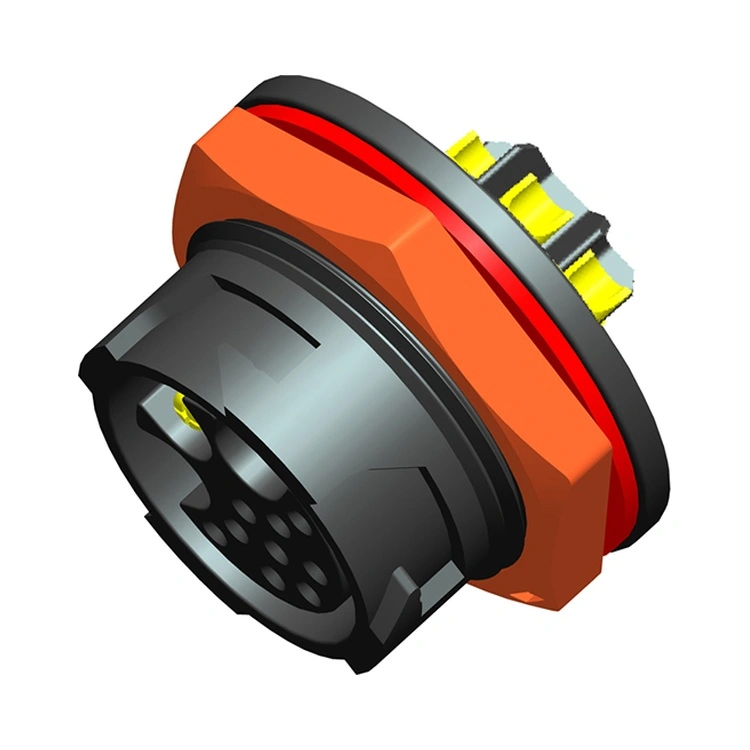

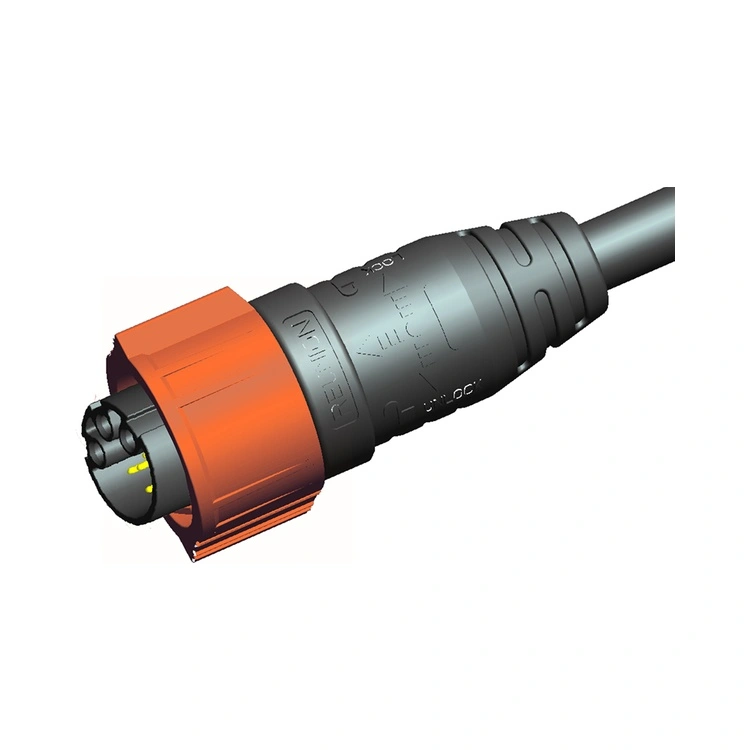

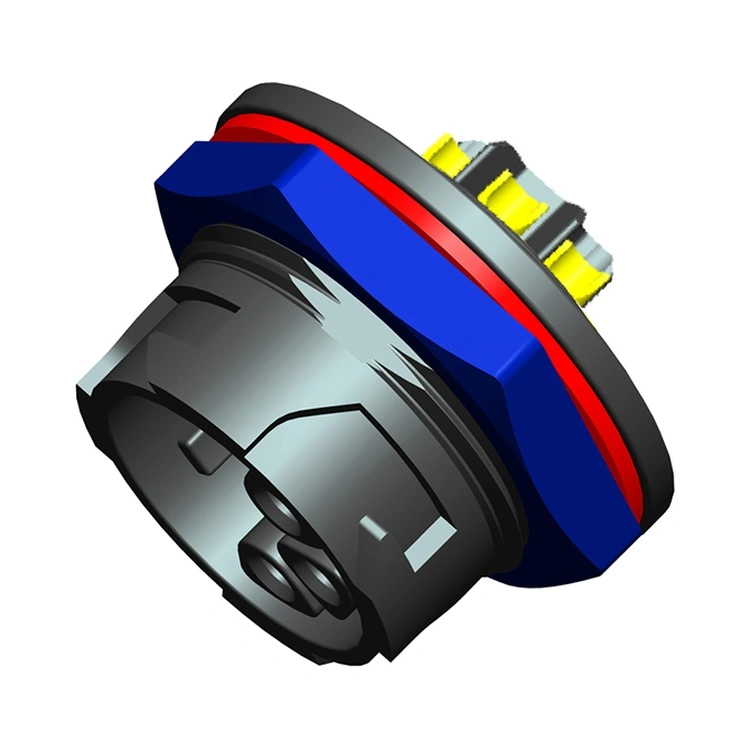

X-serien Power & Signal Hybrid Connector är Reunions innovativa sammankopplingslösning som kombinerar kraftleverans och signalöverföring i ett enda, platsbesparande hölje. Den här kontakten möter den växande efterfrågan från utrustningstillverkare för att minska panelutrymmet, antalet kablar och installationskomplexiteten genom att integrera flera anslutningstyper i ett gränssnitt.
Strömkontakterna är designade för säkra anslutningar med lågt motstånd, medan signalkontakterna är skärmade och placerade för att minimera överhörning. Reunion tillverkar X-serien genom en vertikalt integrerad process – från precisionsbearbetning och formsprutning till automatiserad montering och 100 % elektrisk testning. För ingenjörer som designar avancerad industriell utrustning, batteri, energi, elcykel, LED eller robotteknik, ger denna kontakt en pålitlig, effektiv lösning som förenklar kabeldragningen och minskar systemets totala fotavtryck.
| Särdrag | Förmån |
| Ström och signal i en kontakt | Kombinerar strömleverans (upp till 30A) och signalöverföring i ett enda gränssnitt – minskar panelutrymmet och antalet kablar. |
| Snabbt roterande låssystem | Snabb, enhandskoppling med hörbar låsbekräftelse – minskar installations- och underhållstiden. |
| IP67 Miljötätning | Dammtät och skyddad mot tillfällig nedsänkning - pålitlig för industriella och utomhusapplikationer. |
| Flera Power-Signal-konfigurationer | 1X-serien: 2+4stift 3X-serien: 3+9 stift —anpassar sig till olika effekt- och signalkrav. |
| Plasthus | Nylonmaterial—UL94-V0, korrosionsbeständig, slitstark |
| Guldpläterade kontakter | Lågt kontaktmotstånd och korrosionsskydd – bibehåller prestanda över hundratals parningscykler. |
| -40°C till +105°C Drift | Brett temperaturområde täcker extrema industriella och utomhusförhållanden. |
| Parameter | Specifikation |
| Kontaktkonfigurationer | 3 ström + 9 signal |
| Strömkontaktström | Upp till 30A per kontakt |
| Strömspänning | Upp till 300V AC/DC |
| Signalkontaktström | Upp till 5A per kontakt |
| Signalspänning | Upp till 30V DC |
| Kontakta motståndet | ≤5mΩ |
| Isolationsmotstånd | ≥2000MΩ |
| Dielektriskt motstånd | 1500V AC i 1 minut |
| Parningscykler | ≥1 000 gånger |
| Driftstemperatur | -40°C ~ +105°C |
| Skyddsbetyg | IP67 (sammankopplat skick) |
| Material för hölje | PA6+GF svart färg |
| Kontaktmaterial | C54400 & C3602 guldplätering & nelplätering |

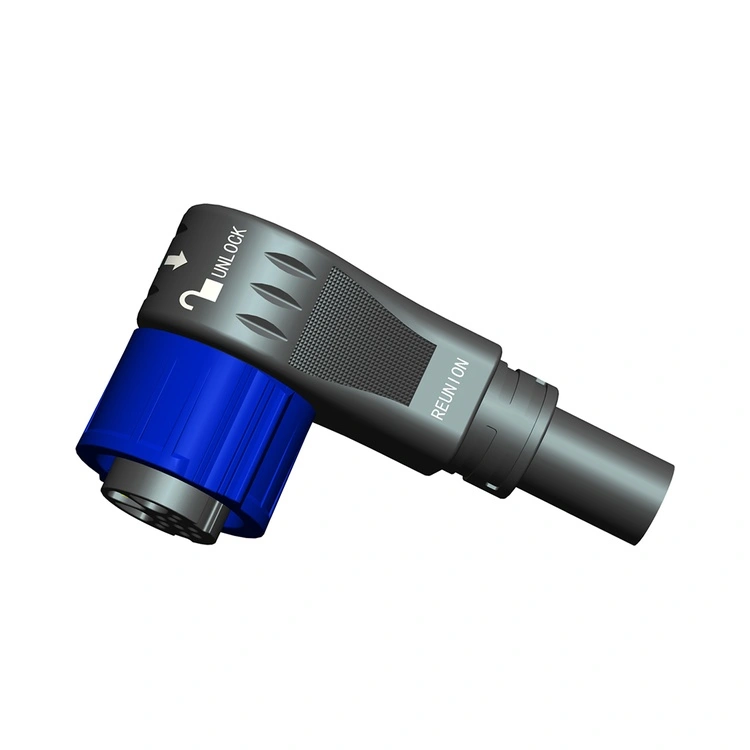

| Kabelutgång | Rak eller rät vinkel |
| Aspekt | Reunion X Series Hybrid | Separata ström- och signalkontakter | Premium European Hybrid Connector Brands |
| Panelutrymme | En panelutskärning krävs | Två panelutskärningar krävs | En panelutskärning |
| Kabelräkning | En kabel krävs | Två kablar krävs | En kabel |
| Pris | Volymvänlig prissättning | Lägre komponentkostnad, högre installationskostnad | 3-4× högre |
| Installationstid | Reducerad (en anslutning) | Förlängd (två kontakter) | Nedsatt |
| IP67 Tätning | Standard | Variabel | Standard |
| Kontaktkonfigurationer | Flera alternativ – omfattande | Anpassningsbar | Begränsat utbud |
| Effektvärde | Upp till 30A | Liknande | Liknande |
| 100% elektrisk testning | Varje enhet | Provbaserat | Provbaserat |
| Spårbarhet | ERP spårbart | Variabel | Ja |
| Ledtid | 12-15 dagar | 4-8 veckor | 4-8 veckor |
| Anpassning | Låg MOQ | Variabel | Hög MOQ |
Fördelen med återförening: Du får integrerad strömsignalanslutning, minskade krav på panelutrymme och förenklad kabelhantering – allt till kostnadseffektiva priser, utan premiumkostnaden för europeiska märken.
| Certifiering | Omfattning |
| ISO 9001:2015 | Kvalitetsstyrning – design, produktion och service efter försäljning. |
| ISO 14001:2015 | Miljöledning – verifierad avfallsminskning och hållbara metoder. |
| ISO 13485:2016 | Kvalitetshantering för medicinsk utrustning—gäller för X-serien som används i diagnostik- eller övervakningsutrustning. |
| UL erkänd | Säkerhetscertifiering på komponentnivå för nordamerikanska marknader. |
| RoHS | Begränsning av farliga ämnen – överensstämmelse med EU-direktivet. |
Reunions produktionslinje i X-serien arbetar under strikta processkontroller. IP67-tätning verifieras på varje produktionssats genom faktisk nedsänkningstestning. Testprotokoll, materialcertifikat och inspektionsrapporter bevaras för varje batch.
Den främsta fördelen ärutrymme och kabeleffektivitet. En hybridkontakt:
Minskar panelutskärningar– En kontakt kontra två eller tre separata kontakter.
Minskar kabelantalet– En kabelenhet kontra flera kablar.
Förenklar installationen– En parningsoperation kontra flera operationer.
Minskar potentiella felpunkter– Färre anslutningar betyder färre felpunkter.
Förbättrar kabelhantering– En kabel är lättare att dra och säkra.
För utrustning med begränsat panelutrymme – som medicinsk utrustning, robotteknik eller kompakta industriella kontroller – är hybridkontakten ofta viktig.
Reunion rekommenderar följande installationsmetoder:
Parning– Tryck bestämt tills ett hörbart klick bekräftar låsningen.
O-ring inspektion– Byt ut O-ringen om deformation, sprickbildning eller härdning är synlig.
Kabelböjningsradie– Upprätthåll minimum5× kabeldiameter vid kontaktingången.
Orientering– Rikta kabelutgången nedåt för utomhus-/spolningsinstallationer.
