Återföreningutvecklar kontaktlösningar för applikationer som kräver pålitliga elektriska anslutningar, bekväm drift och kompakt integration. DeB-serien Push-pull-kontakt i metallär ett cirkulärt kontaktdon designat runt en självlåsande mekanism med push-pull, som hjälper utrustningstillverkare att upprätta säkra anslutningar samtidigt som det förenklar rutinmässig sammankoppling och frånkoppling i industriella, instrumenterade, medicinska och andra elektroniska applikationer.
En Push-pull-kontakt i B-serien kombinerar ett cirkulärt metallhölje med en push-pull-låsmekanism för att stödja snabba, säkra elektriska anslutningar. Beroende på vald konfiguration kan denna kontaktfamilj rymma flera kontaktarrangemang, olika monteringsstilar och alternativ för lödning, krympning eller PCB-avslutning. Dessa egenskaper gör det värt att överväga för utrustning som kräver upprepad anslutning, utrymmeseffektiv installation och pålitlig signal- eller kraftöverföring. Den här artikeln förklarar hur kontakten fungerar, dess huvudsakliga designfördelar, tillämpningsscenarier, urvalskriterier och kvalitetsöverväganden. Den beskriver också den tekniska information som köpare bör bekräfta med Reunion innan de anger en kontakt för en ny design eller ersättningsprojekt.

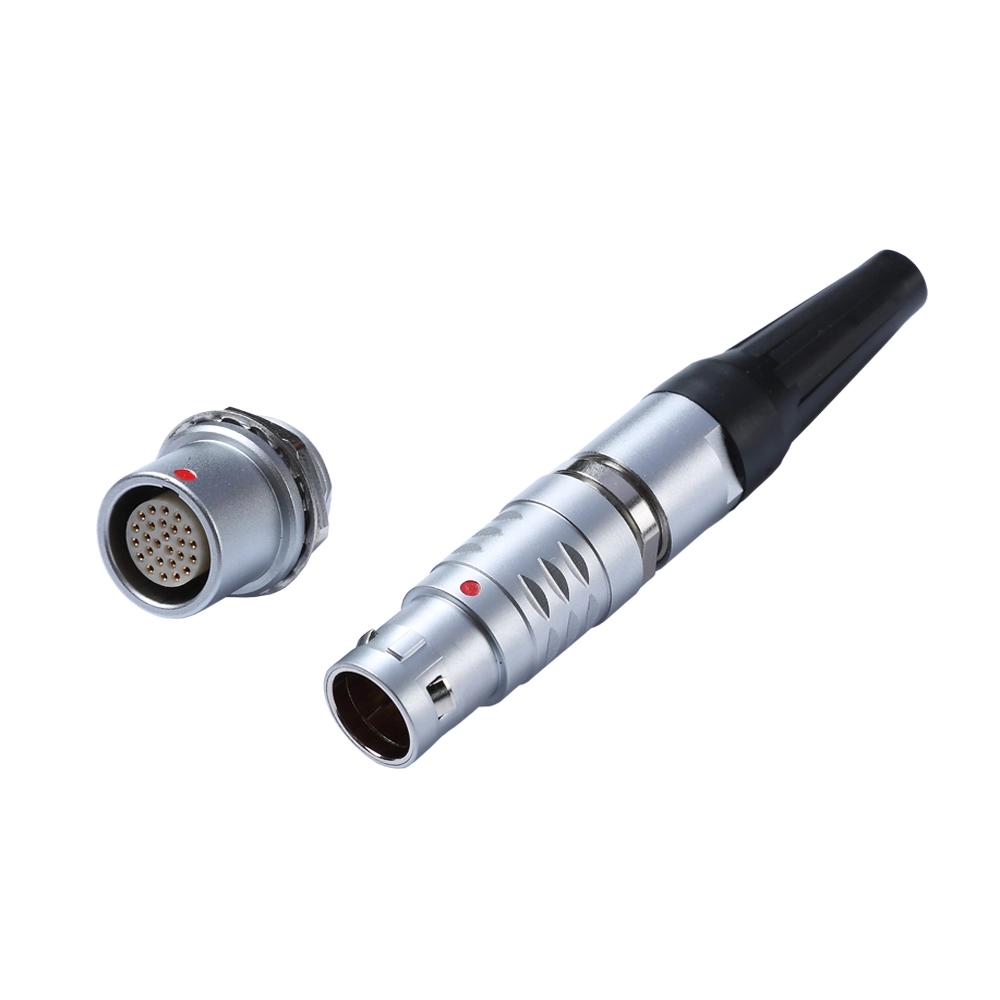

En B-serie Push-Pull Connector i metall är en cirkulär elektrisk kontakt som använder en push-pull självlåsande mekanism för att ansluta och koppla bort matchande komponenter. Till skillnad från konventionella gängade kontakter, som vanligtvis kräver roterande åtdragning, tillåter en push-pull-design användare att upprätta en anslutning genom att sätta in kontakten i dess kompatibla uttag. Låsmekanismen kopplas in när kontakten är korrekt ihopkopplad och släpper genom den avsedda dragningen.
Metallhöljet ger ett robust mekaniskt gränssnitt och kan bidra till elektromagnetisk kompatibilitet när kontaktens skärmningsstruktur är korrekt integrerad i utrustningen. Beroende på konfigurationen kan kontakten stödja elektrisk signalöverföring, strömförsörjning eller en kombination av kretskrav.
Återförenings B-serie produktinformation täcker flera kontaktstorlekar och konfigurationer. Tillgängliga alternativ kan inkludera raka eller vinklade konstruktioner, olika kontaktarrangemang och alternativa avslutningsmetoder. Köpare bör konsultera tillämplig produktritning och specifikation för att verifiera de exakta egenskaperna hos en vald modell.
För detaljerad produktinformation, besök sidan för Reunion B Series Metal Push-Pull Connector.
Push-pull-mekanismen är utformad för att göra elektriska anslutningsoperationer enkla utan att offra säkerheten för det passande gränssnittet. Dess funktion kan förstås i tre steg.
Denna funktionsprincip är särskilt användbar i utrustning som kräver frekventa anslutningsbyten, underhållsåtkomst eller drift i trånga utrymmen. Det kan minska tiden som ägnas åt upprepad kontakthantering jämfört med anslutningssystem som kräver flera åtdragningssteg.
Låsmekanismen bör dock inte ses som en ersättning för korrekt installation. Kabeltöjning, felinställning av anslutningar, inkompatibla passande delar och felaktig hantering kan fortfarande äventyra anslutningsprestandan. Användare bör följa tillverkarens instruktioner för sammankoppling, frigöring och kabelhantering.
Den självlåsande designen stöder snabb sammankoppling och avsiktlig frigöring. Det är användbart när operatörer behöver ansluta eller koppla bort elektriska kretsar regelbundet utan att upprepade gånger vrida på en kopplingsmutter.
Metallskalet ger en hållbar kontaktstruktur och kan stödja skärmningskontinuitet i lämpligt designade system. Effektivt skydd mot elektromagnetiska störningar beror på den fullständiga anslutningen, inklusive skalkontakt, kabelskärmning, jordning och installationskvalitet.
Olika utrustningskonstruktioner kräver olika antal elektriska kretsar. B-serien inkluderar flera kontaktkonfigurationer, vilket gör det möjligt för ingenjörer att bedöma alternativ enligt signalantal, effektkrav, tillgängligt utrymme och ledningsarkitektur. Det exakta antalet kontakter och deras elektriska märkvärden måste verifieras för den valda modellen.
Beroende på produktkonfigurationen kan uppsägningsvalen omfatta:
Kontaktstil, ledarstorlek, monteringsverktyg och installationsutrymme bör utvärderas tillsammans innan kontakten specificeras.
Knappfunktioner hjälper till att styra kontakten till rätt passningsriktning. Detta kan minska risken för felaktig inriktning och förbättra monteringskonsistensen, särskilt när utrustningen innehåller flera liknande kontakter.
B-seriens metall push-pull kontakt kan övervägas för utrustning som drar nytta av ett kompakt cirkulärt gränssnitt och bekväm anslutningshantering. Faktisk lämplighet beror på den valda modellens elektriska, mekaniska och miljömässiga klassificeringar.
För medicinska, säkerhetskritiska eller andra reglerade tillämpningar måste kontakten uppfylla kraven för den kompletta utrustningsdesignen. En anslutnings allmänna produktbeskrivning fastställer inte självständigt överensstämmelse med varje applikationsspecifik standard.
Att välja en kontakt endast baserat på utseende eller skalstorlek kan leda till kompatibilitetsproblem. Ingenjörer och inköpsteam bör utvärdera de fullständiga elektriska och mekaniska kraven innan de gör en beställning.
Identifiera hur många ström- och signalkretsar utrustningen behöver. Ta hänsyn till den avsedda ledningsarkitekturen och bekräfta om den valda insatsen stöder det erforderliga kontaktarrangemanget. Anta inte att kontakter med liknande yttre dimensioner har identiska inre layouter.
Kontrollera märkström och arbetsspänning för den exakta kontaktkonfigurationen. Dessa värden kan variera med kontaktdiameter, kontaktantal, ledarstorlek, temperatur och driftsförhållanden. Det maximala betyget för en modell bör aldrig tillämpas automatiskt på hela serien.
Välj lödning, crimp eller PCB-avslutning enligt utrustningens design och tillverkningsprocessen. Bekräfta nödvändiga verktyg, kabelspecifikationer, PCB-layout och tillgängligt monteringsutrymme.
Verifiera kontaktens och uttagets artikelnummer, skaldimensioner, panelutskärning, monteringsarrangemang och kabeldiameterintervall. För ersättningsprojekt, jämför den befintliga anslutningens ritningar och kontaktarrangemang istället för att bara lita på produktnamnet.
Granska driftstemperatur, luftfuktighet, vibrationer, mekaniska stötar, korrosionsexponering och inträngningsskydd. Välj en skyddsnivå som är lämplig för den avsedda miljön och se till att den kompletta sammansatta anslutningen uppfyller kraven.
Följande tabell sammanfattar de viktigaste faktorerna att tänka på när man utvärderar en B-seriekontakt för en ny utrustningsdesign.
| Urvalsfaktor | Vad du ska kontrollera | Varför det spelar roll |
|---|---|---|
| Antal kontakter | Antal och arrangemang av elektriska kontakter | Säkerställer att kontakten stöder de nödvändiga kretsarna |
| Elektriska betyg | Märkström, arbetsspänning och kontaktspecifikationer | Hjälper till att förhindra elektrisk överbelastning och olämpliga driftsförhållanden |
| Uppsägningstyp | Löd, krympning eller PCB-konfiguration | Bestämmer ledningsmetod, verktyg och monteringskrav |
| Kontaktens orientering | Rak eller vinklad konstruktion, där tillgänglig | Hjälper till med kabeldragning och installationsutrymme |
| Låsning och uppriktning | Kompatibla passande delar och nyckelarrangemang | Minskar risker för felaktig sammankoppling och oavsiktlig frånkoppling |
| Miljöskydd | IP-klassning, temperatur, luftfuktighet, vibrationer och korrosionsförhållanden | Stöder tillförlitlig drift i den avsedda miljön |
| Servicekrav | Förväntad parningsfrekvens och underhållstillgång | Hjälper till att avgöra om kontakten passar arbetsflödet |
Denna tabell är en urvalschecklista, inte en ersättning för det officiella produktdatabladet. Bekräfta varje kritiskt värde mot den aktuella tekniska dokumentationen för det exakta artikelnumret.
Korrekt installation hjälper till att bevara kontaktens prestanda under utrustningens livslängd. Även en väldesignad kontakt kan gå sönder i förtid om den monteras felaktigt eller utsätts för förhållanden utanför dess nominella gränser.
Rengöringsmetoder och smörjmedel, om sådana är tillåtna, bör följa tillverkarens instruktioner. Ej godkända kemikalier eller slipande verktyg kan skada kontaktplätering, isolering eller tätningskomponenter.
För OEM-projekt och upprepade produktionsorder bör kontaktkvaliteten bedömas genom dokumenterade krav snarare än generella påståenden enbart. En strukturerad utvärdering kan hjälpa inköpsteam att jämföra leverantörer och minska integrationsrisker.
Tänk på följande punkter innan du godkänner en koppling:
Återförenings produktsida i B-serien ger en utgångspunkt för produktutvärdering. För kritiska designbeslut bör köpare skaffa de aktuella modellspecifika specifikationerna och bekräfta att den föreslagna konfigurationen uppfyller deras krav.
Dess främsta fördel är kombinationen av push-pull självlåsande funktion och en cirkulär metallkopplingsstruktur. Denna design kan förenkla upprepad sammankoppling och frånkoppling samtidigt som den stöder säkra anslutningar i kompatibel utrustning.
Beroende på vald modell kan alternativen inkludera löd-, crimp- och PCB-kontakter. Köpare bör bekräfta den tillgängliga termineringsstilen och monteringskraven för det exakta artikelnumret.
Den kan vara lämplig för kompatibel medicinsk och diagnostisk utrustning när dess elektriska, mekaniska, rengörings- och miljökrav matchar applikationen. Den kompletta enhetstillverkaren måste verifiera alla relevanta regulatoriska och säkerhetskrav före användning.
Nej. Miljöskyddet varierar beroende på kontaktens design och konfiguration. Köpare bör kontrollera den angivna IP-klassificeringen och om den gäller den kopplade enheten, omkopplade kontakten eller något annat specificerat tillstånd. Anta inte att ett metallhölje ensamt ger vattentätt skydd.
Ange erforderligt kontaktantal, elektriska märkvärden, stickpropps- och uttagstyper, avslutningsmetod, kabeldimensioner, monteringskrav, driftsmiljö och beräknad orderkvantitet. Ett befintligt artikelnummer, ritning eller prov kan också hjälpa leverantören att bedöma kompatibiliteten.
En Push-Pull-kontakt i B-serien kan vara ett praktiskt val för utrustning som kräver bekväm anslutningshantering, säker självlåsning och ett kompakt cirkulärt elektriskt gränssnitt. Rätt konfiguration beror på kontaktantal, ström- och spänningsklasser, avslutningsmetod, mekanisk kompatibilitet och miljökrav. Genom att kontrollera de detaljerade specifikationerna och validera anslutningen inom den avsedda utrustningen kan ingenjörer och inköpsteam fatta säkrare inköpsbeslut. Utforska B-seriens metall push-pull kontakt från Reunion för att granska tillgänglig produktinformation. Om du planerar en ny design, byter ut en befintlig kontakt eller skaffar komponenter för volymproduktion,kontakta ossför att diskutera dina tekniska krav, bekräfta kompatibla konfigurationer och begära produktinformation för din applikation.
-
