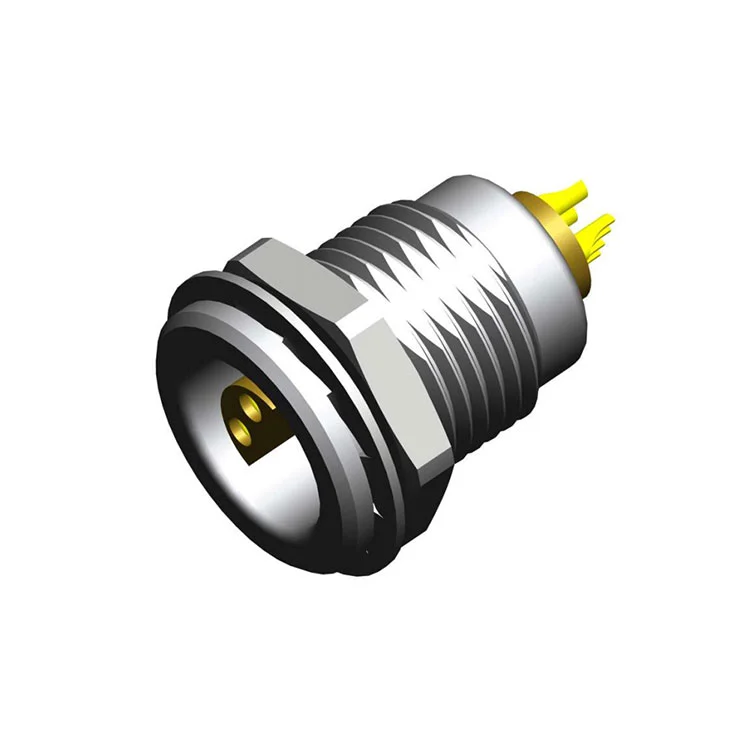

S-seriens metall Push-Pull Connector är Reunions svar på den växande efterfrågan på lättviktssammankopplingar med hög densitet i bärbar och utrymmesbegränsad utrustning. Denna serie har ett metallskal med smal profil konstruerat av höghållfast kopparlegering, vilket avsevärt minskar vikten utan att kompromissa med mekanisk styrka eller avskärmningseffektivitet. Den självspärrande mekanismen med push-pull ger hörbar taktil återkoppling, vilket bekräftar säkert ingrepp även i blindparningsscenarier som är vanliga i snäva chassikonstruktioner.
Tillgänglig i flera skalstorlekar (0 till 2) med kontaktantal som sträcker sig från 2 till 6 stift, S-serien stöder löd- och PCB-termineringsstilar, vilket ger designers flexibilitet i monteringsmetoder. Reunions interna tillverkningsmöjligheter – inklusive precisionsbearbetning, skärgjutning och automatiserade tester – säkerställer konsekvent dimensionell noggrannhet och elektrisk prestanda över stora produktionsserier. För ingenjörer som utmanas av viktbudgetar och begränsade PCB-fastigheter, erbjuder S-serien en övertygande lösning som upprätthåller tillförlitlighet av professionell kvalitet i ett miniatyriserat paket.
S-serien utmärker sig för sin unika kombination av lätt design, utrymmeseffektivitet och robust prestanda.
| Särdrag | Förmån |
| Lågprofilpaneldesign | Minimalt utsprång bortom monteringsytan sparar värdefullt utrustningsutrymme. |
| Push-Pull Självlåsande | Snabb enhandskoppling med hörbar klickbekräftelse — perfekt för blinda eller trånga anslutningar. |
| Full EMC-skärmning | Helt metallhölje ger 360° EMI-skydd för känsliga signaler. |
| Flera skalstorlekar (0–2) | Välj det minsta skalet som passar ditt kontaktantal — inga överdimensionerade kontakter. |
| 2 till 12 kontaktalternativ | Flexibla stiftkonfigurationer stöder olika signal- och effektkrav. |
| Brett temperaturområde | Varianter -45°C till +125°C tillgängliga för krävande miljöer. |
| Hög cykelhållbarhet | >5 000 parningscykler med konsekvent kontaktmotstånd. |
Dessa funktioner positionerar S-serien som den valda kontakten för OEM-tillverkare av medicinsk utrustning, tillverkare av testutrustning.
S-seriens metall Push-Pull Connector är speciellt lämpad för applikationer där bärbarhet, viktminskning och utrymmeseffektivitet är primära designdrivkrafter.
- Medicinska handhållna enheter— Bärbart ultraljud, patientmonitorer, pulsoximetrar, elektrokirurgiska apparater och diagnostiska instrument.
- Test & Mätning— Handhållna oscilloskop, multimetrar, logikanalysatorer, kalibreringsverktyg och hög- och lågtemperaturtestare.
- Bärbar teknologi— Industriella exoskelett, plåster för hälsoövervakning och huvudmonterade displayer.
- Audiovisuell utrustning— Professionella bärbara inspelare, sändningskameror och trådlösa sändare.
Reunion konstruerar S-serien för att möta krävande prestandakrav med bibehållen lätt konstruktion.
| Parameter | Specifikation |
| Skalmaterial | Mässing (standard) |
| Skalstorlekar | 0, 1, 2 |
| Kontakt Count | 2 till 6 stift |
| Aktuellt betyg | 5A till 15A per kontakt (beroende av kontaktmätare) |
| Spänningsvärde | 200V till 500V AC/DC |
| Parningscykler | >5 000 operationer |
| Temperaturområde | -45°C ~ +125°C (standard) |
| EMI-skärmning | 360° helmetallskärmning; >60dB dämpning vid 100MHz |
| Inträngningsskydd | IP50 (standard) |
| Saltspraymotstånd | >72 timmar |
| Vibration | 10–2000 Hz, 10 g |
| Mekanisk chock | 100 g, 6 ms |
| Kontakta motståndet | ≤5mΩ (initial) |
| Isolationsmotstånd | ≥5000MΩ (vid 500VDC) |
Alla S-seriens kontakter är RoHS-kompatibla och utsätts för 100 % elektriska och mekaniska tester före leverans, med statistisk processkontroll (SPC) tillämpad på kritiska dimensioner.
Reunion erbjuder omfattande anpassningsmöjligheter för S-serien, vilket gör det möjligt för OEM-tillverkare att skräddarsy kontakter exakt efter deras applikationsbehov.
- Skalfärg— Silver, svart eller anpassade RAL-färger.
- Kontaktplätering— Guld (standard), silver eller tenn; tjocklek kan anges.
- Kontakt Laddar— Fyll endast i de kontakter som krävs; oanvända positioner kan lämnas tomma eller fyllas med dummynålar.
- Kabelaggregat— Anpassad längd, tjocklek (32AWG till 20AWG), mantelmaterial (PVC, PUR, silikon, PTFE) och avlastningsstövlar.
- Lasergravyr— Logotyp, artikelnummer eller streckkod på skalets yta.
- Förpackning— Antistatiska rör, tejp-och-rulle eller anpassad märkning.
Reunion kontrollerar varje kritiskt steg i sin 4 000 m² stora anläggning i Shenzhen:
- Precisionsbearbetning— CNC-svarvning av skal av aluminiumlegering till ±0,01 mm tolerans.
- Anodisering/Plätering— Ytbehandling för korrosionsbeständighet och valfri färgning.
- Kontakta Stämpling & Plätering— Höghastighetsstämpling från kopparlegering. selektiv guldplätering.
- Formsprutning— Insatser gjutna av teknisk plast (PPS, LCP) för stabilitet vid hög temperatur.
- Montering— Halvautomatisk montering med vridmomentkontroll och visuell inspektion.
- Elektrisk provning— 100 % isolationsresistans, dielektriskt motstånd, kontaktresistans och kontinuitetskontroller.
- Mekanisk provning— Verifiering av parningskraft och dimensionskontroll.
- Förpackning— Vakuumförseglade antistatiska påsar med torkmedel, förpackade i förstärkta kartonger.
| Aspekt | Reunion S-serien | Typisk jämförbar serie i Europa/USA |
| Pris | Cirka1/3av premiummärkespriser | Premium kostnadsstruktur |
| Kontakta Densitet | Upp till 12 stift i jämförbara skalstorlekar | Liknande densitet men högre kostnad |
| Skalstorleksalternativ | 0 till 2 tillgängliga | Ofta begränsad till 3 storlekar för lätta varianter |
| Temperaturområde | -45°C till +125°C (standard) | -25°C till +85°C typiskt |
| MOQ | Ingen MOQ för standardkonfigurationer; låg MOQ för anpassad | Ofta hög MOQ för icke-standardiserade varianter |
| Anpassning | Snabb, flexibel, med 2 veckors provledtid | Långsammare, mindre flexibel |
| Fabriksupplevelse | 15 år intern bearbetning, gjutning, montering | Ofta outsourcad på flera leverantörer |
Reunions beslut att erbjuda mässing som standard skalmaterial – inte ett dyrt alternativ – ger S-serien en unik marknadsfördel. Kombinerat med fabriksdirekta priser och lyhörd ingenjörssupport ger vi bärbara OEM-tillverkare en konkurrensfördel.
Reunions kvalitetssystem är validerat genom internationellt erkända certifieringar som spänner över design, tillverkning och distribution.
| Certifiering | Omfattning |
| ISO 9001:2015 | Kvalitetsledningssystem — design, produktion och service efter försäljning. |
| ISO 14001:2015 | Miljöledning, som omfattar avfallsminskning och hållbar materialanvändning. |
| ISO 13485:2016 | Kvalitetsledning för medicinsk utrustning — väsentligt för OEMs inom hälsovård. |
| UL erkänd | Säkerhetscertifiering på komponentnivå för nordamerikanska marknader. |
| RoHS | Begränsning av farliga ämnen — överensstämmelse med EU-direktivet. |
Reunions vertikalt integrerade anläggning och ERP-baserade spårbarhet säkerställer att varje S Series-kontakt tillverkas under rigorösa processkontroller, från inkommande råmaterial till slutlig inspektion.
| Service | Detalj |
| Prover | Tillgänglig för funktionsutvärdering; vissa standardkonfigurationer gratis (förskottsbetalning kan gälla för vissa varianter; fraktkostnader står kunden för). Anpassad provledtid: 7–10 dagar. |
| Testning | Reunion använder automatiserade teststationer för 100 % inspektion av kontaktresistans, isolering, dielektriskt motstånd, sammankopplingskraft och visuella defekter. Tillförlitlighetstestning (saltspray, termisk chock, vibration) tillgänglig på begäran. |
| Garanti | 12 månader från leveransdatum mot tillverkningsfel vid rekommenderad användning. |
| Returnerar | Produkter som bekräftats vara defekta kommer att ersättas eller återbetalas; returfrakt och lagerpåfyllning hanteras från fall till fall med tydlig kommunikation. |
Ja — ISO 13485 gäller för S-serien eftersom Reunions kvalitetsledningssystem täcker alla våra kontaktprodukter. För din icke-medicinska bärbara enhet (t.ex. handhållen testutrustning eller bärbara industriella sensorer), gynnar denna certifiering dig genom att säkerställa:
- Strikt spårbarhet— Varje S Series-batch dokumenteras med produktionsdokumentation och testdata.
- Byt kontroll— Alla material- eller processändringar kräver formell omvalidering, vilket förhindrar oväntade prestandaförändringar.
- Skärpta processkontroller— Inkommande inspektion och verifiering under processen är strängare än typiska industristandarder.
I huvudsak får du kvalitetssäkring av medicinsk utrustning som tillämpas på din bärbara industri- eller konsumentprodukt – utan prispremien av medicinsk kvalitet.
Reunion erbjuder omfattande kabelmonteringsmöjligheter för S-serien. Du kan ange:
- Kabeltyp— PVC (standard), PUR (oljebeständig), silikon (flexibel, högtemp) eller PTFE (högtemperatur, kemikaliebeständig).
- Spårvidd— 32AWG till 20AWG, med eller utan skärmning.
- Längd— valfri anpassad längd med ±10 mm tolerans.
- Övergjutning— vi erbjuder övergjutna avlastningsstövlar vid kontaktens bakskal för att förbättra böjradien och dragstyrkan (upp till 200N). Minsta beställning för övergjutna sammansättningar är vanligtvis 100 stycken, men vi kan ta emot lägre kvantiteter för prototypframställning.
- Ledtid— 7–10 dagar för provkablar (≤5 stycken); 15–20 dagar för produktionsorder.
Ge dina kabelspecifikationer och kopplingsschema till vårt FoU-team - vi kommer att bekräfta genomförbarheten och leverera ett prov för din validering inom 2 veckor.
