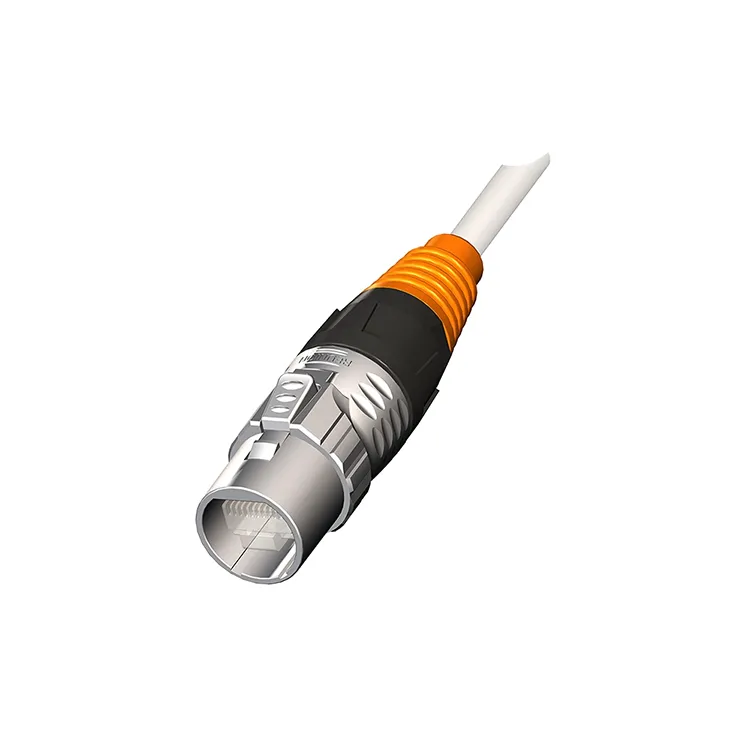

Artikelsammanfattning:När industriella Ethernet-nätverk blir allt viktigare inom automation, maskinseende, övervakning, LED-system och smart utrustning, påverkar kontakternas tillförlitlighet direkt dataintegriteten och systemets drifttid.ÅterföreningsRJ45 signalkontaktkombinerar det välbekanta RJ45-gränssnittet med industriellt mekaniskt skydd, flexibla monteringskonfigurationer och pålitlig elektrisk prestanda. Med stöd för datahastigheter upp till 10 Gbps, CAT5e till CAT7-kablar, IP50/IP67-skyddsalternativ och minst 2 000 parningscykler, är den designad för applikationer där vanliga kommersiella RJ45-kontakter kanske inte ger tillräcklig hållbarhet i miljön eller långvarig stabilitet.
EnRJ45 signalkontaktär en Ethernet-sammankopplingskomponent utformad för att upprätta en pålitlig fysisk anslutning mellan nätverksutrustning, kablar, kontrollsystem och industriella enheter. Medan konventionella RJ45-kontakter används i stor utsträckning i kontor och kommersiella nätverk, utsätter industriella applikationer ofta kontakterna för vibrationer, fukt, damm, temperaturförändringar, upprepad sammankoppling och mekanisk påfrestning.
Av denna anledning lägger industriella RJ45-designer vanligtvis större vikt vid mekaniskt skydd, låsmekanismer, tätning, materialval och långsiktig elektrisk stabilitet. Reunions lösning kombinerar standardgränssnittet RJ45 med industriorienterad konstruktion för applikationer inklusive fabriksautomation, maskinseende, utomhusövervakning, LED-skärmar och industriella kommunikationssystem.
Kontakten stöder Ethernet-kommunikation över nätverk som PROFINET, EtherNet/IP, EtherCAT och standard TCP/IP. Beroende på konfigurationen kan den även levereras med kabelmonterad, panelmonterad eller PCB-monterad installationsalternativ, vilket gör det lättare för ingenjörer att integrera kontakten i olika utrustningsstrukturer.
Ethernet-nätverk som används i industriella miljöer har andra krav än vanliga kontorsnätverk. En kontakt som installeras i ett kontrollerat IT-rum kan sällan stöta på vatten, olja, vibrationer, damm eller upprepade mekaniska rörelser. Däremot kan ett industriellt kommunikationsgränssnitt installeras inuti styrskåp, robotceller, produktionsmaskiner, utomhusutrustning eller inspektionssystem.
En pålitlig industriell kontakt bör därför hantera flera praktiska problem:
Dessa faktorer blir särskilt viktiga när en Ethernet-länk ansvarar för maskinstyrning, datautbyte i realtid, kamerakommunikation eller fjärrövervakning av utrustning.
En välkonstruerad industriell kontakt ska balansera elektrisk prestanda, mekanisk hållbarhet och installationsbekvämlighet. Reunions RJ45-signalkontakt innehåller flera funktioner avsedda för krävande Ethernet-applikationer.
| Särdrag | Återförening RJ45 signalkontakt | Ingenjörsfördel |
|---|---|---|
| Datahastighet | Upp till 10 Gbps | Stöder höghastighets Ethernet-kommunikation |
| Hus | Zinklegering, PA6 tillval | Ger mekaniskt skydd och konfigurationsflexibilitet |
| Skydd | IP50 / IP67 när den är ihopkopplad | Lämplig för olika miljöförhållanden |
| Parningscykler | ≥2 000 | Stöder upprepat underhåll och utrustningsservice |
| Driftstemperatur | -40°C till +85°C | Lämplig för breda industriella temperaturförhållanden |
| Kabelutgång | 180° rak / 90° rät vinkel | Förbättrar installationsflexibiliteten i kompakt utrustning |
| Uppsägning | Lödkopp eller IDC | Stöder olika fält- och monteringskrav |
En anmärkningsvärd designfunktion är det snabbvridande låssystemet. Jämfört med ett enkelt friktionspassningsgränssnitt kan en dedikerad låsmekanism ge ytterligare anslutningssäkerhet där vibrationer eller upprepade rörelser förväntas.
Att välja en Ethernet-kontakt bör börja med nätverkets el- och miljökrav snarare än bara utseendet. Ingenjörer bör utvärdera överföringshastighet, impedans, kontaktresistans, driftstemperatur, skyddsnivå, kabelkompatibilitet och mekanisk konfiguration.
| Specifikation | Typiskt återföreningsvärde | Varför det spelar roll |
|---|---|---|
| Karakteristisk impedans | 100 Ω ± 5 % | Hjälper till att upprätthålla lämpligt differentiellt signalbeteende |
| Aktuellt betyg | 1,5 A per kontakt | Definierar kapacitet för kontinuerlig kontaktström |
| Spänningsvärde | 50 V | Definierar den specificerade arbetsspänningen |
| Kontakta motståndet | ≤10 mΩ initial | Lägre motstånd stödjer stabil elektrisk kontakt |
| Isolationsmotstånd | ≥500 MΩ vid 500 VDC | Indikerar isoleringsförmåga |
| Kabelkompatibilitet | CAT5e / CAT6 / CAT6a / CAT7 | Ger flexibilitet för Ethernet-systemdesign |
| Driftstemperatur | -40°C till +85°C | Stöder krävande temperaturmiljöer |
För höghastighetssystem bör ingenjörer också överväga insättningsförlust, returförlust, kabelkonstruktion, skärmningsstrategi, jordning och hela överföringskanalen. Anslutningsprestanda kan inte utvärderas oberoende av kabel, termineringsmetod och nätverksarkitektur.
Återförening specificerar stöd för CAT5e-, CAT6-, CAT6a- och CAT7-kablar, inklusive tvinnade eller solida ledare i det angivna AWG 26–22-intervallet. Detta gör att kontakten kan övervägas för både standard Ethernet-infrastruktur och högpresterande industriella kommunikationssystem.
Mångsidigheten hos Ethernet gör RJ45-gränssnitt relevanta i många industriella och kommersiella system. En robust version blir särskilt användbar när kontakten måste tåla miljömässiga eller mekaniska påfrestningar.
Automatiserade produktionslinjer är beroende av kommunikation mellan PLC:er, styrenheter, sensorer, frekvensomriktare, industridatorer och annan nätverksutrustning. Ett hållbart Ethernet-gränssnitt kan hjälpa till att upprätthålla stabila anslutningar under kontinuerlig drift.
Industriella kameror kan generera stora mängder bilddata. Höghastighets Ethernet-anslutning är därför viktig för att överföra inspektionsinformation mellan kameror, industridatorer och kontrollsystem.
Utomhusövervakningsutrustning kan uppleva regn, damm, temperaturvariationer och fysisk exponering. En lämplig IP-klassad kontakt kan ge extra skydd vid Ethernet-gränssnittet.
Stora LED-skärmar och professionell belysningsutrustning kräver ofta tillförlitlig kontroll och datakommunikation. En kontakt med flexibla kabelutgångar och säker låsning kan förenkla installationen i utrustning med begränsat utrymme.
Styrskåp kan innehålla flera kommunikationsgränssnitt i ett begränsat område. Panelmonterade och PCB-monterade konfigurationer ger ytterligare integrationsalternativ för utrustningstillverkare och systemintegratörer.
När du köper en industriell Ethernet-kontakt bör köpare definiera applikationen innan de jämför enskilda produkter. Följande checklista kan hjälpa till att begränsa urvalet:
För skräddarsydda projekt bör köpare också tillhandahålla förväntade beställningskvantiteter, kabellängd, kopplingsriktning, märkningskrav, höljesmaterialpreferenser och installationsbegränsningar. Dessa detaljer gör att leverantören kan rekommendera en konfiguration istället för att bara erbjuda en standardkatalogdel.
Återförening är en Kina-baserad kontakttillverkare med erfarenhet av kraft, signal, industriell automation, vattentät kontakt och kabelmonteringsprodukter. Dess tillverkningsmöjligheter inkluderar kopplingsdesign, formsprutning, lödning, trådavskärning och avisolering, montering och kabelmontering.
För produktlinjen RJ45 uppger Reunion att varje enhet genomgår elektriska tester före leverans. Företaget tillhandahåller även kabelmonterade, panelmonterade och PCB-monterade konfigurationer, tillsammans med raka och rätvinkliga kabelutgångar. Dessa alternativ kan vara användbara för OEM-tillverkare och systemintegratörer som utvecklar utrustning med olika mekaniska layouter.
Återförenings bredare tillverkningsverksamhet omfattar en produktionsanläggning på cirka 4 000 kvadratmeter, cirka 150 anställda och 10 produktionslinjer. Dess FoU-team omfattar mer än 10 erfarna ingenjörer, medan företaget rapporterar mer än 30 skräddarsydda projekt årligen. Företaget uppger också att dess kvalitetssystem inkluderar ISO 9001-, ISO 14001- och ISO 13485-certifieringar, med ytterligare överensstämmelsedokumentation såsom RoHS och REACH tillgänglig för tillämpliga produkter.
För köpare som utvärderar en leverantör av signalanslutningar kan dessa tillverknings- och ingenjörsmöjligheter övervägas tillsammans med produktspecifikationer, testprocedurer, anpassningskrav och leveransförväntningar.
Återförening RJ45-signalkontakten är specificerad för dataöverföring upp till 10 Gbps när den används med lämpliga CAT6a- eller CAT7-kablar och kompatibel nätverksutrustning. Faktisk systemprestanda beror på hela Ethernet-kanalen, inklusive kabel, avslutning och aktiva enheter.
Utvalda konfigurationer ger IP67-skydd när de är sammankopplade, vilket gör dem lämpliga för applikationer där skydd mot damm och vattenexponering krävs. Den kompletta installationen bör fortfarande utvärderas med avseende på kabelgenomföring, passande skick, höljesdesign och miljöexponering.
Den specificerade kompatibiliteten inkluderar CAT5e-, CAT6-, CAT6a- och CAT7-kablar, stödjande tvinnade eller solida ledare inom det angivna AWG 26–22-intervallet.
Den industriella RJ45-signalkontakten är specificerad för minst 2 000 parningscykler. Detta är särskilt relevant för utrustning som kräver periodiskt underhåll, utbyte, inspektion eller fältservice.
Ja. Beroende på projektets krav kan anpassning inkludera konfiguration, kabellängd, märkning, husalternativ och andra mekaniska detaljer. Köpare bör tillhandahålla applikationsmiljö, kabelspecifikation, installationsmetod, kvantitet och erforderligt leveransschema när de begär en offert.
En pålitlig Ethernet-anslutning börjar med att välja en kontakt som matchar de elektriska, mekaniska och miljömässiga kraven för hela systemet. För industriell automation, maskinseende, övervakning, LED-utrustning och andra nätverksenheter kan ett RJ45-gränssnitt av industriell kvalitet ge den hållbarhet och installationsflexibilitet som behövs utöver konventionell maskinvara för kontorsnätverk.
Återförening kombinerar RJ45-kompatibilitet med alternativ för IP-skydd, industriell temperaturprestanda, flera monteringskonfigurationer, säker låsning och höghastighets Ethernet-överföring. Om du skaffar enRJ45 signalkontaktför OEM-produktion, systemintegration eller bulkköp, granska dina kabel- och miljökrav först och diskutera sedan den nödvändiga konfigurationen med ingenjörsteamet.
Är du redo att utveckla en pålitlig Ethernet-anslutning för din utrustning?Kontakta Reunion för tekniska specifikationer, skräddarsydda konfigurationer, provkrav och support för bulkköp.kontakta ossidag för att diskutera ditt RJ45-signalanslutningsprojekt och få en lösning skräddarsydd för din applikation.
