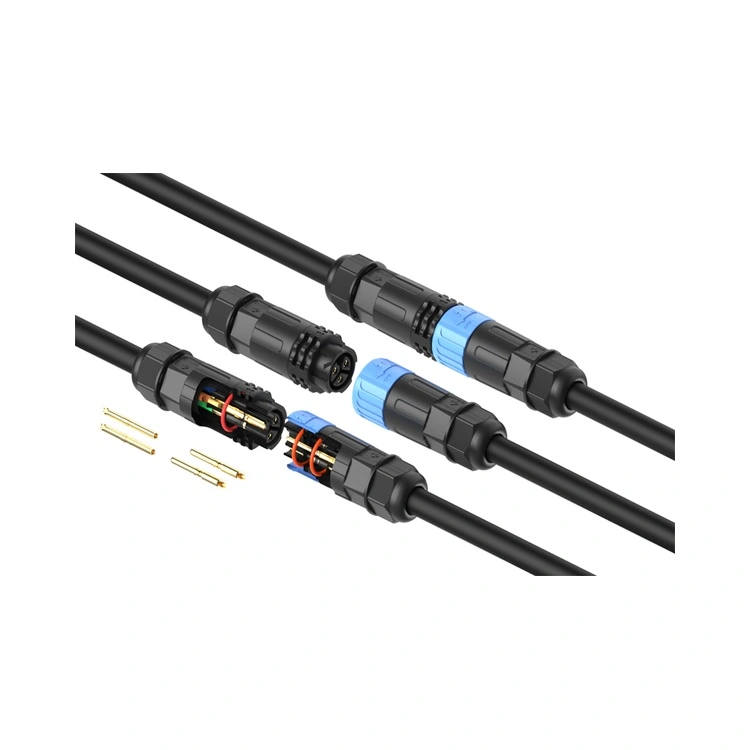

DeReunion M20-serien vattentät plastkontakt levererar alla tre – kombinerar ett lätt, stabilt PA66-hölje med IP67/IP68 vattentäta och guldpläterade mässingskontakter klassade upp till 20A. Designad och tillverkad internt av Reunions ISO-certifierade anläggningar, ger denna kontaktfamilj utrustningstillverkare, systemintegratörer och underhållsingenjörer ett beprövat alternativ till rostbenägna metallkopplingar i saltspray-, kemikalie- och miljöer med hög luftfuktighet.
Reunion är inte ett handelsföretag – vi är en vertikalt integrerad tillverkare med över 15 års erfarenhet av precisionsgjutning och kontaktteknik. Varje parti av våraM20-serien vattentät plastkontakthar genomgått 100 % elektriska tester och vattentäta tester, med testdata bevarade för full spårbarhet. När du anger Reunion anger du en partner som kontrollerar kvaliteten från hartstorkning till slutmontering – med stöd av ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 och UL-erkännande.
DeReunion M20-serien vattentät plastkontakt är en gängad cirkulär sammankoppling konstruerad för applikationer som kräver både betydande kraftleverans (upp till 20A per kontakt) och miljömässig motståndskraft. Dess 20 mm kopplingsgränssnitt har ett höghållfast PA66 termoplasthölje formulerat och gjutet direkt i valfri RAL/Pantone-färg – ingen färg, ingen plätering, ingen korrosion. Huset är i sig rostfritt och oxidationssäkert, med en värmeavböjningstemperatur som överstiger 200°C, vilket säkerställer tillförlitlig prestanda från -40°C till +105°C.
Kontakten är tillgänglig i 2- till 9-stifts strömkonfigurationer, maxströmstödet 20A, kontakterna finns i paneltyp, kabeltyp och monterad typ. Vi kan skräddarsy en komplett uppsättning ledningsnätskomponenter för dig. Du kan också bearbeta ledningsnätets komponenter själv.
| Särdrag | Förmån | Valideringsbevis |
| PA66 Boende | Ingen rost, ingen oxidation – bevisad i saltspray (ASTM B117) och kemiska tvättmiljöer. | Utmärkt korrosionsbeständighet |
| Upp till 60 % viktminskning | Minskar strukturell belastning på paneler, kablar och robotarmar – förenklar installationen och sänker fraktkostnaderna. | Massjämförelsedata tillgängliga mot jämförbara mässing-skal-kontakter. |
| IP67 vattentät | Tål kontinuerlig nedsänkning på 1 m djup i 30 minuter | Satsprovad nedsänkningstestning. |
| 2~9pins konfigurationer | 2,3,4,5,6,7,8,9 stift valfritt | Standard standardalternativ och anpassade kontaktladdningsalternativ. |
| Guldpläterade mässingskontakter | Lågt kontaktmotstånd (≤3mΩ) och korrosionsskydd – bibehåller prestanda i fuktig, salthaltig luft. | Pläteringstjocklek verifierad av XRF på varje produktionsparti. |
| Gängad låsning | Vibrationsbeständig sammankoppling – förhindrar lossning från maskinrörelser, termisk cykling och kranoperationer. | Cykeltestad till ≥500 typiska parningar med konsekvent vridmomentretention. |
| Parameter | 2-stift | 3-stift | 4-stift | 5-stift | 6-stift | 7-stift | 8-stift | 9-stift |
| Spänningsvärde | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Aktuellt betyg | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Trådsektion (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Specifikation | Detalj |
| Driftstemperatur | -40°C ~ +105°C |
| Skyddsklassning (parad) | IP67 / IP68 (1m, 30min) |
| Material för hölje | PA66 |
| Kontaktmaterial | Mässing med guldplätering |
| Kontakta motståndet | ≤3mΩ |
| Parningscykler | ≥500 |
| Vikt | ~60 % lättare än motsvarande mässingskontakter |
| Efterlevnad | RoHS, REACH, UL |
Reunion driver en helt integrerad produktionslinje förM20-serien vattentät plastkontakt, vilket säkerställer att varje enhet uppfyller våra publicerade specifikationer. Vår process inkluderar:
Material Torkning– PA66 är precisionstorkat för att eliminera fuktrelaterade formdefekter.
Formsprutning– Automatiserade pressar med ±0,02 mm toleranskontroll; färgpigment tillsatt direkt till hartset – ingen sekundär målning.
Kontakta Stämpling & Plätering– Höghastighetsstämpling från kopparlegering; selektiv guldplätering.
Kabelbearbetning– Egen PUR/PVC-strängsprutning med automatisk skärning, skalning och förtenning; anpassade längder från 0,1m till 20m.
Montering– Halvautomatiska ledningar med vridmomentstyrd infästning (1,0–1,2Nm kopplingsmoment).
Elektrisk provning– 100 % verifiering av kontinuitet, isolationsresistans (≥5000MΩ) och dielektriskt motstånd.
Miljöprovtagning– Batchprovtagning för IP68 nedsänkning, UV-stabilitet (ASTM G155) och termisk cykel.
Förpackning– Antistatisk vakuumtätning med torkmedel; exportkartonger med spårbara batchetiketter.
Reunions interna verktygs- och formningsmöjligheter möjliggör snabb anpassning avM20-serien vattentät plastkontakt utan minsta beställningskvantitet som låser dig till överskottslager.
| Anpassningsbar funktion | Tillgängliga alternativ |
| Husets färg | Valfri RAL eller Pantone – direktgjuten, ingen målning |
| Kabelmontering | 0,1 m till 20 m; PUR (olje-/kemikaliebeständig) eller PVC-mantel; enkeländad eller dubbeländig |

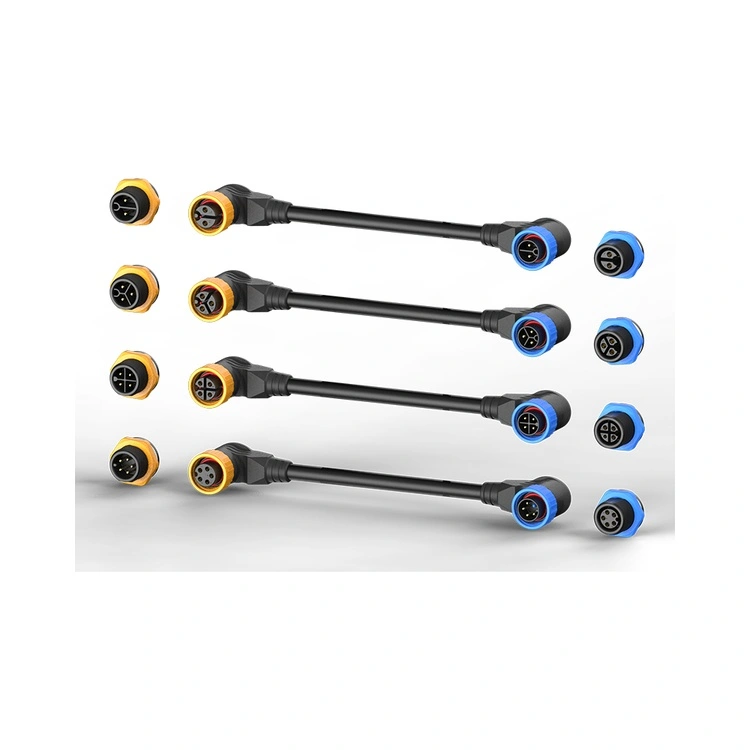

| Anslutningsorientering | Rak eller rät vinkel |
| Kontakt Laddar | 2, 3, 4, 5, 6,7,8,9 stift |
| Kabelmärkning | Anpassade utskrifter eller krympetiketter för krets-ID |
| Förpackning | Antistatiska påsar, rullar eller specialmärkta kartonger |
För projekt med stora volymer kan Reunions ingenjörsteam tillsammans utveckla anpassade infogningslayouter, nyckelalternativ eller specialiserade kabelövergjutningar. Ledtider för specialgjutna färger är vanligtvis 15–20 arbetsdagar; standardkonfigurationer skickas inom 5–7 arbetsdagar.
Reunion upprätthåller aktiv certifiering med erkända globala organ. Vi tillhandahåller verifieringsdokument på begäran.
| Certifiering | Omfattning |
| ISO 9001:2015 | Kvalitetsledning – design, produktion och efterförsäljning |
| ISO 14001:2015 | Miljöledning – avfallsminskning och hållbara metoder |
| ISO 13485:2016 | Kvalitetshantering för medicinsk utrustning – för diagnostiska/övervakningsapplikationer |
| UL erkänd | Säkerhet på komponentnivå för nordamerikanska marknader |
| RoHS & REACH | Begränsad efterlevnad av substanser – EU- och globala standarder |
Nej – strömstyrkan bestäms av kontaktsystemet och trådmätaren, inte huset. PA66-materialet har en värmeavböjningstemperatur som överstiger 200°C, långt över kontaktdonets driftsområde -40°C till +105°C. Vi validerar varje stiftkonfiguration genom temperaturhöjningstestning enligt IEC 60512. I vårt labb,M20-serien vattentät plastkontakt visar temperaturstegring inom samma gränser som metall-skal-ekvivalenter. För applikationer som överstiger 30A per kontakt rekommenderar vi vår M25-serie.
PA66-huset tål oljor, fetter, alkalier och många syror. För specifik kemisk kompatibilitet tillhandahåller vi ett detaljerat resistensdiagram. För miljöer med kontinuerlig exponering för lösningsmedel, kylvätska eller bränsle rekommenderar vi PUR-kabelalternativet – PVC kan brytas ned i vissa kemiska atmosfärer. Vårt ingenjörsteam erbjuder kostnadsfria materialvalskonsultationer för aggressiva kemiska tillämpningar.
Ja - provbeställningar är välkomna. Vi erbjuder utvärderingssatser som innehåller 5 par med standardstiftkonfigurationer. Prisexempel är tillgängligt via vårt säljteam, med provledtider på 5–7 arbetsdagar för standardkonfigurationer. För anpassade prover är ledtiderna 12–17 arbetsdagar.
