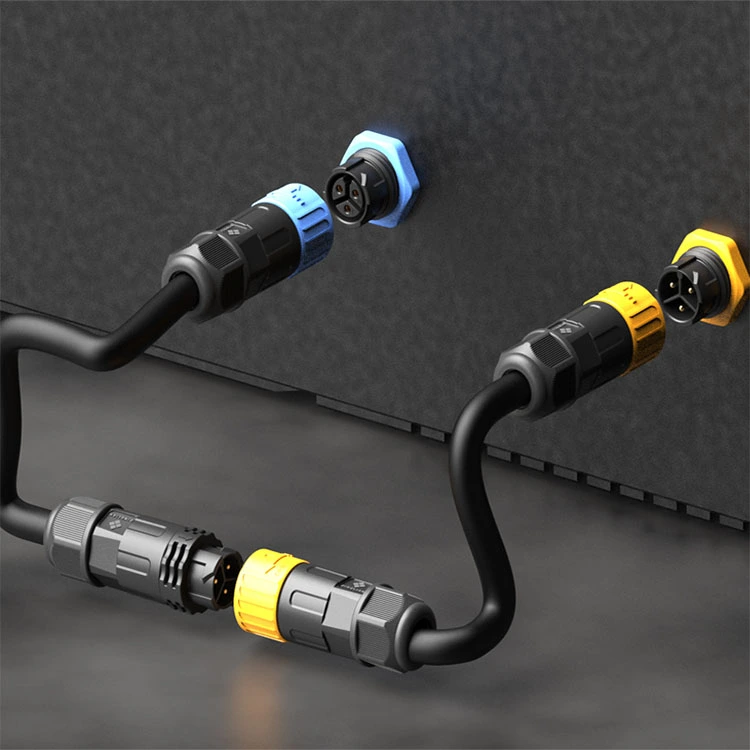

Den vattentäta kontakten i M25-serien är Reunions industriella sammankoppling med högsta kapacitet inom M-serien, designad för applikationer där betydande kraftleverans måste samexistera med miljöskydd. Denna gängade cirkulära kontakt kombinerar ett robust 25 mm-gränssnitt med IP67/IP68-klassad tätning, vilket gör den lämplig för tung utrustning, motoranslutningar, kraftdistributionssystem, laddningsinfrastruktur för elbilar och installationer för förnybar energi där fukt, damm och vibrationer är ständiga utmaningar.
Tillgänglig i 2- till 12-stiftskonfigurationer, inklusive hybrideffektsignalvarianter 5, 3+9 stift som kombinerar högströmsströmkontakter med lågspänningssignalkontakter i ett enda hölje, M25-serien stöder ett brett utbud av högeffektstillämpningar.
Kontakterna är bearbetade av mässing med selektiv guldplätering, vilket bibehåller lågt och stabilt kontaktmotstånd under hundratals parningscykler. Den maximala ström som kan stödjas är 30A per kontakt.
Reunion tillverkar M25-serien genom en vertikalt integrerad process – från precisionsbearbetning till automatiserad montering och 100 % elektrisk testning. Finns i panelmonterade och kabelmonterade versioner med lödning.
| Särdrag | Förmån |
| Strömvärden upp till 30A | Klarar de högsta effektbelastningarna i M-serien – lämplig för tunga motorer, EV-laddare och industriell kraftdistribution. |
| IP67 vattentät | Tål damm, tillfällig nedsänkning och förlängd nedsänkning – pålitlig för utomhus- och tvättmiljöer. |
| Hybrid 3+2, 3+5 ,3+9Pin alternativ | Kombinerar högströmsstift (upp till 20A) med lågspänningssignalstift i en kontakt – minskar antalet kablar och panelutrymme. |
| Gängad låsmekanism | Vibrationsbeständig parning – förhindrar att den lossnar från tunga maskiners rörelser och termisk cykling. |
| Guldpläterade mässingskontakter | Lågt kontaktmotstånd (≤3mΩ) och korrosionsskydd – bibehåller prestanda i fuktiga och utomhusmiljöer. |
| Högtemperatur termoplastisk isolator | -40°C till +105°C drift—täcker extrema industriella och utomhustemperaturer. |
| Helt plasthus | Högtemperatur termoplastmaterial - Lämplig för tuffa miljöer |
| Flera uppsägningsalternativ | Löd, dip-solde – anpassar sig till olika monteringsmetoder. |
| Parameter | 2-stift | 3-stift | 4-stift | 5-stift | 6-stift | 3+2-stift | 3+5-stift | 3+9-stift |
| Spänningsvärde | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuellt betyg | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Trådsektion | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Driftstemperatur:-40°C ~ +105°C
Skyddsbetyg:IP65 / IP67 / IP68 (sammansatt skick)
Material i höljet:Högtemperatur termoplast
Kontaktmaterial:Guldpläterad mässing
Kontaktmotstånd:≤3mΩ
Parningscykler:≥500
Brandfarlighetsklass:UL 94 V-0
Allt material uppfyller RoHS
| Aspekt | Reunion M25-serien | Premium europeiska M25-märken | Lågkostnad omärkta M25 |
| Pris | Volymvänlig prissättning | 3-4× högre | Billigare i förväg |
| Aktuellt betyg | Upp till 30A | Upp till 25A typiskt | Variabel, ofta överskattad |
| Hybridalternativ | 3+2, 3+5,3+9 – standard | Begränsad | Erbjuds inte |
| IP67 Verifiering | Batchnedsänkningstestad | Batch-testad | Ej verifierad |
| 100% elektrisk testning | Varje enhet | Provbaserat | Slumpmässigt eller inget |
| Guldplätering | standard | ≥0,2-0,4 µm | Tunn eller ingen |
| Spårbarhet | ERP spårbart från harts till färdig kontakt | Ja | Ingen |
| Ledtid | 12-15 dagar | 4-8 veckor | Oförutsägbar |
| Anpassning MOQ | Låg (100 stycken) | Hög (500+) | Erbjuds inte |
| Teknisk support | 24-timmarssvar från 10-personers ingenjörsteam | Bra men långsammare | Begränsad |
| ISO-certifieringar | 9001, 14001, 13485 | Vanligtvis 9001 | Typiskt ingen |
Fördelen med återförening: Du får dokumenterad IP67-tätning, hybrideffektsignalkonfigurationer och strömklasser upp till 30A – allt till kostnadseffektiva priser, utan premiumkostnaden för europeiska märken.
| Certifiering | Omfattning |
| ISO 9001:2015 | Kvalitetsstyrning – design, produktion och service efter försäljning. |
| ISO 14001:2015 | Miljöledning – verifierad avfallsminskning och hållbara metoder. |
| ISO 13485:2016 | Kvalitetshantering för medicinsk utrustning—gäller för M25 som används i diagnostik- eller övervakningsutrustning. |
| UL erkänd | Säkerhetscertifiering på komponentnivå för nordamerikanska marknader. |
| RoHS | Begränsning av farliga ämnen – överensstämmelse med EU-direktivet. |
| Hänsyn | M20 | M25 |
| Maximal ström | 20A | 30A |
| Mekanisk robusthet | Standard | Mer robust – större skal, tjockare väggar |
| Kabelkapacitet | Upp till 2,0 mm² | Upp till 4,0 mm² |
| Panelutrymme | Mer kompakt | Kräver större utskärning |
| Hybridalternativ | Inga | 3+2, 3+5,3+9 |
Välj M25 när:
Du behöver maximal mekanisk robusthet för tunga applikationer.
Din applikation innebär större kablar eller högre mekanisk belastning.
Du behöver det största skalet för enkel hantering med handskar.
Ditt panelutrymme tillåter det större utskärningen på 25 mm.
Välj M20 när panelutrymmet är begränsat eller så kräver applikationen inte den extra mekaniska robustheten.
Ja – M25-serien är väl lämpad för laddningsinfrastruktur för elbilar, särskilt för:
AC laddningsstationer.
Inbyggda laddare (måttliga likströmmar).
Gränssnitt för batterihanteringssystem (ström + signal).
M25:s 30A-strömklassning, IP67-tätning och hybrideffektsignalkonfigurationer gör den till ett praktiskt val för många laddningsapplikationer för elbilar. För DC-snabbladdning (100A+) rekommenderar vi större industriella kontakter speciellt utformade för likströmstillämpningar med hög ström.
För att uppnå och bibehålla IP67-tätning rekommenderar Reunion:
Parningsmoment – Dra åt kopplingsmuttern för hand tills O-ringen kommer i kontakt med panelytan, applicera sedan ytterligare vridmoment på 1,2-1,5Nm med en momentnyckel. Överskrid inte 1,8Nm.
O-ring inspektion – Byt ut O-ringen om deformation, sprickbildning eller härdning är synlig.
Ersättningsschema – För krävande applikationer (daglig sköljning, utomhusexponering), byt ut O-ringar årligen. För standard industrimiljöer, vart 2-3 år.
Kabelböjningsradie– Bibehåll minst 5× kabeldiameter vid kontaktingången.
Kabelorientering– För utomhus-/spolningstillämpningar, rikta kabelutgången nedåt för att förhindra att vätska samlas nära tätningsgränssnittet.
