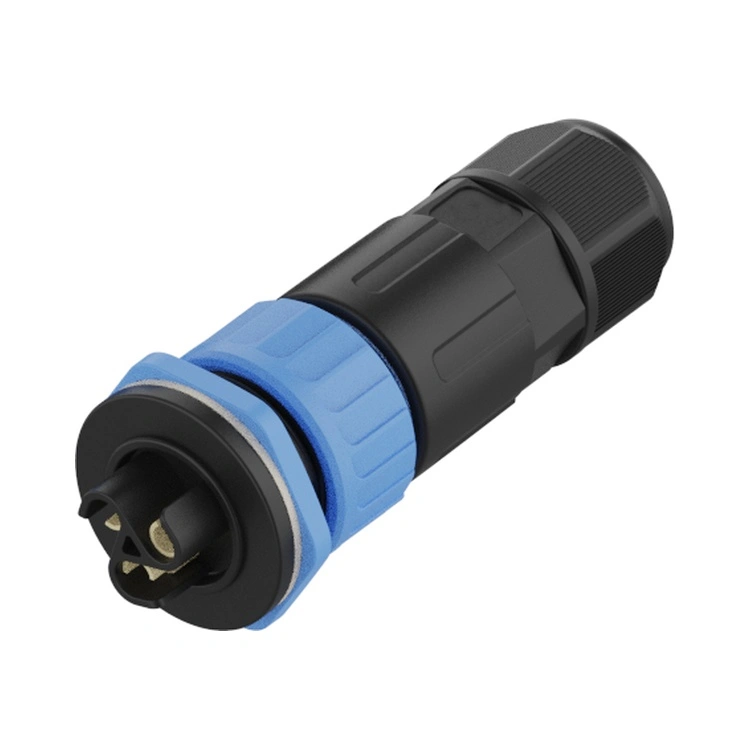

M25-seriens vattentäta plastkontakt är Reunions flaggskepp, korrosionsbeständiga högströmsanslutningar, designade för applikationer där betydande strömleverans (upp till 30A) måste samexistera med aggressiva miljöförhållanden. Denna gängade cirkulära kontakt kombinerar ett robust 25 mm gränssnitt med Ip67/IP68 vattentätt och ett höghållfast PA66 termoplasthölje som är naturligt korrosionsbeständigt – ingen rost, ingen oxidation och ingen pläteringförsämring.
Finns i 2- till 12-stiftskonfigurationer, inklusive hybrideffektsignalvarianter
, M25-serien stöder både högströmsleverans (upp till 20A) och lågspänningsstyrsignaler inom en enda kontakt.
Den gängade låsmekanismen för att säkerställa konsekvent tillförlitlighet i parningen under hundratals cykler, medan kontakter är bearbetade av mässing med selektiv guldplätering för att bibehålla lågt kontaktmotstånd. Reunion tillverkar M25-plastserien genom en vertikalt integrerad process – från precisionsformsprutning till automatiserad montering och 100 % elektrisk testning.
| Särdrag | Förmån |
| Korrosionssäkert PA66-hus | Ingen rost, ingen oxidation – designad för saltspray, marina och kemikalieexponerade miljöer. |
| Upp till 60 % viktminskning | Betydligt lättare än mässingsekvivalenter – minskar strukturell belastning på utrustning och monteringsfästen. |
| Strömvärden upp till 30A | Klarar de högsta effektbelastningarna i M-serien – lämplig för tunga motorer, elbilsladdare och kraftdistribution. |
| IP67/IP68 vattentät | Tål kontinuerlig nedsänkning – pålitlig för installationer offshore, kustnära och översvämningsbenägna. |
| Hybrid 3+2, 3+5 ,3+9 konfigurationer | Kombinerar 3 högströmsstift (upp till 20A) med 2 eller 5 eller 9 signalstift – minskar antalet kablar och panelutrymme. |
| Guldpläterade mässingskontakter | Lågt kontaktmotstånd (≤3mΩ) och korrosionsskydd – bibehåller prestanda i fuktiga miljöer. |
| Gängad låsning | Vibrationsbeständig parning – förhindrar att den lossnar från tunga maskiners rörelser och termisk cykling. |
| -40°C till +105°C Drift | Brett temperaturområde täcker extrema industriella, marina och utomhusförhållanden. |
| Parameter | 2-stift | 3-stift | 4-stift | 5-stift | 6-stift | 3+2-stift | 3+5-stift | 3+9-stift |
| Spänningsvärde | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuellt betyg | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Trådsektion | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Driftstemperatur:-40°C ~ +105°C
Skyddsbetyg:IP65 / IP67 / IP68 (sammansatt skick)
Material i höljet:PA66
Kontaktmaterial:Guldpläterad mässing
Kontaktmotstånd:≤3mΩ
Parningscykler:≥500
Vikt:Cirka 60 % lättare än jämförbara mässingskontakter
Brandfarlighetsklass:UL 94 V-0
Allt material uppfyller RoHS
| Aspekt | Reunion M25 plastserie | Metall M25-kontakter | Premium Plastic Connector Märken |
| Korrosionsbeständighet | Utmärkt – PA66 | Pläteringsberoende – rostrisk vid saltstänk | Variabel |
| Vikt | Upp till 60 % lättare | Tunga - spänningar fäster | Liknar Reunion |
| Pris | Volymvänlig prissättning | 3-4× högre | 2-3× högre |
| Aktuellt betyg | Upp till 30A | Upp till 30A | Typiskt lägre |
| Hybridalternativ | 3+2, 3+5, 3+9 stift | Begränsad | Begränsad |
| 100% elektrisk testning | Varje enhet | Provbaserat | Provbaserat |
| Spårbarhet | ERP spårbart | Ja | Ja |
| Ledtid | 15-17 dagar | 4-8 veckor | 4-6 veckor |
| Anpassning MOQ | Låg (100 stycken) | Hög (500+) | Hög (500+) |
| ISO-certifieringar | 9001, 14001, 13485 | Vanligtvis 9001 | Vanligtvis 9001 |
| Certifiering | Omfattning |
| ISO 9001:2015 | Kvalitetsstyrning – design, produktion och service efter försäljning. |
| ISO 14001:2015 | Miljöledning – verifierad avfallsminskning och hållbara metoder. |
| ISO 13485:2016 | Kvalitetshantering för medicinsk utrustning—gäller för M25 som används i diagnostik- eller övervakningsutrustning. |
| UL erkänd | Säkerhetscertifiering på komponentnivå för nordamerikanska marknader. |
| RoHS | Begränsning av farliga ämnen – överensstämmelse med EU-direktivet. |
Reunions M25 plastkopplingsproduktionslinje arbetar under strikta processkontroller. IP67 vattentät verifieras på varje produktionsbatch genom faktisk nedsänkningstestning (1m, 30 minuter). Testprotokoll, materialcertifikat och inspektionsrapporter bevaras för varje batch.
M25-plastkontaktens strömklass bestäms av kontaktsystemet och ledningsmätaren, inte husets material. PA66-höljet är en högtemperaturtermoplast med en värmeavböjningstemperatur som överstiger 200°C – långt över kontaktdonets driftsområde på -40°C till +105°C. Själva kontakterna är av mässing med guldplätering, och strömstyrkan (upp till 30A) valideras genom temperaturhöjningstestning enligt IEC 60512. I våra tester är M25 plastkontaktens temperaturökning vid märkström inom samma gränser som motsvarande metallkontakter. Husets lägre värmeledningsförmåga kompenseras av optimerad isolatorgeometri och kontaktdesign som leder bort värme effektivt genom kabelledarna och panelgränssnittet.
Ja – M25 plastkontakten är väl lämpad för laddning av elbilar, särskilt:
AC-laddningsstationer installerade i kustnära eller hög luftfuktighet platser.
Inbyggda laddare som kräver korrosionsbeständiga sammankopplingar.
Batterihanteringsgränssnitt som kombinerar kraft och signal.
PA66-husets korrosionsbeständiga egenskaper är särskilt värdefulla för EV-laddare installerade i kustområden (saltspray), stadsmiljöer (vägsalt på vintern) eller industrizoner (kemisk exponering). IP68-tätningen skyddar mot regn och tvätt. För DC-snabbladdning (100A+) rekommenderar vi större industriella kontakter speciellt utformade för likströmstillämpningar med hög ström.
