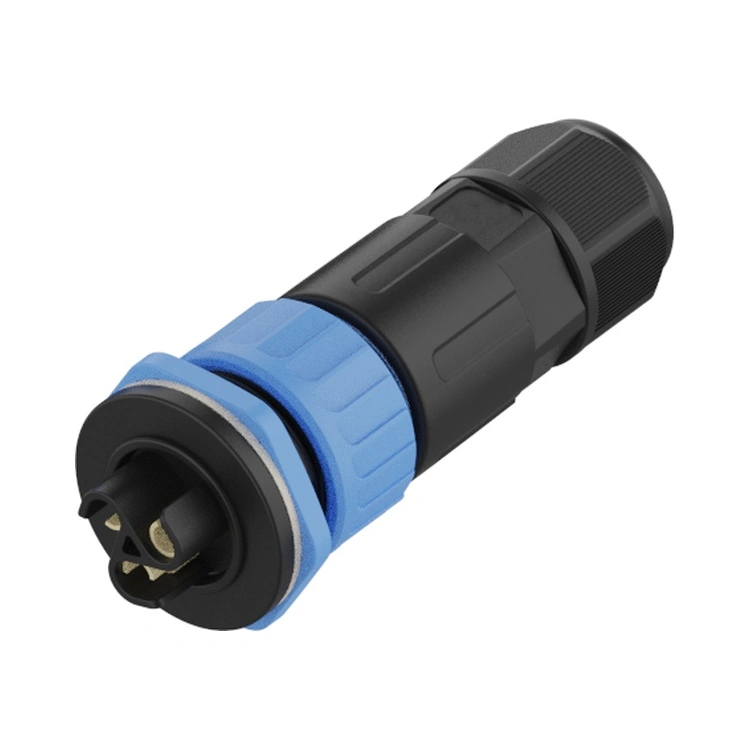

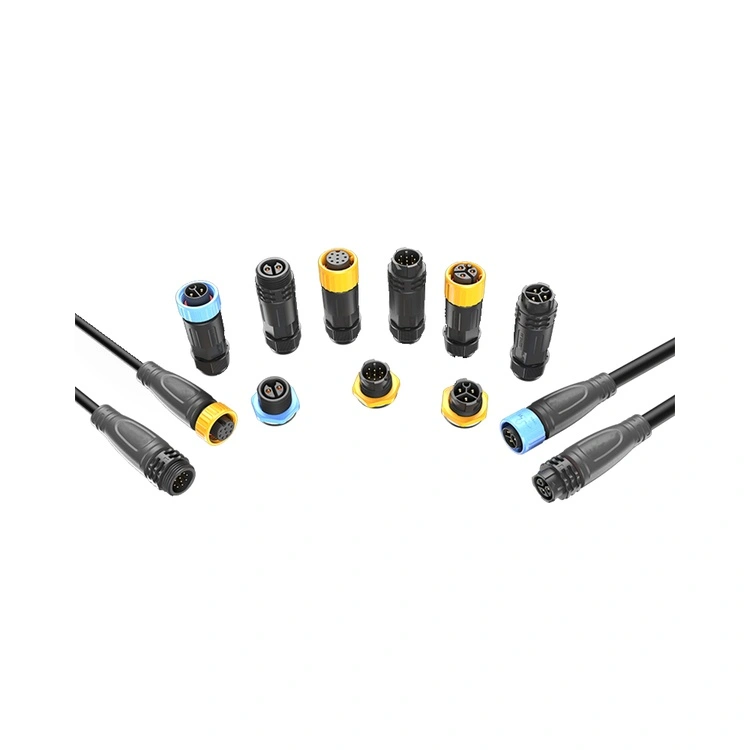

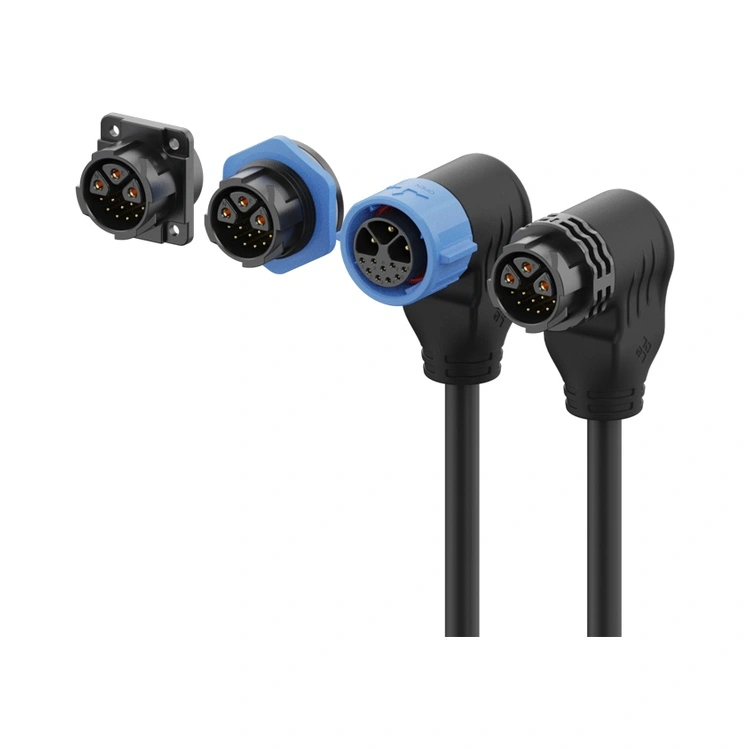

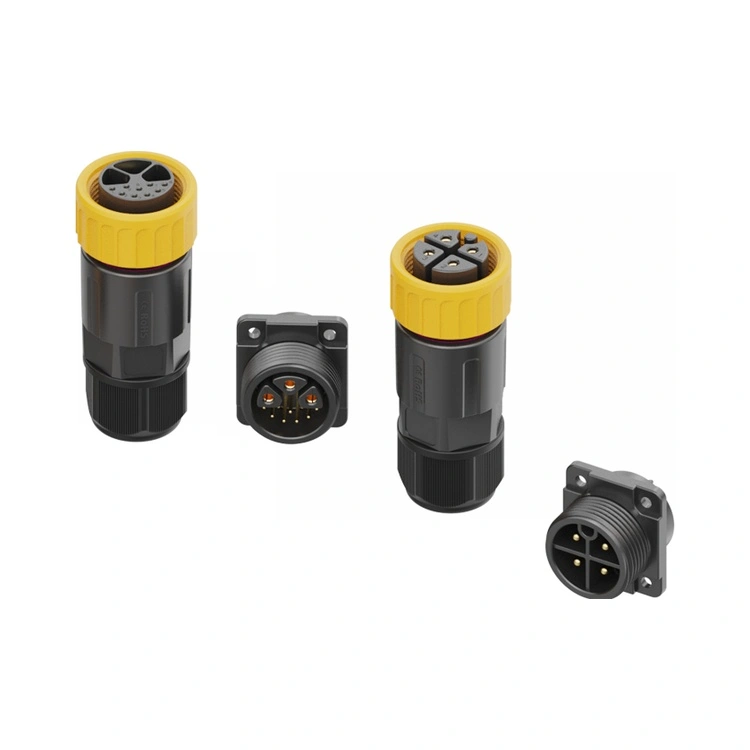

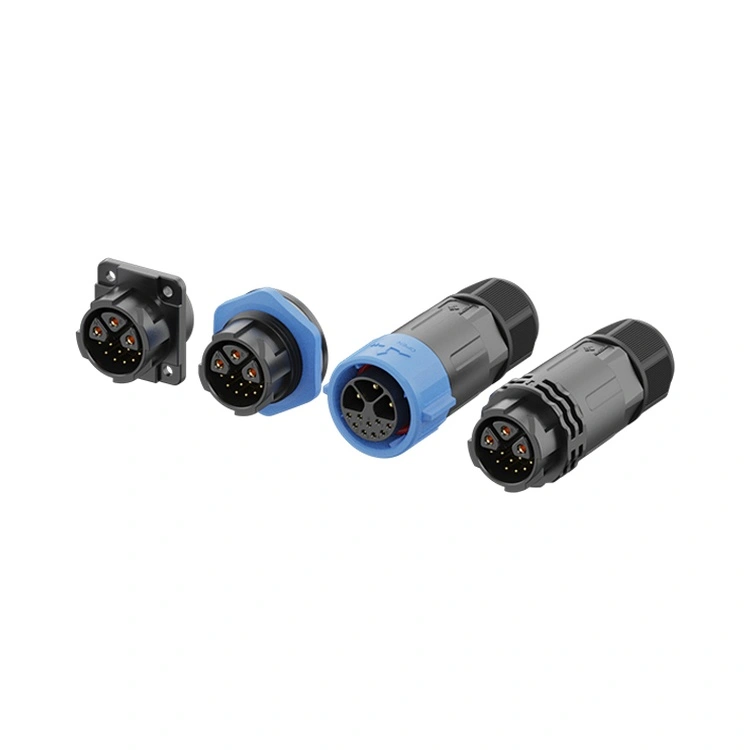

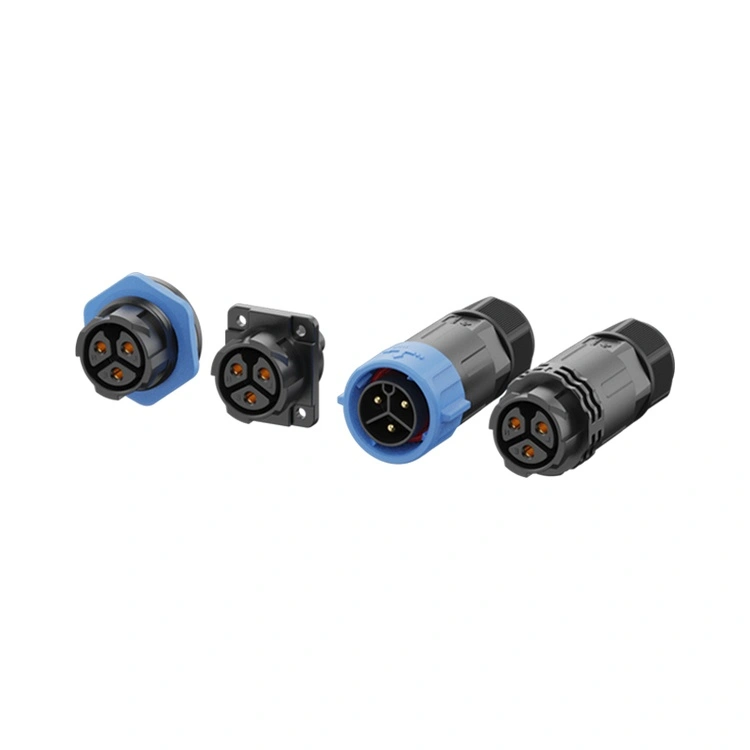

Reunion M25-seriens LED-ljuskontakt är specialbyggd för armaturer över 1 000 W där termisk cykling (ΔT upp till 145 °C) och mekaniska stötar vanligtvis försämrar standard M20-lösningar. Till skillnad från generiska kopior utsätter denna serie varje produktionsbatch för:
1)100 % hipot och kontaktresistanstestning
2) IP67 vattentät test – 1 m djup, 30 minuter, dokumenterat med videoinspelningar
3) Termisk chockvalidering – 500 cykler från -40°C till +105°C utan tätningsavslappning
Det här testprotokollet adresserar direkt felläget #1 i LED-system utomhus: korrosion med mikrorörelser orsakad av vindinducerad kabelsvajning. Den gängade låsmekanismen (rekommenderat vridmoment 1,2–1,5Nm) bibehåller gränssnittstrycket över 80N, vilket säkerställer stabil kontakt även när den är monterad på 50m höga stadionmaster.
| Urvalskriterium | Reunion M25-seriens LED-ljuskontakt | M20-serien (lägre kapacitet) | Omärkta M25 Look-alikes |
| Max kontinuerlig ström | 30A (per strömstift) | 30A (men minskar till 22A vid 85°C) | Anspråk 30A, men misslyckas vid 25A (ingen termisk bildrapport) |
| Hybridstiftsalternativ | 3+2 / 3+5 /3+9 stift | Endast 2+2 (anpassad MOQ 500+) | Inga – skal endast för ström |
| IP67 vattentät | Varje batch – nedsänkningstestad, foton bevaras | Urvalsbaserad (1 per 1 000) | Ej dokumenterat |
| Kabel OD boende | 6–12 mm (handskvänlig räffling) | 4–8 mm | 5–10 mm (dålig dragavlastning) |
| Ledtid (1 000 st) | 15–20 dagar | 4–6 veckor | Oförutsägbar (ofta dropshipped) |
| Spårbarhet | ERP batchkod → råvarucertifikat | Batch-nivå | Ingen |
Rekommendation: Specificera Reunion M25-seriens LED-ljuskontakt för alla projekt där ROI > 3 år och oplanerade stilleståndskostnader överstiger 2 000 USD/timme (t.ex. flygplatsförkläden, utgångsbelysning från tunnel).
| Parameter | 2-stift | 3-stift | 4-stift | 5-stift | 6-stift | 3+2-stift | 3+5-stift | 3+9-stift |
| Spänningsvärde | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuellt betyg | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Trådsektion | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
De 5 signalstiften i 3+5-konfigurationen är oberoende avskärmade med en 2,54 mm pitch, vilket ger >40dB överhörningsdämpning vid 250kHz – avgörande för DMX512 RDM dubbelriktad kommunikation. För DALI-2-applikationer stöder 3+2-stiftsvarianten (2 signaltrådar) adressering av upp till 64 fixturer per slinga med bibehållande av 30A-strömskenan. Praktisk kabelguide för specifikationer:
3+5 stift: stift 1–3 = L1/L2/L3 (3-fas, 20A vardera); Stift 4–5 = DALI +/-; Pins 6–7 = DMX data+ / data- ; Stift 8 = DMX gemensam (skärmreferens).
3+2 stift: stift 1–3 = L/N/PE (enfas 30A eller 3-fas 20A); Stift 4–5 = 0-10V dimning eller DALI.
Denna hybridarkitektur minskar fältarbetet genom att eliminera 40 % av plintskarvar
S: Den termoplastiska högtemperaturisolatorn (UL 94 V-0) bibehåller slaghållfastheten >6 kJ/m² vid -40°C (testad enligt ISO 179). Silikon O-ringen bibehåller kompressionsinställningen <20 % efter 500 kallstartscykler.
För vanliga DALI-kontrollerade projekt rekommenderar vi 3+2-konfigurationen:
3 strömstift (20A vardera) för LED-drivrutiningången.
2 signalstift (10A vardera) för DALI-data .
Detta ger riklig effekt för högwattsarmaturer och stödjer DALI-kommunikation över körningar upp till 300 meter. För flerkanalig färgkontroll eller integrerad sensorfeedback, välj varianterna 3+5 eller 3+9. Alla konfigurationer bibehåller signalintegriteten för DALI-, DMX-, 0-10V- och RS-485-protokoll.
