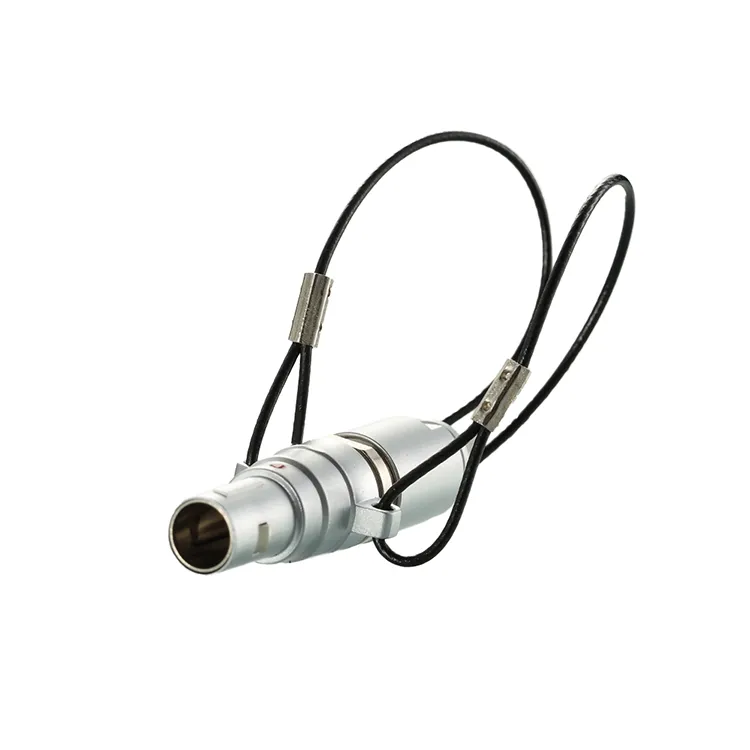

B-seriens metall Push-Pull Connector är en vanlig cirkulär push-pull självlåsande kontakt som är utvecklad av Reunion för applikationer som kräver säker, snabb sammankoppling och avparning. Dess självlåsande mekanism ger ett hörbart klick vid full inkoppling, vilket bekräftar en tillförlitlig anslutning varje gång. Huset integrerar halkskyddad ytdesign och intelligent nyckling för att förhindra blindparningsfel, medan konstruktionen helt i metall erbjuder effektiv elektromagnetisk skärmning.
Serien finns tillgänglig i raka och 90° versioner och stöder löd-, crimp- eller PCB-kontakter, med stifttal från 2 till 32. Denna mångsidighet gör den lämplig för både signal- och kraftöverföring inom olika industrisektorer.
B-serien utmärker sig för sin balans mellan precisionsteknik, hållbarhet och kostnadseffektivitet. Nedan är de viktigaste fördelarna som definierar denna produktlinje:
| Särdrag | Förmån |
| Snabb Push-Pull Låsning | Enhandsmanövrering med hörbar låsbekräftelse; påskyndar installation och underhåll. |
| Helmetallskärmning | 360° EMI-skydd säkerställer signalintegritet i elektriskt brusiga miljöer. |
| Anti-missförhållande nyckeldesign | Flera nyckelalternativ förhindrar felaktig insättning, vilket minskar monteringsfel. |
| Kompakt, utrymmesbesparande konstruktion | Miniatyriserad struktur frigör värdefullt utrustningsutrymme för tätare systemdesigner. |
| Mångsidiga kontaktalternativ | Stöder löd-, crimp- och PCB-avslutningar; rymmer 2 till 32 stift. |
| Bred miljötolerans | Klassad för -45°C till +125°C, >5 000 parningscykler och 72 timmars saltspraymotstånd. |
Dessa funktioner görB-serienett idealiskt val för ingenjörer som kräver både hög tillförlitlighet och designflexibilitet utan att överskrida budgetrestriktioner.
Reunion ingenjörerB-serienför att möta rigorösa prestandastandarder. Följande tabell sammanfattar dess viktigaste mekaniska, elektriska och miljömässiga parametrar:
| Parameter | Specifikation |
| Parningscykler | >5 000 tillförlitliga operationer |
| Temperaturområde | -45°C ~ +125°C |
| Mekanisk chock | 100 g, 6 ms |
| Vibration | 10–2000 Hz, 15 g |
| Fuktighet | Upp till 95 % vid 60°C |
| Saltspraytest | >72 timmar |
| Inträngningsskydd | IP50 / IP65 |
| Kontakta motståndet | ≤3mΩ (typiskt) |
| Isolationsmotstånd | ≥5000MΩ |
Allt material överensstämmer medRoHSkrav, och varje enhet genomgår 100 % elektrisk och mekanisk testning före leverans för att garantera jämn kvalitet.
DeB-serienMetal Push-Pull Connector används i stor utsträckning i sektorer där anslutningsintegriteten direkt påverkar systemsäkerhet och drifttid.
Medicinsk utrustning— Patientmonitorer, kirurgiska instrument, utrustning för bilddiagnostik.
Industriell automation— Robotarmar, CNC-maskiner, transportörsystem och PLC-gränssnitt.
Test & Mätning— Oscilloskop, dataloggrar och sensorkalibreringsverktyg.
Halvledarutrustning— Waferhanteringssystem, sondstationer och inspektionsmaskiner.
Audio-visuellt och kommunikation— Sändningskameror, professionella ljudgränssnitt och nätverksväxlar.
Militär & Säkerhet— Bärbara kommunikationsenheter, övervakningssystem och fältutplacerbar elektronik.
En tillverkare av medicintekniska produkter från Shenzhen råkade ut för intermittenta signalavbrott i sina patientövervakningssystem på grund av slitage på kontakterna efter 2 000 cykler. De ersatte sina befintliga kontakter med ReunionsB-serien, som har en självlåsande design med hörbar bekräftelse och guldpläterade kontakter. Resultatet:noll anslutningsfelöver 18 månaders kontinuerlig sjukhusanvändning, över 5 000 parningscykler per enhet. Sjukhuset rapporterade förbättrad diagnostisk tillförlitlighet och minskade underhållssamtal, vilket direkt tillskrev förbättringen till kontaktens konsekventa mekaniska och elektriska prestanda.
En monteringslinjeintegratör för bilar behövde en kompakt, höghållfast kontakt för armslutsverktyg (EOAT) på sexaxliga robotar. DeB-serien, med dess 90°-vinkelalternativ och 12-stiftskonfiguration, valdes för sin förmåga att motstå miljöer med hög vibration (15g vid 2000Hz) och snabba verktygsbyten. Under en 12-månaders produktionskörning,ingen anslutningsrelaterad driftstoppregistrerades, och den hörbara låsfunktionen minskade installationstiden med 30 % per verktygsbyte, vilket förbättrade den totala linjens effektivitet.
Reunions engagemang för kvalitet valideras genom internationellt erkända certifieringar som spänner över design, tillverkning och distribution.
| Certifiering | Omfattning |
| ISO 9001 | Kvalitetsledningssystem för design, produktion och service. |
| ISO 14001 | Miljöledning som säkerställer hållbara tillverkningsmetoder. |
| ISO 13485 | Kvalitetshantering för medicinsk utrustning — avgörande för vårdtillämpningar. |
| UL | Produktsäkerhetscertifiering för nordamerikanska marknader. |
| RoHS | Begränsning av farliga ämnen, i enlighet med EU-direktiv. |
VarjeB-serienconnector tillverkas under strikta processkontroller, med interna inspektions- och spårbarhetssystem. Reunions ERP-system spårar varje batch från materialmottagning till slutlig testning, vilket säkerställer full ansvarighet.
| Aspekt | Reunion B-serien | Typiska europeiska/amerikanska märken |
| Pris | ~1/3 av konkurrentens prissättning | Premium prissättning |
| Kvalitet | Jämförbar prestanda och material | Branschriktmärke |
| Kompatibilitet | Fullt utbytbara | Egendesigner kan begränsa alternativen |
| MOQ | Ingen MOQ för standardartiklar; låg MOQ för anpassad | Ofta höga MOQ-krav |
| Anpassning | Snabb, flexibel ODM/OEM-tjänst | Långsammare, stela anpassningsprocesser |
| Ledtid | Prover 5–7 dagar; beställningar 15–20 dagar | Typiskt längre |
| Uppleva | 15 år intern FoU och tillverkning | Etablerad men ofta utlagd |
Reunions vertikalt integrerade fabrik – som täcker design, formsprutning, lödning, trådavskärning/avskalning, montering och testning – säkerställer sömlös kvalitetskontroll och snabbare svar på anpassade förfrågningar. Denna struktur leder direkt till kostnadsbesparingar som överförs till kunderna.
Reunion förstår att hyllanslutningar kanske inte passar alla applikationer. DeB-serienstöder omfattande anpassning för att möta unika designkrav.
- Husets färg (standard eller anpassade RAL-koder)
- Pläteringstjocklek (guld, nickel eller tenn)
- Kabelenheter med specificerad längd, tjocklek och mantelmaterial (PVC/PUR)
- Formverktyg för icke-standardiserade former
- Logotyptryck för varumärkesidentitet
- Förpackning (bulk, rulle eller anpassad märkning)
Reunion kontrollerar varje steg inom sin 4 000 m² stora anläggning:
Stämpling— Precisionsstansning av kontaktterminaler av högkvalitativ kopparlegering.
Formsprutning— Formning av hölje och isolator med högpresterande termoplaster.
Plätering— Guld- eller nickelplätering för låg kontaktmotstånd och korrosionsskydd.
Montering— Manuell och automatiserad montering med vridmoment- och dimensionskontroller.
Testning— Tester av 100 % elektrisk kontinuitet, isolering och mekanisk funktion.
Förpackning— Antistatisk, fuktsäker förpackning redo för transport.
| Service | Detalj |
| Prover | Tillgänglig för funktionstestning; vissa prover är gratis (förskottsbetalning krävs för vissa typer; fraktkostnader bärs av kunden). |
| Testning | Avancerad intern utrustning utför 100 % omfattande tester före leverans – inklusive kontaktmotstånd, dielektrisk styrka och sammankopplingskraft. |
| Garanti | 12 månader från leveransdatum, täckande tillverkningsfel vid korrekt användning. |
| Returnerar | Defekta produkter som bekräftats av Reunions QC kommer att ersättas eller återbetalas; returfraktarrangemang är fallberoende. |
| Punkt | Detalj |
| Standardförpackning | Kartonglådor med invändigt antistatiskt och dämpande material. |
| Anpassad förpackning | Tillgänglig på begäran (t.ex. rulleförpackning, anpassad märkning, fuktspärrpåsar). |
| Ledtid | Prover: 5–7 dagar; Produktionsorder: 15–20 dagar; Anpassade produkter: vanligtvis 25–30 dagar (komplexa mönster kan förlängas; skriftlig bekräftelse tillhandahålls). |
| Leveransmetoder | Bulkbeställningar: sjö- eller flygfrakt; Prover: expressbud (DHL, FedEx, TNT, UPS, EMS). |
| Leveransvillkor | EXW, FCA, FOB, CIF, CPT, etc. |
Ja. Reunion designar sinB-serienmed standardmått och kontaktlayouter för att säkerställamekanisk och elektrisk kompatibilitetmed stora cirkulära kontaktsystem. Många kunder har framgångsrikt ersatt Reunion-kontakter utan att modifiera sina befintliga kretskort eller panelutskärningar. Vi rekommenderar att du verifierar stifttilldelningen och nyckelpositionen för din specifika modell – vårt ingenjörsteam kan tillhandahålla korsreferensdokumentation på begäran.
Reunion verkar underISO 13485(medicinsk utrustning), ISO 9001 och ISO 14001 ledningssystem. VarjeB-serienkontakten genomgår 100 % inspektion, inklusive kontaktresistans, isolering, dielektrisk motståndskraft och passningskrafttester. Vi genomför också stickprovsprov för saltspray, termisk cykling och mekanisk stöt. Full spårbarhet upprätthålls via vårt ERP-system från råmaterial till färdiga varor – så varje batch kan spåras tillbaka till specifika produktionsdatum, operatörer och testdokument.
För standardB-serienföremål,det finns ingen MOQ— du kan beställa så få som ett stycke. För skräddarsydda versioner (t.ex. specialtapptal, kabellängd, höljesfärg eller pläteringstjocklek) är vår typiska MOQså lite som 50–100 styckenberoende på komplexitet, även om vi är flexibla för prototyp- eller provbeställningar. För att börja, ange bara dina elektriska krav, mekaniska ritningar (om sådana finns), önskad kabellängd och material, och eventuella speciella miljökrav. Vårt 10-personers FoU-team kommer att svara med en genomförbarhetsbedömning och exempelförslag inom 2–3 arbetsdagar.
Reunion har förtjänat förtroende från branschledare inom flera sektorer. Våra kontakter används av:
SIEMENS · SAMSUNG · Unilumin · LEYARD · BOE · GKG · YAHAM · Absen · Cedar Electronics · HKC · roborock · HEXAGON · Leica · viewall · SANMINA · Lungssköld medicinsk · MÅLNOLL · TCL (CSOT) · WEGO · Cmsemicon
Dessa partnerskap återspeglar vårt engagemang för kvalitet, tillförlitlighet och lyhörd service - värden som är inbäddade i varje B-serie Push-Pull Connector vi levererar.
