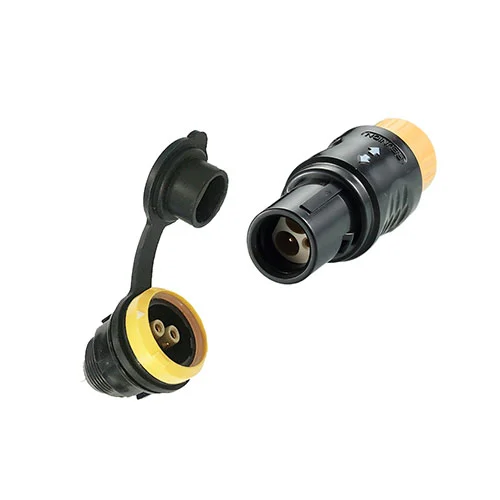

DeP-seriens Push-Pull-kontakt i plastär Reunions dedikerade lösning för medicinsk utrustning och test- och mätutrustning. P-serien har ett precisionsgjutet hölje konstruerat av högpresterande teknisk termoplast - ABS/PC eller PSU - som ger utmärkt dielektrisk hållfasthet, korrosionsbeständighet och betydande viktminskning på upp till60 %jämfört med mässingsekvivalenter.
Den självspärrande mekanismen med push-pull är helt integrerad i plasthöljet och levererar samma hörbara klick och taktil återkoppling som metallversioner samtidigt som risker med jordslingor och problem med elektrisk kontinuitet elimineras.
Tillgänglig i skalstorlek 1 och storlek 2, med kontaktantal från 2 till 16 stift,P-serienstöder löd-, krympnings- och PCB-termineringsstilar. Kontakten erbjuder ett standarddriftstemperaturområde på-40°C till +80°Coch IP50/IP65-skydd, vilket gör den lämplig för medicinska patientanslutna enheter, bärbara instrument och testutrustning där patientsäkerhet eller operatörsisolering är av största vikt.
DeP-serienlevererar elektrisk och mekanisk prestanda som uppfyller kraven för känsliga elektroniska och medicinska tillämpningar.
| Parameter | Specifikation |
| Material för hölje | ABS/PC (standard); PSU (högtemperaturalternativ) |
| Skalstorlekar | 1P, 2P |
| Kontakt Count | 2 till 16 stift (skalstorlek och mått beroende) |
| Kontaktmaterial | Mässing med guldplätering |
| Kontakta motståndet | ≤5mΩ |
| Isolationsmotstånd | ≥10 000 MΩ |
| Parningscykler | >2 000 operationer |
| Driftstemperatur | -40°C ~ +80°C (ABS/PC); -40°C ~ +125°C (PSU-alternativ) |
| Inträngningsskydd | IP50/IP65 (standard) |
| Uppsägningsstilar | Löd, crimp, PCB (rak eller rät vinkel) |
AllaP-seriens Push-Pull-kontakt i plastenheter är 100 % testade för kontinuitet, isolationsresistans och dielektrisk motstånd.
Reunion'sP-serienstöds av ett omfattande kvalitetsramverk som förser OEM-tillverkare av medicintekniska produkter och industriella kunder med den dokumentation och spårbarhet de behöver för efterlevnad av regelverk och förtroende för leveranskedjan.
| Certifiering | Omfattning och relevans för P-serien |
| ISO 13485:2016 | Kvalitetshantering för medicinsk utrustning – säkerställer designkontroller, riskhantering och produktionsspårbarhet som är specifik för patientansluten utrustning.(Certifieringsnummer CN***; verifierbar via IAF CertSearch-databas) |
| ISO 9001:2015 | Kvalitetsledningssystem — design, produktion och eftermarknadsservice inom alla branscher. |
| ISO 14001:2015 | Miljöledning — verifierad avfallsminskning och hållbar materialförsörjning i plastinjektionsprocesser. |
| RoHS | Begränsning av farliga ämnen — överensstämmelse med EU-direktivet. |
Reunion har en dedikerad produktionslinje för medicinsk kvalitetP-serienkontakter som betjänar OEMs inom hälsovården. Denna linje arbetar under ISO 13485-kontroller med segregerad materialhantering, dokumenterad processvalidering och full spårbarhet för partier. Stödja din regulatoriska revision och krav på produktansvar.
Medicinsk utrustning— Patientmonitorer, tandvårdsutrustning, instrument för dataanalys, kirurgiskt system för mikrovågsablation, defibrillator och engångsapparater.
Test & Mätning— Mätare, källor, analysatorer.
En av deP-seriens Push-Pull-kontakt i plastDe viktigaste fördelarna är dess förmåga att anpassa design genom formsprutning - erbjuder flexibilitet som inte är tillgänglig med bearbetade metallkontakter.
- Husets färg— Alla RAL- eller Pantone-färger gjutna direkt i materialet — ingen målning eller sekundär finish.
- Skalmaterial— ABS/PC (standard, kostnadseffektiv), PSU (hög temperatur) för ökad mekanisk hållfasthet.
- Kontaktplätering— Guld (standard), Stöd anpassad galvaniseringstjocklek.
- Nyckelpositioner— Alternativ med flera positionsstift kan undvika blandad insättning mellan liknande kontakter.
- Kabelaggregat— Anpassad längd, tjocklek och mantel (PVC/PUR/silikon) med eller utan övergjutning.
- Logotyp/artikelnummer— Kan gjutas direkt i höljet — permanent identifiering utan etiketter.
Reunion driver en dedikerad formsprutningsanläggning inom sin 4 000 m² stora fabrik i Shenzhen:
- Verktygsdesign— Samarbetsdesign med kunder som använder 3D CAD, följt av verktygstillverkning (4-6 veckor för anpassade standardverktyg).
- Material Torkning— Teknisk plast torkas till exakta fuktnivåer för att förhindra formfel.
- Formsprutning— Precisionsgjutning på automatiserade pressar med ±0,02 mm toleranskontroll.
- Kontakta Stämpling & Plätering— Höghastighetsstämpling av kopparlegering med selektiv guldplätering.
- Sekundär verksamhet— Ultraljudsinförande av metalllåskomponenter och kontakter.
- Montering— Halvautomatisk montering med syninspektion för kontaktinriktning.
- Testning— 100 % elektrisk verifiering (kontinuitet, isolering, dielektrisk), plus provbaserad mekanisk uthållighetstestning.
- Förpackning— Antistatiska vakuumpåsar; tub- eller brickförpackning för automatiserade monteringslinjer.
DeP-seriens Push-Pull-kontakt i plastär kompatibel med följande steriliseringsmetoder, beroende på valt höljesmaterial:
- Etylenoxid (EtO)— Kompatibel; standard ABS/PC tål flera EtO-cykler utan nedbrytning (testad till 50 cykler).
- Autoklav (ånga, 121°C)— PSU-alternativet är kompatibelt med upp till 100 autoklavcykler; standard ABS/PC-material tål en maximal temperatur på 80°C, så vi rekommenderar PSU för autoklavavsedda tillämpningar.
- Kemisk desinfektion— Kompatibel med vanliga sjukhusdesinfektionsmedel (isopropylalkohol, klorhexidin, väteperoxid) enligt våra kemikalieresistensdata.
Vi tillhandahåller rekommenderade steriliseringsprotokoll och cykelgränsdata på begäran. Om sterilisering är avgörande för din applikation, vänligen specificera metoden och det förväntade antalet cykler vid offertstadiet.
MedanP-serienutmärker sig i statiska eller lågvibrerande miljöer (t.ex. bänkdiagnostik, patientövervakningskablar), dess plasthölje uppvisar olika kryp- och utmattningsegenskaper jämfört med metall. För applikationer som överstiger10 gram slumpmässig vibration(t.ex. flygmotorutrymmen eller tung industrirobotik), rekommenderar vi att du utvärderar Reunions metallserie istället. Om din design specifikt kräver P-seriens isolering i högvibrerande miljöer, kan vårt ingenjörsteam rekommendera en ytterligare epoxiingjutningsprocedur vid kabelutgången för att förbättra dragavlastningen - kontakta oss med din vibrationsprofil för en skräddarsydd bedömning. Denna transparenta vägledning säkerställer att du väljer rätt kontakt för dina faktiska driftsförhållanden.
