De M15-serien vattentät kontakt är inte bara ett gängat cirkulärt gränssnitt; det är Reunions dedikerade säkerhetsbarriär för högeffekts LED-system där utrymmesbegränsningar möter extrem väderexponering. Medan standard M12-alternativ hanterar lågströmssignaler, rymmer denna 15 mm plattform 16–20AWG ledare som bär upp till 10A per stift – avgörande för att driva moderna 500W+ LED-motorer i arkitektoniska och infrastrukturprojekt.
Unik teknisk differentiator: Typdesignhuset integrerasinterna partitioner med flera kärnor—fysiska barriärer som skiljer kraft- och signalbanor inom samma skal. I verkliga installationer (t.ex. tunnelbelysning med 24/7-drift) förhindrar denna partition katastrofala kortslutningar om individuell ledningsisolering slits mot vibrationer, ett felläge som ofta förbises av generiska cirkulära kontakter.

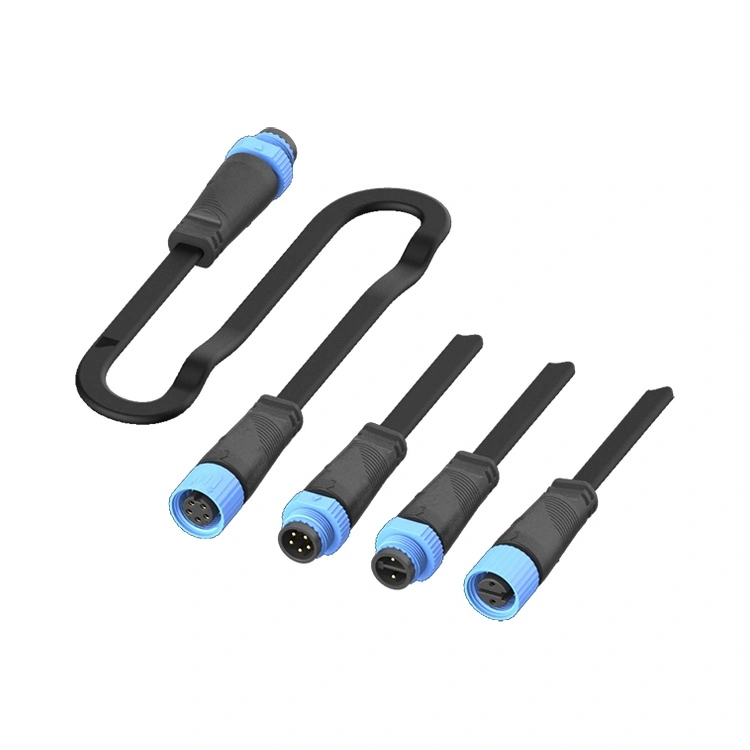

Reunion tillverkar denna serie via en vertikalt integrerad process: precision PA66 formsprutning, automatiserad guldplätering på kopparlegeringskontakter och 100 % elektrisk testning per batch. Tillgänglig i 2-, 3-, 4- och 5-stifts layouter M15-serien vattentät kontakt stöder LED-drivrutiner med både konstant ström och konstant spänning, med en gängad låsmutter som bibehåller vridmomentintegriteten under vindinducerad resonans och daglig termisk cykling.
| Särdrag | Konstruerad fördel för ditt projekt |
| IP67/IP68 Matad tätning | Tål tillfälliga översvämningar (IP67) och kontinuerlig nedsänkning upp till 1,5 m (IP68) – validerad via vatteninträngningstest på batchnivå |
| Kompakt 15 mm typdesign | Passar i slimmade LED-armaturer och stolpmonterade displayer där varje millimeter räknas; minskar vindbelastningen på armaturer. |
| Interna partitioner med flera kärnor | Säkerheten först: Fysisk separation mellan strömkretsar (250V/10A) förhindrar ljusbågar från isoleringskrypning |
| PA66 Boende | Håller längre än metallhöljen i kustnära eller kemiskt aggressiva miljöer. |
| Guldpläterade kontakter | Upprätthåller ≤3mΩ kontaktresistans över 500+ parningscykler |
| Kärnor | 2,3,4,5 stift valfritt |
| Parameter | 2-stift | 3-stift | 4-stift | 5-stift |
| Spänningsvärde | 250V | 250V | 125V | 125V |
| Aktuellt betyg (per pin) | 10A | 10A | 10A | 10A |
| Wire Range | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielektrisk motståndsspänning | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Isolationsmotstånd | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Driftstemperatur:-40°C ~ +105°C
Skydd:IP67 / IP68 (verifierad i parat skick med medföljande O-ring)
Hus:PA66

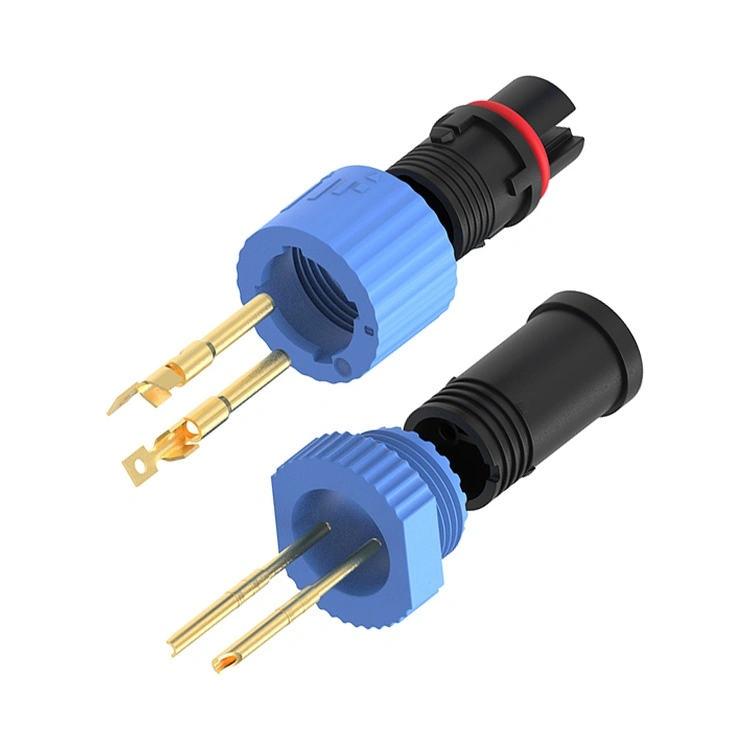

Kontakta:Guldpläterad kopparlegering
Kontaktmotstånd:≤3mΩ
Parningshållbarhet:≥500 gånger
Brandfarlighet:UL 94 V-0
Efterlevnad:RoHS, REACH
| Aspekt | Reunion M15-serien | Premium EU/US-märken | Lågkostnadsalternativ |
| Enhetspris | Volymkonkurrenskraftig (fråga om prisnivåer) | 2–3 gånger högre | Billigare i förväg, men dolda felkostnader |
| Interna säkerhetspartier | Ja – standard för alla stift | Erbjuds sällan | Alltid frånvarande |
| Material för hölje | PA66 | PA eller zinklegering | Återvunnen/okänd kvalitet – blir spröd på 2 år |
| Kontaktplätering | Guldplastning | Guld eller silver (0,1–0,2 µm) | Tenn eller ingen plätering |
| Temperaturintervall | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Spårbarhet | ERP-kodad från hartssats till slutmontering | Ja | Ingen |
| Ledtid | 12–15 dagar | 6–8 veckor | Oförutsägbar (30–60 dagar) |
| Anpassning MOQ | 100 st (för kabelmontage) | 500+ st | Erbjuds inte |
| Ingenjörsstöd | 24h svar, 10 interna ingenjörer | Långsammare på grund av stöd i nivåer | Ingen teknisk uppbackning |
Reunions tillverkningsanläggning (certifierad enligt ISO 9001, 14001 och 13485) arbetar under strikt statistisk processkontroll. Varje produktionsparti av M15-serien vattentät kontakt inkluderar:
Råvara
In-process formsprutningsposter (tryck, temperatur, cykeltid)
100 % elektrisk testning (Hi-pot, isolationsresistans och kontaktresistans)
IP67 nedsänkningstestrapporter (slumpmässigt prov från varje batch – foton och videor behålls)
De M15-serien vattentät kontakt är inte en generisk automationskontakt avsedd för belysning. Den åtgärdar tre verkliga luckor:
Nuvarande kapacitet: M12/M8 hanterar vanligtvis 4A max; M15 levererar10A per stift—nödvändigt för 100W+ LED-moduler.
Säkerhetspartier: De inre hindren ärobligatorisk för SELV-system (Safety Extra Low Voltage) där ström- och styrledningar samexisterar. Utan dem skulle en lös trådtråd kunna kortsluta 250V till en signalledning - förstöra förare.
Varaktighet: M15:s PA66-hölje med UV-stabilisatorer förhindrar solinducerad sprickbildning - ett känt felläge för standard M12 nylonblandningar i utomhusstångfästen.
Tre tekniska skäl:
Termisk expansionsmatch: PA66 expanderar/drar ihop sig med kabelmanteln och LED-huset, vilket minskar tätningens skjuvspänning under -40°C~+105°C svängningar.
Undvikande av galvanisk korrosipå: I kustnära eller avisningssaltmiljöer drabbas metallanslutningar av spaltkorrosion även med plätering. PA66 eliminerar detta helt.
Viktreduktionpå: 40 % lättare än motsvarande metallskal – avgörande för fribärande armar under vindbelastning.
För projekt som uttryckligen kräver metallskärmning (t.ex. EMI-känslig medicinsk belysning), erbjuder Reunion alternativa serier – men för 95 % av utomhus LED-applikationer överträffar PA66 metall i totala ägandekostnader.

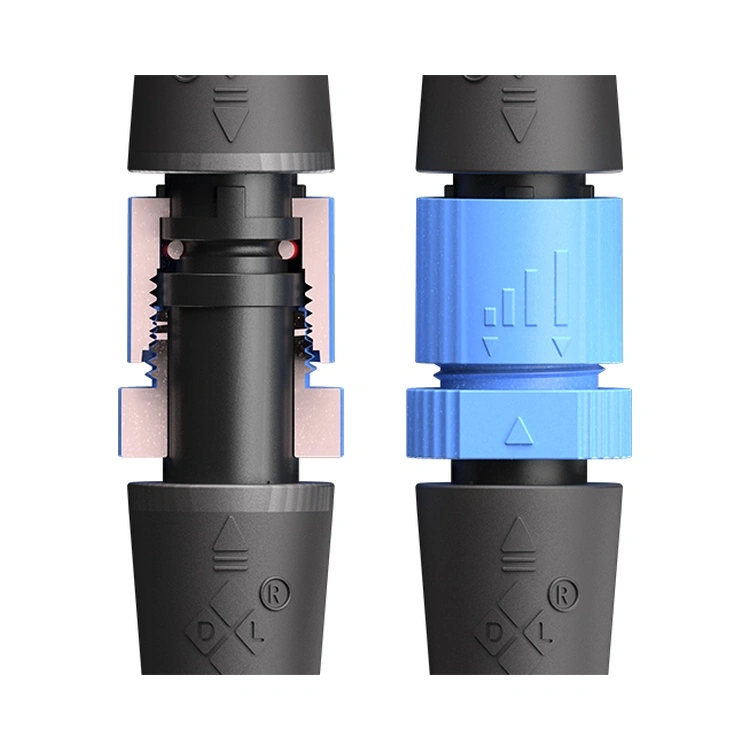

Matchande vridmoment:Dra åt för hand tills O-ringen sitter och applicera sedan0,4–0,6 Nm med en momentnyckel. Överskrid aldrig 0,8 Nm (överkompression förvränger O-ringen).
O-ringsinspektipå:Byt ut den förinstallerade NBR O-ringen varje24 månader för installationer med daglig termisk cykling >30°C delta.
Kabelingång:Underhåll a5× kabeldiameter böjradie vid dragavlastningen för att förhindra mikrogap runt trådisoleringen.
Orientering: Dra alltid kabeln nedåt för att undvika att vatten samlas vid det bakre skalets gränssnitt.
Reunion levererar fabriksmonterade ledningsmattor med fördragna kontakter – vilket eliminerar variationer i fältinstallationen för kritiska infrastrukturprojekt.
