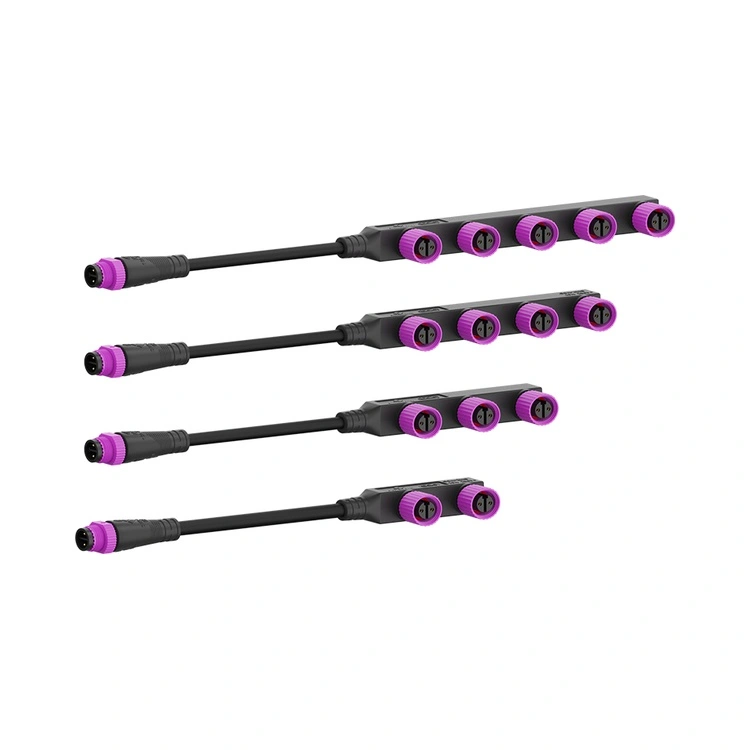

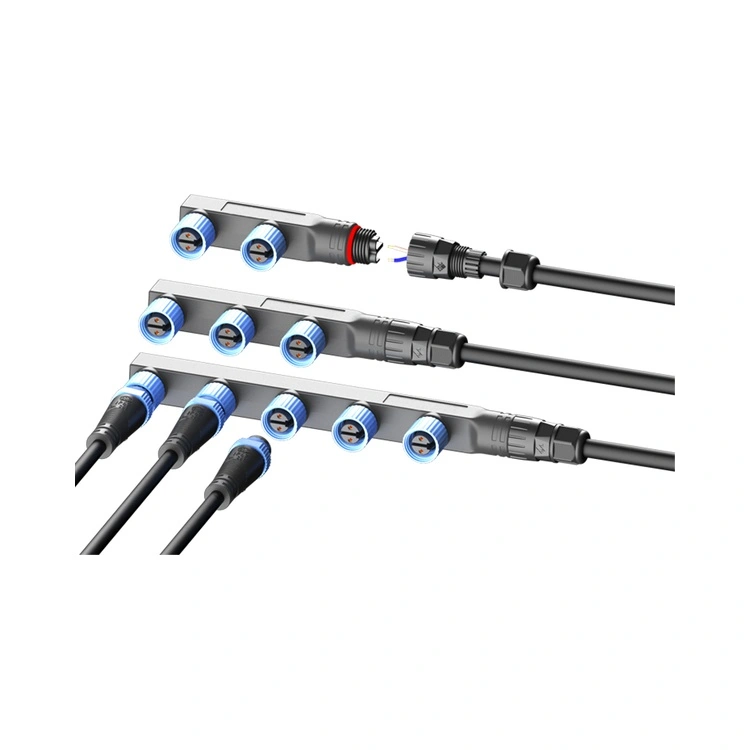

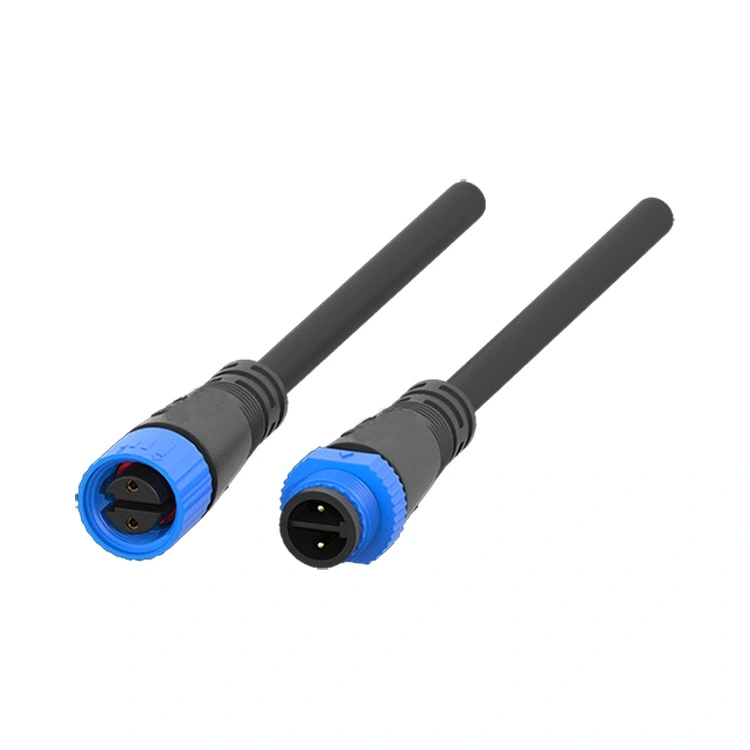

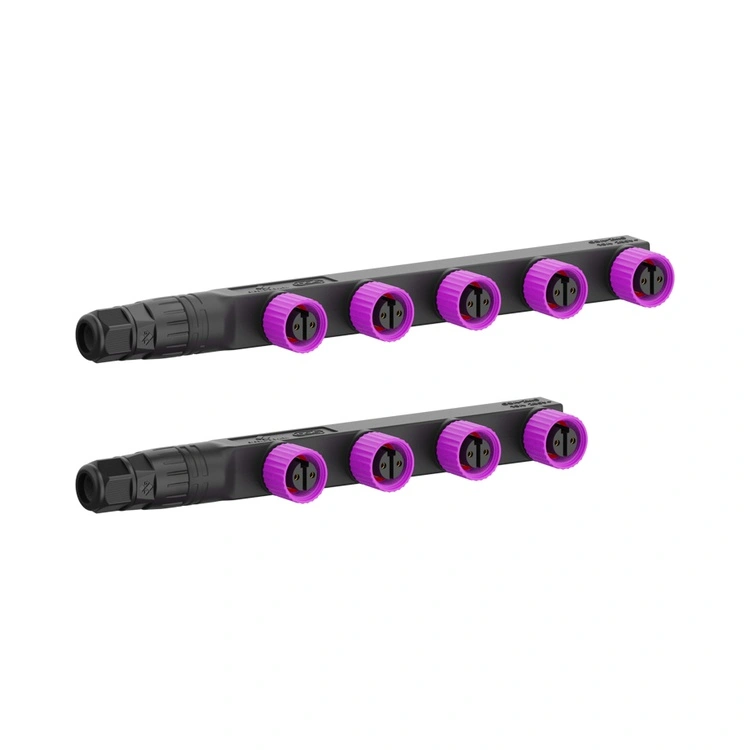

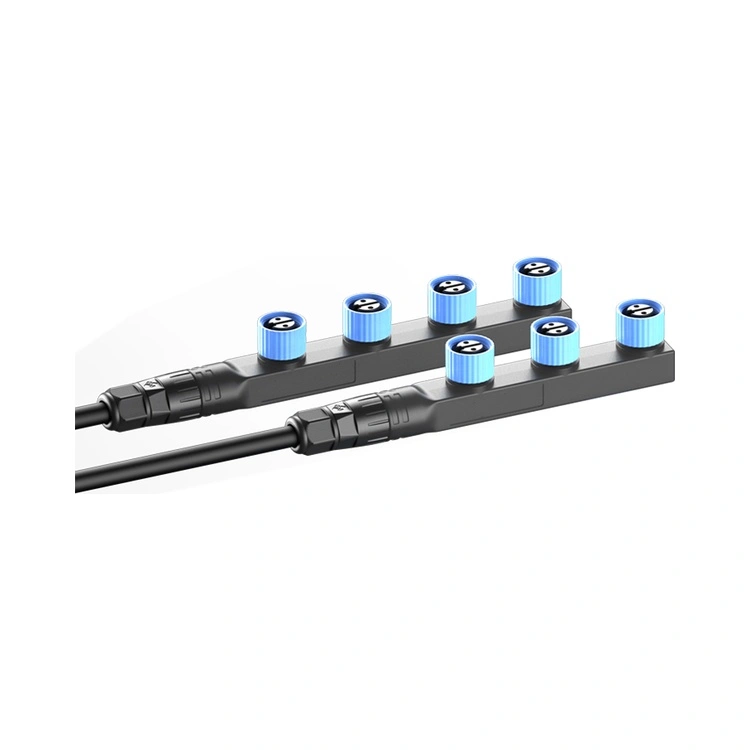

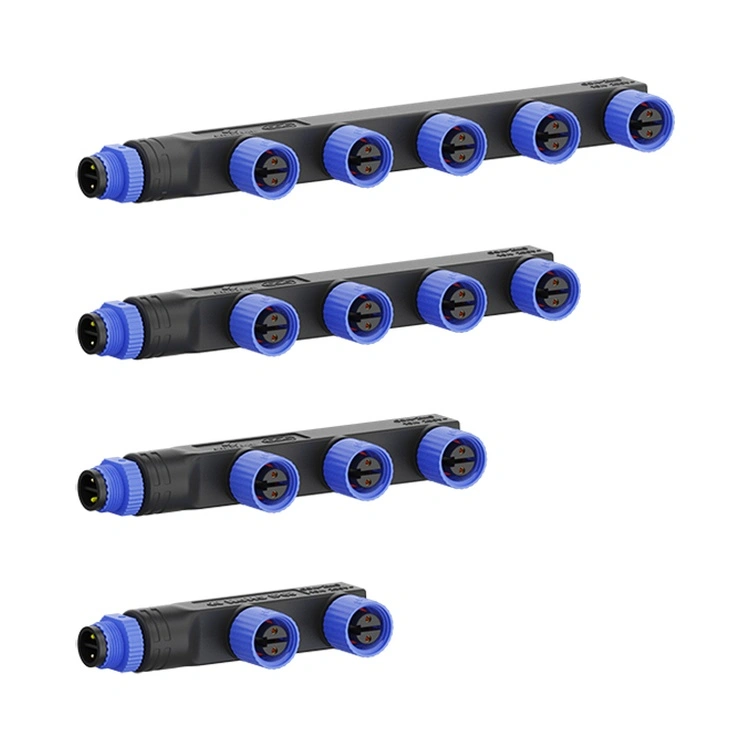

M15-serien LED-ljuskontakt

M15-seriens LED-ljuskontakt är Reunions specialiserade sammankoppling för LED-belysningsindustrin för utomhusbruk - ett av de snabbast växande segmenten inom industriell belysning. Certifierad för gränssnittsstandarder för LED-belysning, denna gängade cirkulära kontakt kombinerar en kompakt 15 mm F-typ design med IP67-klassad tätning, vilket gör den lämplig för gatubelysning, tunnelbelysning, arkitektonisk belysning, stadionstrålkastare och utomhus LED-skärmar.

Kontaktdonets hölje är konstruerat av höghållfast PA66 termoplast, vilket ger utmärkt väderbeständighet, korrosionsskydd och mekanisk hållbarhet utan vikten och korrosionsproblemen från metallalternativ.

En viktig säkerhetsfunktion i M15-serien är dess flerkärniga interna skiljeväggsdesign – separata barriärer mellan strömledarna förhindrar kortslutning från skador på trådisoleringen, ett kritiskt krav för högeffekts LED-installationer där strömförsörjning kan leverera över 500W.

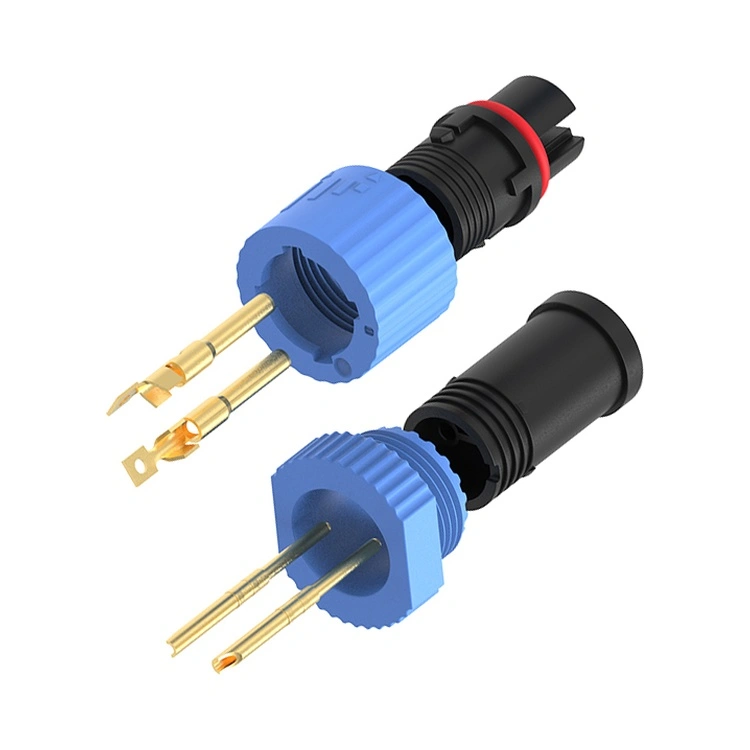

Kontakterna är tillverkade av kopparlegering med guldplätering, vilket bibehåller lågt och stabilt kontaktmotstånd (≤3mΩ) under kontaktens livslängd.

Tillgänglig i 2-, 3-, 4- och 5-stiftskonfigurationer med strömstyrkor upp till 10A, M15-serien stöder LED-drivrutiner med både konstant ström och konstant spänning.

Reunion tillverkar M15-serien genom en vertikalt integrerad process – från precisionsformsprutning till automatiserad montering och 100 % elektrisk testning. Den gängade låsmekanismen säkerställer vibrationsbeständig sammankoppling – avgörande för installationer som utsätts för vind, trafikvibrationer och termisk cykling från -40°C till +105°C.

För ingenjörer som designar utomhusbelysningssystem ger denna kontakt en pålitlig, säker och kompakt lösning som är speciellt skräddarsydd för LED-applikationer, med stöd av Reunions 15 års erfarenhet av tillverkning.

Viktiga försäljningsargument

M15-serien är specialbyggd för utomhus LED-belysning, med funktioner som möter de specifika kraven för långsiktiga utomhusinstallationer.

Tekniska specifikationer

Allmänna specifikationer:

Driftstemperatur:-40°C ~ +105°C

Skyddsbetyg:IP67 / IP68 (matad)

Material i höljet:PA66

Kontaktmaterial:Guldpläterad kopparlegering

Kontaktmotstånd:≤3mΩ

Parningscykler:≥500

Designstandard:Uppfyller standarder för LED-belysningsgränssnitt

Brandfarlighetsklass:UL 94 V-0

Allt material uppfyller RoHS

Applikationer och användningsfall i verkliga världen

M15-seriens LED-ljuskontakt används för utomhusbelysningsapplikationer där tillförlitlighet och säkerhet är av största vikt.

Primära applikationsfält

Gatu- och motorvägsbelysning– LED gatubelysning och motorvägsbelysningssystem.

Tunnelbelysning– Motorvägs- och järnvägstunnelbelysning.

Arkitektur & Fasadbelysning– Bygga konturer, broar och monument.

Stadion och sportbelysning– Stora strålkastarsystem.

Utomhus LED-skärmar– Modulära skyltar och storformatsskärmar.

Landskap & Parkbelysning– Stigbelysning, dekorativa installationer och trädgårdsbelysning.

Solcellsdriven belysning– Off-grid gatu- och gångvägsbelysning.

Certifieringar och kvalitetssäkring

Reunions M15 LED-kontaktproduktionslinje arbetar under strikta processkontroller. IP67-tätning verifieras på varje produktionssats genom faktisk nedsänkningstestning. Testprotokoll, materialcertifikat och inspektionsrapporter bevaras för varje batch, vilket stöder dina kvalitetsrevisioner och krav på kunddokumentation.

Vanliga frågor (FAQ)

1. Varför har M15 LED-kontakten interna skiljeväggar mellan ledarna – är detta en standardfunktion?

Den interna partitionsdesignen med flera kärnor är ensäkerhetsfunktion speciellt konstruerad i M15-serien för LED-belysningstillämpningar. I högeffekts LED-installationer kan strömförsörjningen leverera >500W vid spänningar upp till 350V DC. Om ett isoleringsskikt av tråd skadas (under installation eller från vibrationer), kan exponerade ledare kortslutas - vilket orsakar förarfel eller till och med brand. De interna skiljeväggarna ger fysisk åtskillnad mellan ledarna i anslutningsstommen, vilket förhindrar kontakt även om isoleringen äventyras. Denna funktion ärinte standard i allmänna kontakter (M8/M12) och är en viktig differentiator för M15. Reunions skiljeväggar är gjutna i ett stycke med isolatorn – inte läggs till som separata komponenter – vilket säkerställer att de förblir effektiva under kontaktens livslängd.

2. Vilket är det korrekta vridmomentet för M15-kopplingsmuttern, och hur ska IP67-tätningen bibehållas över tiden?

För att uppnå och bibehålla IP67-tätning i utomhus LED-installationer rekommenderar Reunion:

Parningsmoment– Dra åt kopplingsmuttern för hand tills O-ringen kommer i kontakt med panelytan, applicera sedan ytterligare vridmoment på0,4-0,6Nmmed hjälp av en momentnyckel. Överskrid inte 0,8Nm.

O-ring inspektion– Den förinstallerade O-ringen bör inspekteras vid varje underhållscykel. Byt ut om deformation, sprickbildning eller härdning är synlig.

O-ringsbyteschema– För utomhusinstallationer med daglig termisk cykling, byt ut O-ringar vart 2-3 år som en del av förebyggande underhåll.

Kabelböjningsradie– Håll en minsta böjradie på5× kabeldiameter vid kontaktingången för att förhindra stress på kabeltätningen.

Kabelorientering– Rikta kabelutgången nedåt för att förhindra att vatten samlas nära tätningsgränssnittet.

Rengöring före återinkoppling– Rengör kontaktens utsida med milt rengöringsmedel och vatten innan du återansluter för att förhindra att skräp äventyrar tätningen.
