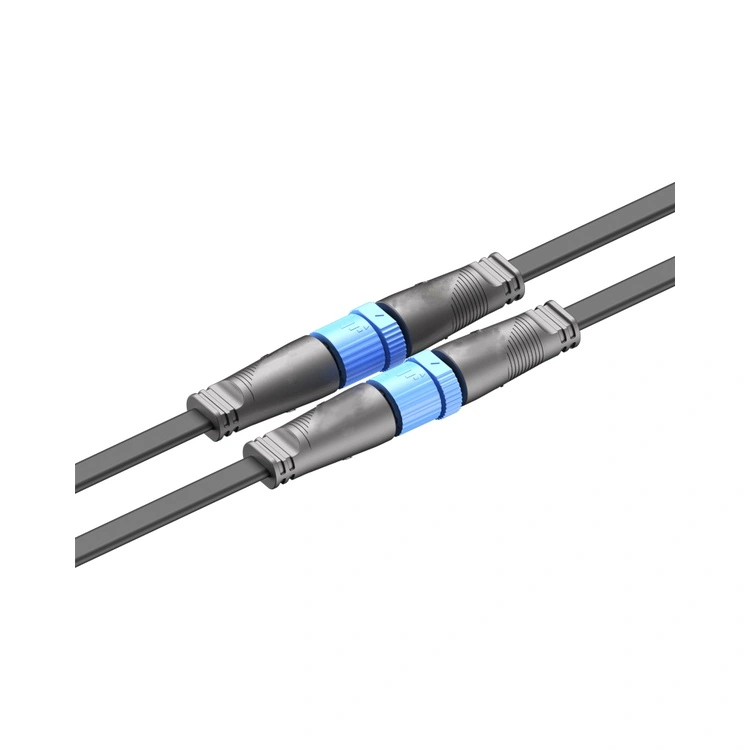

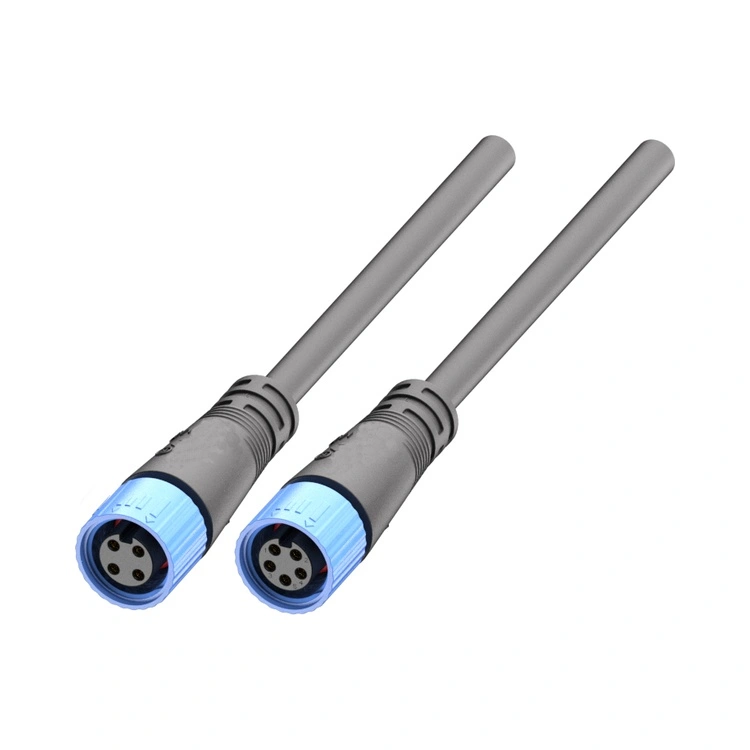

M15-serien vattentät plastkontakt

Viktiga försäljningsargument

Den vattentäta plastkontakten M15 ger unika fördelar som metallkontakter inte kan ge, särskilt i kustnära, marina och viktkänsliga applikationer.

Tekniska specifikationer

Allmänna specifikationer:

Driftstemperatur:-40°C ~ +105°C

Skyddsbetyg:IP67 / IP68 (matad)

Material i höljet:PA66

Kontaktmaterial:Guldpläterad kopparlegering

Kontaktmotstånd:≤3mΩ (initial)

Parningscykler:≥500

Designstandard:Uppfyller LED-belysning och gränssnittsstandarder för utomhusutrustning

Brandfarlighetsklass:UL 94 V-0

Vikt:Cirka 60 % lättare än jämförbara mässingskontakter

Allt material uppfyller RoHS

Anpassnings- och tillverkningsprocess

Reunions in-house formsprutningskapacitet gör det möjligt för tillverkare av utomhusutrustning att skräddarsy den vattentäta M15-plastkontakten till deras specifika designkrav – från färg och struktur till kabelmontage och förpackning.

Anpassningsbara alternativ för plastkontakter

Husets färg– Alla RAL- eller Pantone-färger gjutna direkt i materialet – ingen målning eller sekundär efterbehandling krävs. Färgen är integrerad och kommer inte att flisa eller flagna.

Ytstruktur– Släta, matta eller strukturerade ytor för grepp eller estetiska krav.

Kabelaggregat– Anpassad längd (0,1 m till 20 m), PUR (olje-/kemikaliebeständig) eller PVC-mantel, enkel- eller dubbelände, med eller utan övergjuten dragavlastning.

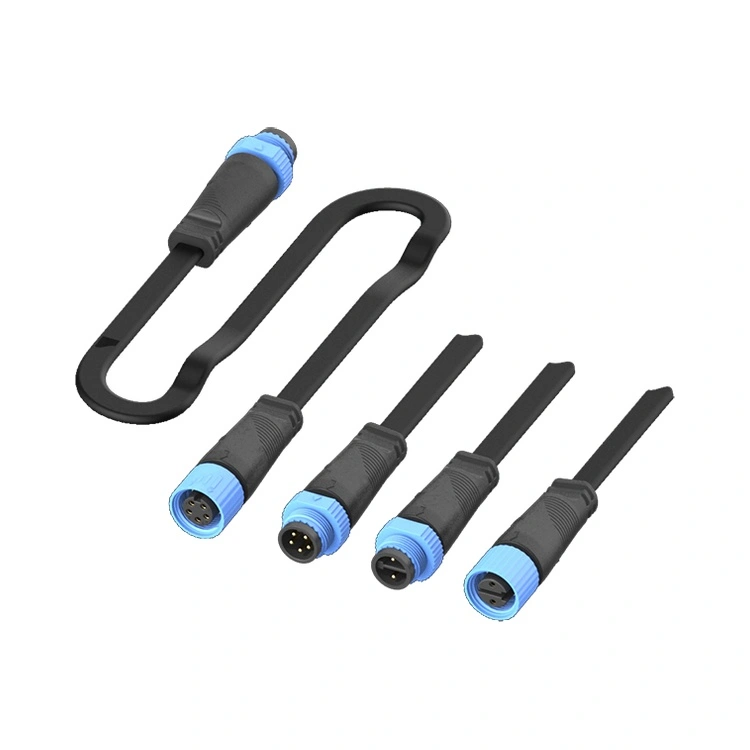

Kontakt Laddar– 2, 3, 4 eller 5 stift efter behov; oanvända positioner lämnas tomma eller försedda med blindstift för mekanisk balansering.

Kabelmärkning– Anpassade utskrifter eller värmekrympetiketter för kretsidentifiering.

Anslutningsorientering– Raka eller rätvinkliga versioner för panelmontering eller kabelmontering.

Förpackning– Antistatiska påsar, rullar eller specialmärkta kartonger för automatiserade monteringslinjer.

Tillverkningsprocessflöde

Reunion driver en dedikerad formsprutningsanläggning inom sin 4 000 m² stora fabrik i Shenzhen:

Material Torkning– PA66 är exakt torkad för att avlägsna fukt och förhindra formfel.

Formsprutning– Precisionsgjutning på automatiserade pressar med ±0,02 mm toleranskontroll; färgpigment tillsatt direkt till hartset.

Kontakta Stämpling & Plätering– Höghastighetsstämpling av kopparlegering med selektiv guldplätering i automatiserade fatpläteringslinjer.

Sekundär verksamhet– Insättning av guldpläterade kontakter och O-ringstätningar i det gjutna huset.

Kabelbearbetning– Automatisk skärning, skalning och förtenning; intern PUR/PVC-kabelextrudering för anpassade kabelmontage.

Montering– Halvautomatiska linjer med synkontrollerad kontaktplacering och vridmomentkontrollerad infästning.

Elektrisk provning– 100 % verifiering av kontinuitet, isolationsresistans (≥5000MΩ) och dielektriskt motstånd.

Miljöprovtagning– Batchprovtagning för IP67 nedsänkning (1m, 30min) och termisk cykling.

Förpackning– Antistatisk vakuumtätning med torkmedel; exportklassad kartongförpackning med anpassad märkning efter behov.

Certifieringar och kvalitetssäkring

Reunion's M15 plastic connector production line operates under strict process controls.. IP67 sealing is verified on every production batch through actual immersion testing (1m, 30 minutes) using water. Testprotokoll, materialcertifikat och inspektionsrapporter bevaras för varje batch, vilket stöder dina kvalitetsrevisioner och krav på kunddokumentation.

Vanliga frågor (FAQ)

1. Hur fungerar plasten M15 i saltspraymiljöer jämfört med metallkontakter?

M15:s PA66-hus äri sig korrosionsbeständig— den rostar inte eller oxiderar. In independent salt spray testing per ASTM B117 (96 hours), we observed no surface degradation, no reduction in sealing integrity (IP67 verified post-test), and contact surfaces remained within specification due to gold plating. By contrast, brass connectors with nickel plating often show visible corrosion (pitting, white rust) within 48-72 hours of salt spray exposure, which can compromise the O-ring seal and thread integrity. För marina miljöer (offshore-plattformar, kustbelysning, fartyg) överträffar plasten M15 avsevärt pläterade metallkontakter.

2. Ger plasthöljet samma tillförlitlighet som metallkontakter under många cykler?

Ja. Medan höljet är av plastgängat låsgränssnitt innehåller metallinsatser för att säkerställa konsekvent vridmomentbehållning under hundratals parningscykler. Reunion's testing shows retention force remains >90% of initial specification after 500 mating cycles, thread wear is minimal due to metal-to-metal thread engagement, and the O-ring seal remains effective across the temperature range. For high-cycle applications (e.g., annual maintenance requiring connector disconnection), we recommend lubricating the O-ring with silicone grease at each mating to extend seal life.
