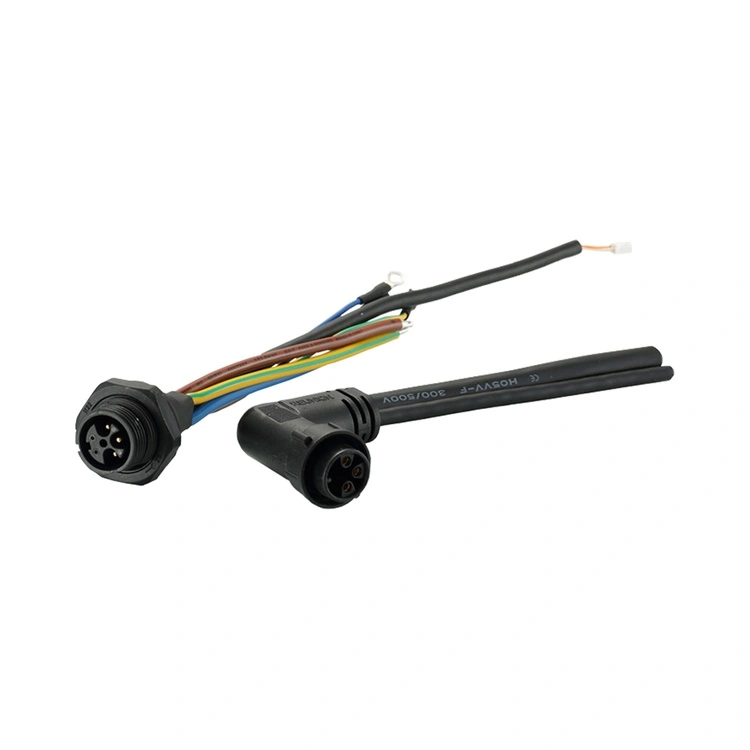

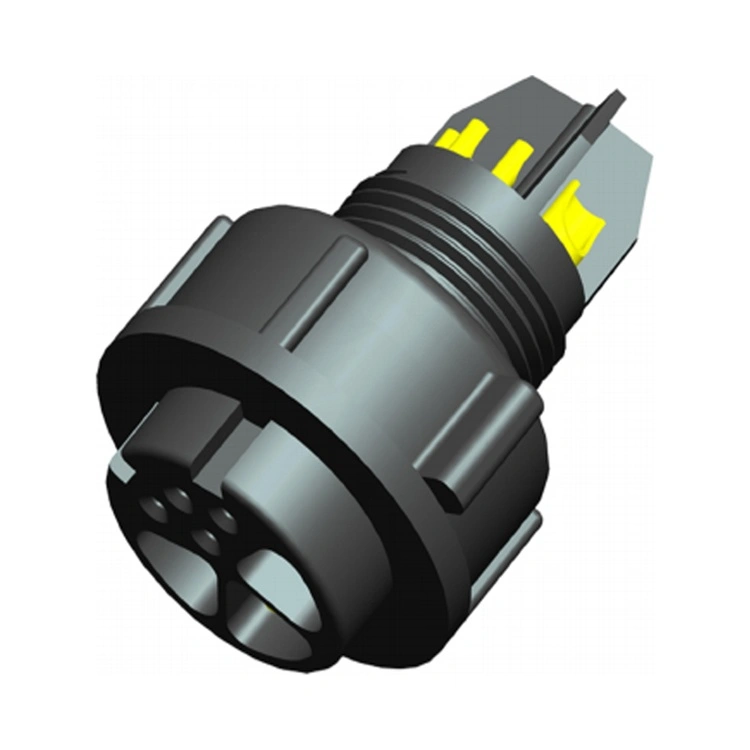

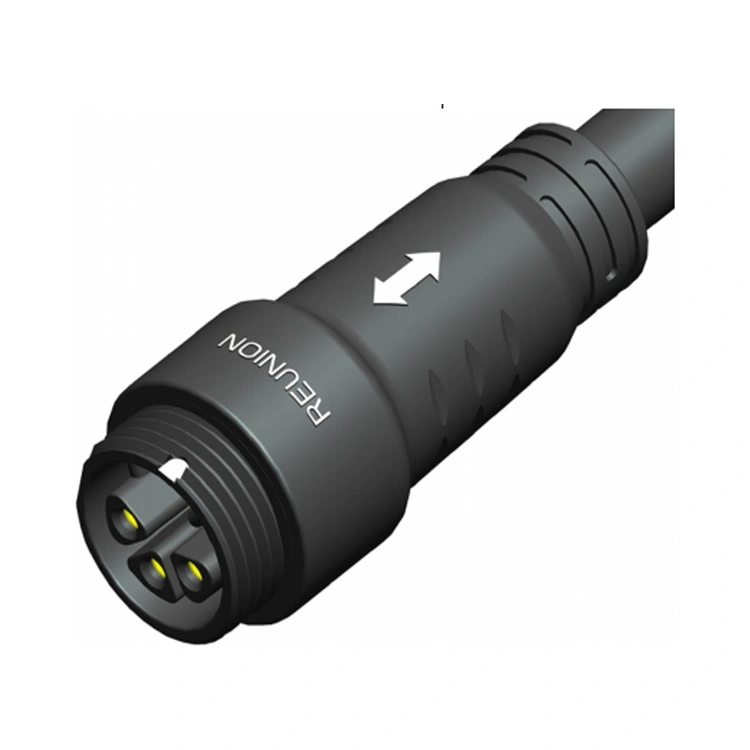

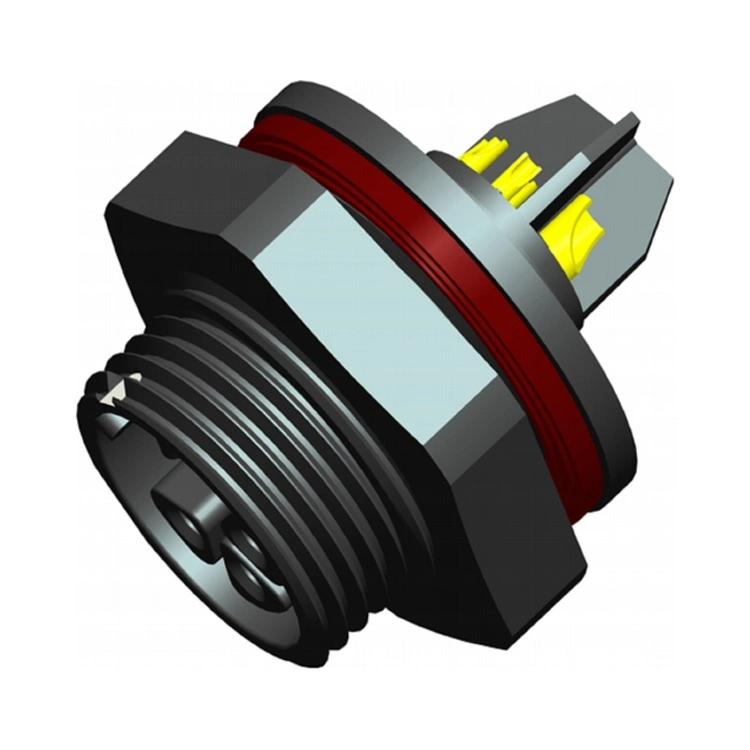

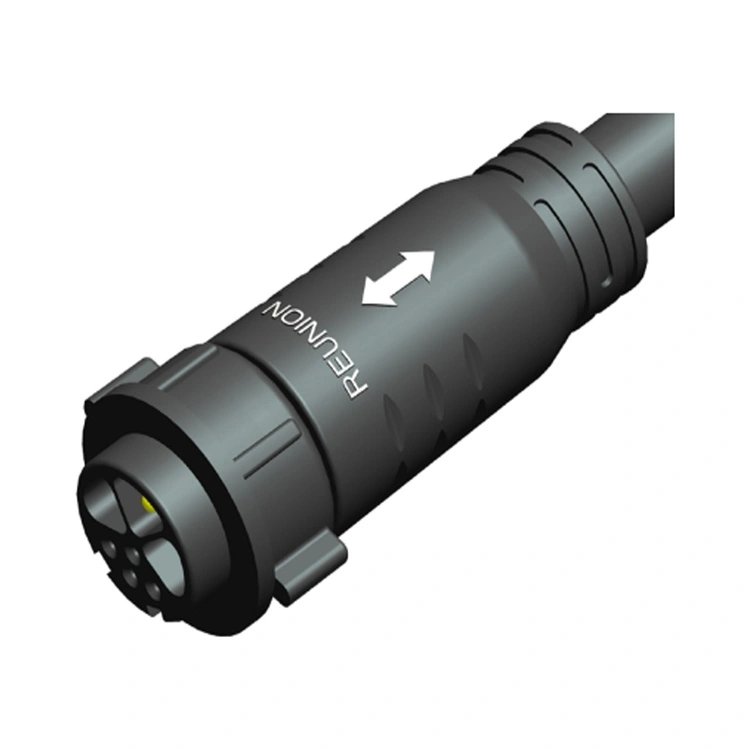

M Series Power & Signal Hybrid Connector är Reunions integrerade sammankopplingslösning för applikationer som kräver både ström och dataöverföring i ett enda kompakt hölje. Denna kontakt kombinerar den robusta miljötätningen och gängade låsmekanismen i M-serien med hybrideffekt-signalkontaktkonfigurationer – vilket eliminerar behovet av separata ström- och signalkablar.
Strömkontakterna är designade för säkra anslutningar med låg resistans med trådmätare upp till 14 AWG, medan signalkontakterna är skärmade och placerade för att minimera överhörning. Reunion tillverkar M-serien genom en vertikalt integrerad process – från precisionsbearbetning till automatiserad montering och 100 % elektrisk testning. För ingenjörer som designar kompakt industriell utrustning, robotteknik eller automatiserade system, ger denna kontakt en pålitlig, effektiv lösning som minskar kabeldragningskomplexiteten och kraven på panelutrymme.
| Särdrag | Förmån |
| Ström och signal i en kontakt | Kombinerar strömförsörjning (upp till 22A) och signalöverföring i ett enda gränssnitt – reducerar panelutrymme, kabelantal och installationstid. |
| IP67 Miljötätning | Dammtät och skyddad mot tillfällig nedsänkning - tillförlitlig för industri-, tvätt- och utomhusmiljöer. |
| Gängad låsmekanism | Vibrationsbeständig sammankoppling – förhindrar oavsiktlig frånkoppling i applikationer med hög vibration. |
| Flera Power-Signal-konfigurationer | 1M-serien 2+4Pin, 7Pin och 9Pin 2M-serien 3+2, 3+4Pin och 9Pin – anpassar sig till olika effekt- och signalkrav. |
| Guldpläterade kontakter | Lågt kontaktmotstånd och korrosionsskydd – bibehåller prestanda över hundratals parningscykler. |
| -40°C till +105°C Drift | Brett temperaturområde täcker extrema industriella och utomhusförhållanden. |
| Flexibla uppsägningsalternativ | Löd, dopplödning och PCB – anpassar sig till olika monteringsmetoder. |
| Parameter | 1M-serien | 2M-serien |
| Kontaktkonfigurationer | 2+4 stift, 7 stift, 8 stift | 3+2stift, 3+4stift, 9stift |
| Starkström | 12A | 22A |
| Strömspänning | 250V | 800V |
| Signalström | 6A | 9A |
| Signalspänning | Upp till 50V AC/DC | |
| Isolationsmotstånd | ≥2000MΩ | ≥2000MΩ |
| Parningscykler | ≥1000 gånger | ≥1000 gånger |
| Driftstemperatur | -40°C ~ +105°C | -40°C ~ +105°C |
| Skyddsbetyg | IP67 (sammankopplat skick) | IP67 (sammankopplat skick) |
| Material för hölje | PA6 | PA6 |
| Kontaktmaterial | Kopparlegering med guldplätering | Kopparlegering med guldplätering |
M Series Power & Signal Hybrid Connector används i branscher där kombinerad effekt-signalanslutning förenklar utrustningsdesign och minskar installationens komplexitet.
Robotik – Motorkraft + omkodarfeedback, armslutsverktygskraft + sensorsignaler.
Industriell automation – Manöverdonseffekt + positionsåterkoppling, ventilkontroll + statusövervakning.
Medicinsk utrustning – Pumpeffekt + flödessensorsignaler, effekt för diagnostisk utrustning + data.
LED-belysning – LED-drivrutiner med hög effekt + DALI/DMX-styrsignaler.
Industriella sensorer – Sensorkraft + IO-Link-kommunikation.
Fordonstillverkning – Monteringslinjeutrustnings ström + styrsignaler.
Förnybar energi – Solar tracker power + position feedback.
| Certifiering | Omfattning |
| ISO 9001:2015 | Kvalitetsstyrning – design, produktion och service efter försäljning. |
| ISO 14001:2015 | Miljöledning – verifierad avfallsminskning och hållbara metoder. |
| ISO 13485:2016 | Kvalitetshantering för medicintekniska produkter – tillämplig för M-serien som används i diagnostik- eller övervakningsutrustning. |
| UL erkänd | Säkerhetscertifiering på komponentnivå för nordamerikanska marknader. |
| RoHS | Begränsning av farliga ämnen – överensstämmelse med EU-direktivet. |
Reunions M-series produktionslinje arbetar under strikta processkontroller. IP67-tätning verifieras på varje produktionssats genom faktisk nedsänkningstestning. Testprotokoll, materialcertifikat och inspektionsrapporter bevaras för varje batch.
Båda kontakterna kombinerar kraft och signal i ett enda gränssnitt, men de tjänar olika applikationsbehov:
| Aspekt | Hybrid i M-serien | X-serien hybrid |
| Låsmekanism | Gängat låssystem | Snabbt roterande låssystem |
| Tätning | IP67 (standard) | IP67 (standard) |
| Effektvärde | Upp till 22A | Upp till 30A |
| Skalstorlek | 1M, 2M-serien | 1X, 3X-serien |
| Primär tillämpning | Industri, robotteknik, LED-belysning, | Testutrustning, robotteknik, batteri, energi, LED-display |
