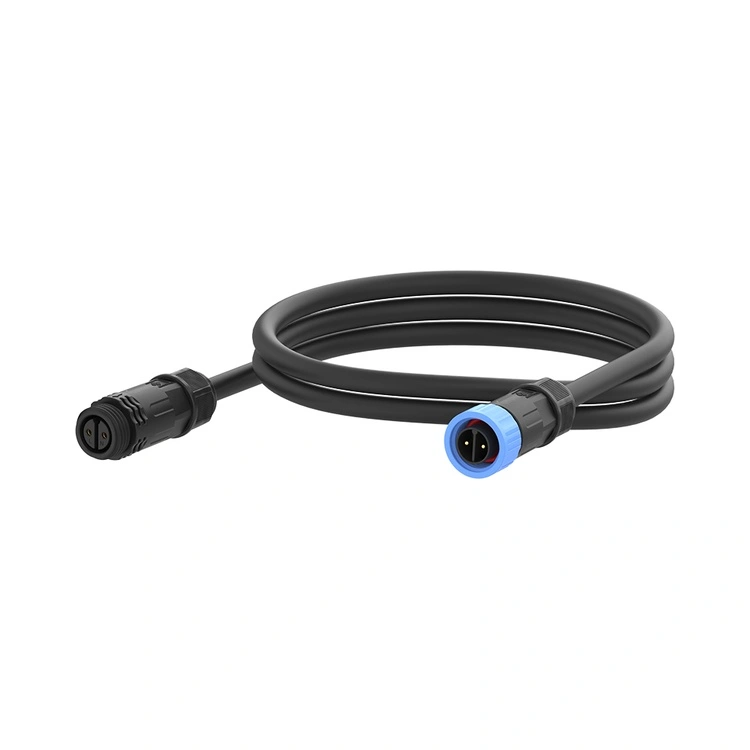

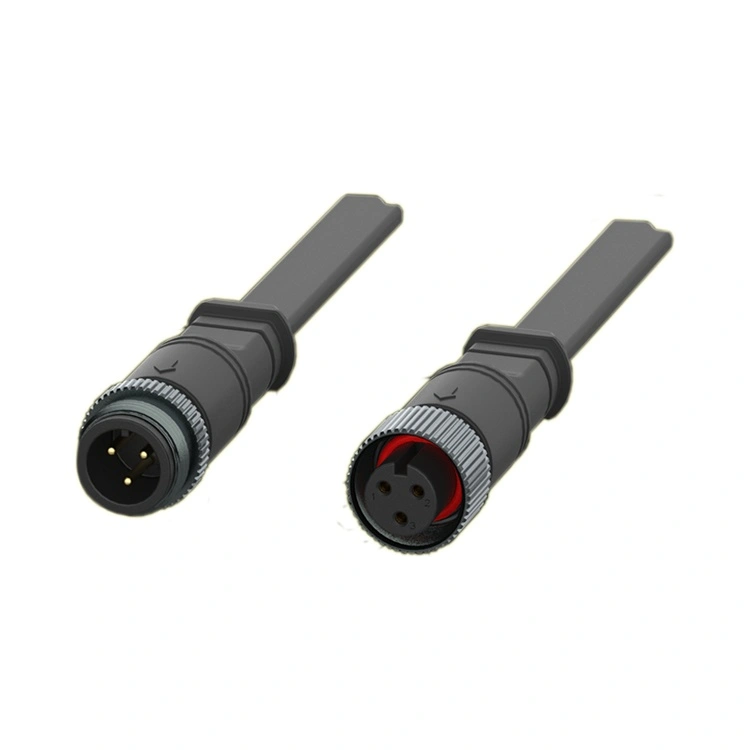

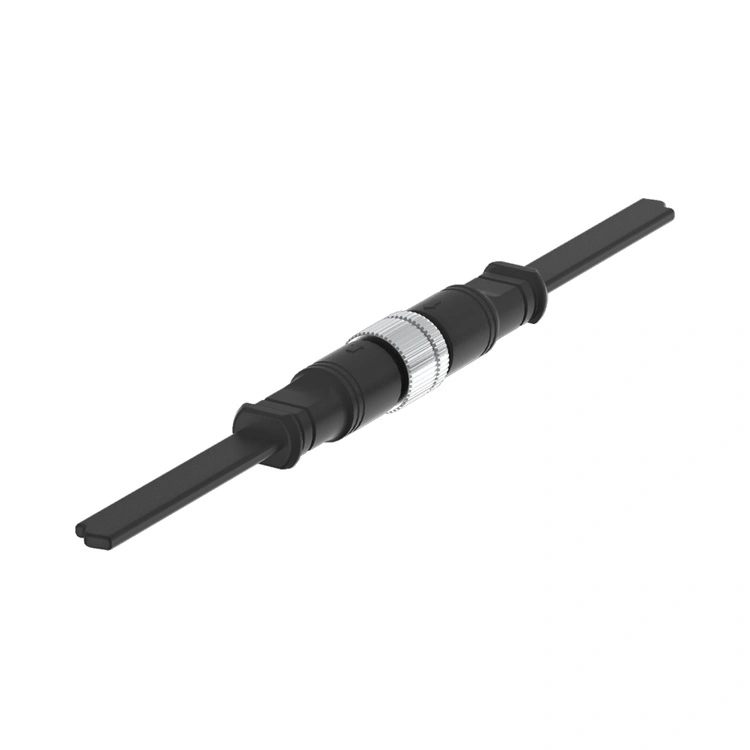

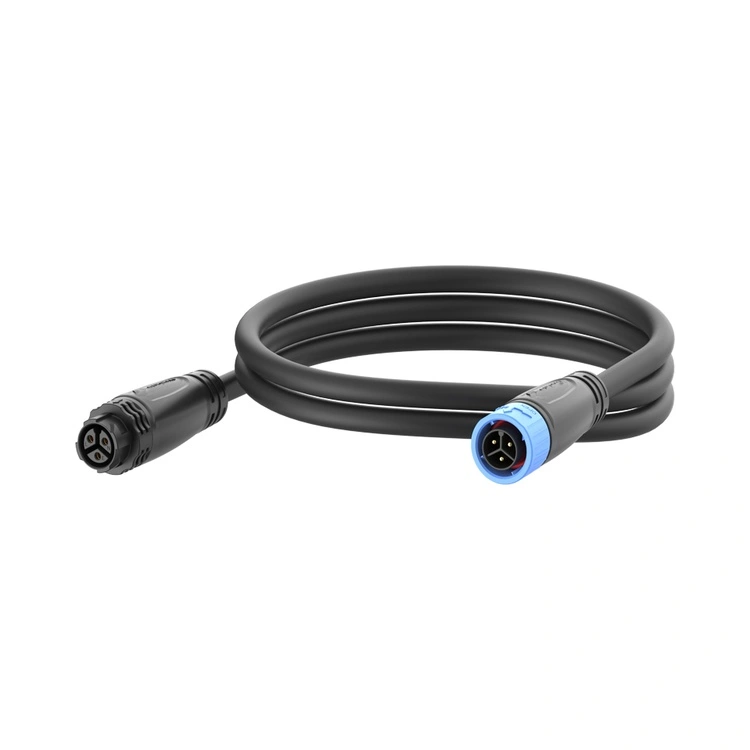

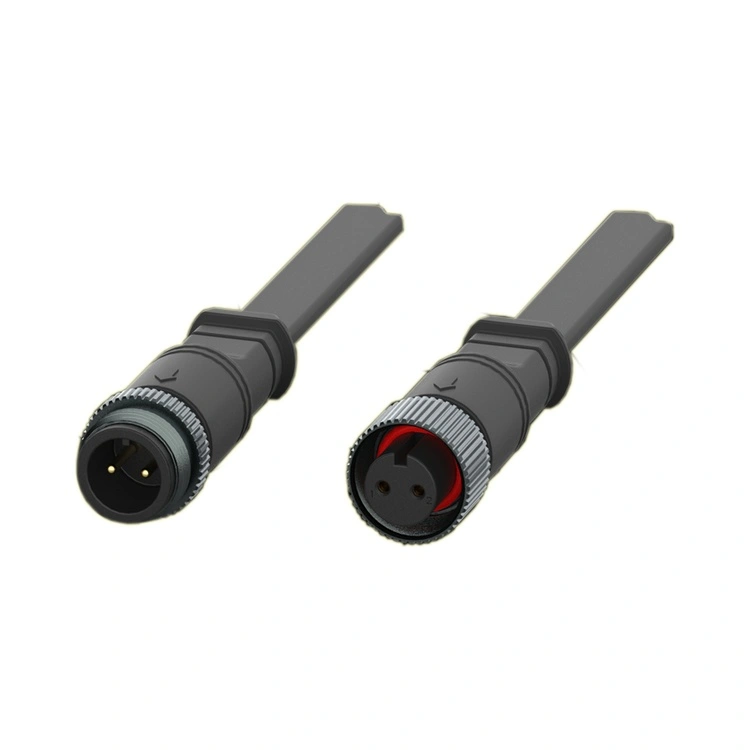

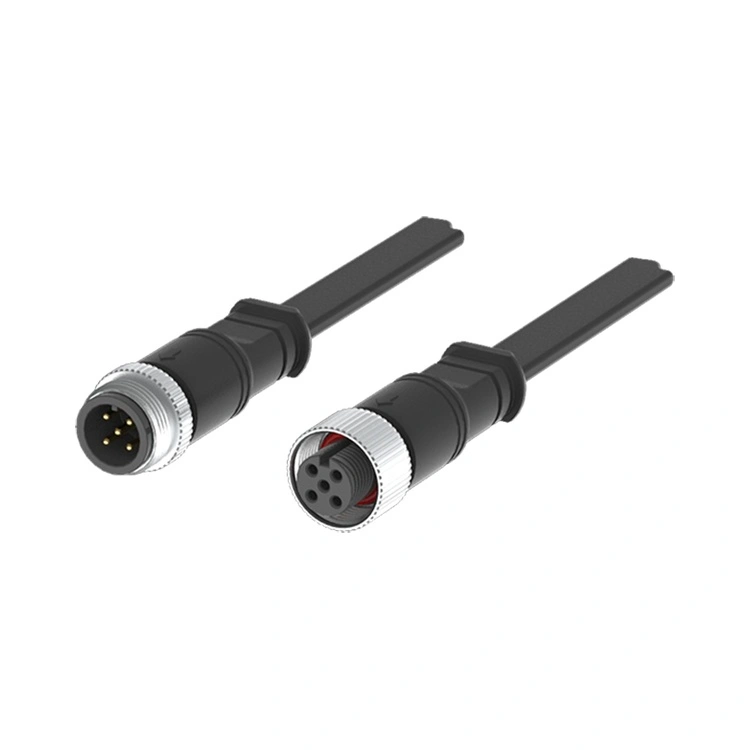

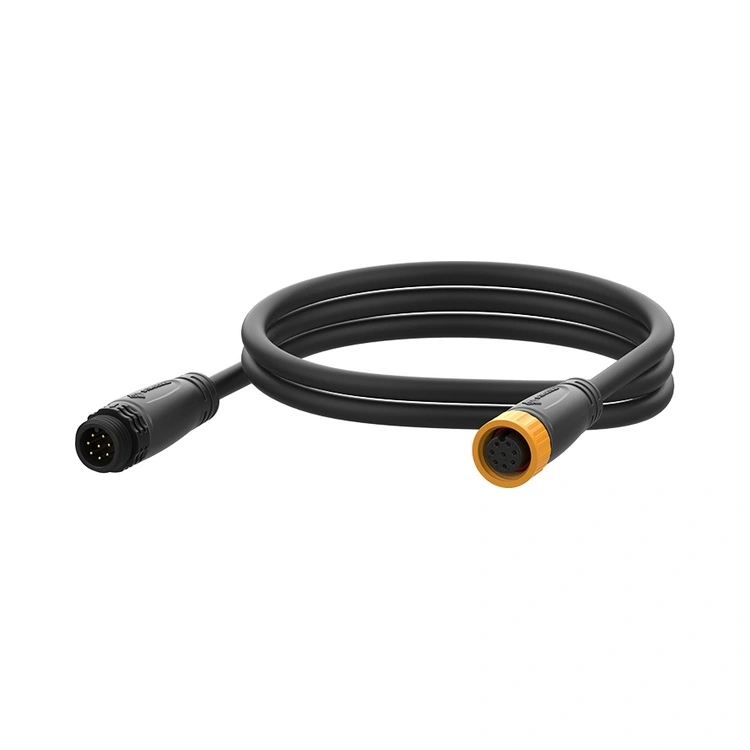

M16-seriens LED-ljuskontakt är Reunions specialiserade sammankoppling för intelligenta LED-belysningssystem – från gatubelysning med dimningskontroll till arkitektonisk belysning med färgskiftande möjligheter. Denna gängade cirkulära kontakt kombinerar ett robust 16 mm-gränssnitt med IP67/IP68-tätning, vilket gör den lämplig för utomhusinstallationer där både ström- och signalintegritet är avgörande.
Tillgänglig i 2- till 8-stiftskonfigurationer, inklusive nyckelhybridversionen med 2+4 stift (2 strömstift + 4 signalstift), stöder M16-serien både högströmsströmförsörjning (upp till 15A) och lågspänningsstyrsignaler (DALI, DMX, 0-10V dimning eller RS-485) i en enda kompakt kontakt.
Huset är konstruerat av högtemperatur termoplast med utmärkt väderbeständighet, medan kontakter är bearbetade av mässing med selektiv guldplätering för att säkerställa låg och stabil kontaktmotstånd. Reunion tillverkar M16-serien genom en vertikalt integrerad process – från precisionsbearbetning och formsprutning till automatiserad montering och 100 % elektrisk testning.
Tillgänglig i panelmonterade och kabelmonterade versioner med löd- eller PCB-avslutningar, M16-serien anpassar sig till olika armaturdesigner. För ingenjörer som designar anslutna belysningssystem för smarta städer, tunnlar eller sportarenor ger denna kontakt en pålitlig, vädertät sammankoppling som minskar antalet kablar och förenklar installationen.
| Särdrag | Förmån |
| IP67/IP68 Miljötätning | Tål damm, regn och tillfällig nedsänkning – tillförlitlig för gatubelysning utomhus, tunnelbelysning och sportarenor. |
| Hybrid 2+4-stiftskonfiguration | Kombinerar 2 strömstift (10A) och 4 signalstift (3A) i en kontakt – minskar antalet kablar och förenklar armaturdragningen. |
| Effektvärden upp till 15A | Hanterar högeffekts LED-laster—lämplig för gatubelysning, strålkastare och stadionbelysning. |
| Signalvänlig design | Separata ström- och signalkontakter förhindrar störningar |
| Gängad låsmekanism | Vibrationsbeständig parning – förhindrar att den lossnar från vind, trafikvibrationer och termisk cykling. |
| Guldpläterade mässingskontakter | Lågt kontaktmotstånd (≤3mΩ) och korrosionsskydd – upprätthåller konsekvent prestanda för LED-drivrutiner och styrsignaler. |
| -40°C till +105°C Drift | Brett temperaturområde täcker extrema utomhusförhållanden – från arktiska vintrar till ökensomrar. |
| Alternativ med flera stift (2-8 stift) | Stöder enkla armaturer med enbart energi och komplexa flerkanaliga färgskiftande armaturer. |
| Parameter | 2-stift | 3-stift | 4-stift | 5-stift | 6-stift | 7-stift | 8-stift | 2+4-stift |
| Spänningsvärde | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Aktuellt betyg | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Trådsektion | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Driftstemperatur:-40°C ~ +105°C
Skyddsbetyg:IP67 / IP68 (matad)
Material i höljet:Högtemperatur termoplast
Kontaktmaterial:Guldpläterad kopparlegering
Kontaktmotstånd:≤3mΩ
Parningscykler:≥500
Brandfarlighetsklass:UL 94 V-0
Allt material uppfyller RoHS
Smart gatubelysning– Centraliserade dim- och övervakningssystem med DALI eller 0-10V styrning.
Tunnelbelysning– Kraftfulla armaturer med ljusreglering och felanmälan.
Arkitektur & Fasadbelysning– RGB och tunable-white system som kräver DMX-kontroll.
Stadion och sportbelysning– Högeffektsstrålkastare med dimning och kontroll på plats.
Industriell High-Bay-belysning– Lager- och fabriksbelysning med rörelseavkänning och dagsljusskörd.
Marine & Offshore Belysning– Korrosionsbeständiga fixturer för fartyg och offshoreplattformar.
Solcellsdriven belysning– Off-grid system med batterihantering och dimning.
Singapores Land Transport Authority uppgraderade 25 000 gatubelysningar till smarta LED-armaturer med centraliserad dimning och felrapportering via DALI-protokoll. Projektet krävde kontakter som kunde överföra både ström- och DALI-styrsignaler i en enda kabel – vilket minskade installationskomplexiteten och kabelkostnaden. Reunion levererade M16-serien med 2+4 hybridkonfiguration (2 strömstift för LED-drivenhet, 4 signalstift för DALI), IP67-tätning och förmonterade PUR-kabelmattor.Över 25 000 kontakter levererades över hela projektet. Efter två års drift i Singapores tropiska klimat (hög luftfuktighet, kraftigt regn), rapporterade projekteten anslutningsfelfrekvens på 0,01 %. Kunden krediterade 2+4-hybriddesignen för att möjliggöra en enkelkabelinstallation, vilket minskade kabeldragningstiden med 35 % jämfört med tidigare separata kraft-/signalinstallationer.
| Certifiering | Omfattning |
| ISO 9001:2015 | Kvalitetsstyrning – design, produktion och service efter försäljning. |
| ISO 14001:2015 | Miljöledning – verifierad avfallsminskning och hållbara metoder. |
| ISO 13485:2016 | Kvalitetshantering för medicinsk utrustning—gäller M16 som används i diagnostik- eller övervakningsutrustning. |
| UL erkänd | Säkerhetscertifiering på komponentnivå för nordamerikanska marknader. |
| RoHS | Begränsning av farliga ämnen – överensstämmelse med EU-direktivet. |
Reunions M16 LED-kontaktproduktionslinje arbetar under strikta processkontroller. IP67-tätning verifieras på varje produktionssats genom faktisk nedsänkningstestning. Testprotokoll, materialcertifikat och inspektionsrapporter bevaras för varje batch, vilket stöder dina kvalitetsrevisioner och krav på kunddokumentation.
2+4 hybridkonfigurationen är speciellt värdefull försmarta LED-belysningssystem där både effekt- och styrsignaler krävs:
2 strömstift leverera hög ström (10A) vid 250V för LED-drivrutinen.
4 signalstift bära lågspänningsstyrsignaler (t.ex. DALI, DMX, 0-10V dimning eller RS-485-data).
Genom att kombinera båda i en kontakt eliminerar du behovet av separata ström- och signalkablar – vilket minskar installationstiden, kabelkostnaden och panelutrymmet. Detta är särskilt värdefullt för smart gatubelysning, där armaturer ofta sitter långt ifrån varandra, och att köra en enda hybridkabel är betydligt mer kostnadseffektivt än att köra separata ström- och styrkablar.
Ja – 2+4-hybridkonfigurationen tillhandahåller4 oberoende signalkontakter, vilket gör att flera protokoll kan bäras i samma anslutning. Till exempel:
DALI kräver 2 ledningar (data + jord).
DMX(RS-485) kräver 3 ledningar (data+, data-, jord).
0-10V dimning kräver 2 ledningar (dim + jord).
Med 4 signalstift kan du stödja DALI (2 stift) + en extra kontrollkanal, eller en fullständig DMX-implementering (3 stift) + en reserv. För applikationer som kräver fler signallinjer (t.ex. tunable-white + RGB-färgkontroll) rekommenderar vi att du använder 5-, 6- eller 8-stiftskonfigurationerna. Vårt ingenjörsteam kan hjälpa dig att välja den optimala stiftkonfigurationen för dina specifika protokollkrav.
För att uppnå och bibehålla IP67/IP68-tätning i utomhus LED-installationer rekommenderar Reunion:
Parningsmoment– Dra åt kopplingsmuttern för hand tills O-ringen kommer i kontakt med panelytan, applicera sedan ytterligare vridmoment på0,6-0,8 Nmmed hjälp av en momentnyckel. Överskrid inte 1,0Nm.
O-ring inspektion– Byt ut O-ringen om deformation, sprickbildning eller härdning är synlig.
Ersättningsschema– För LED-installationer utomhus (daglig termisk cykling, UV-exponering, regn), byt ut O-ringar vart 2-3 år som en del av förebyggande underhåll.
Kabelböjningsradie– Håll en minsta böjradie på5× kabeldiameter vid kontaktingången för att förhindra stress på kabeltätningen.
Kabelorientering– För utomhusinstallationer, rikta kabelutgången nedåt för att förhindra att vatten samlas nära tätningsgränssnittet.
Rengöring– Rengör kontaktens utsida med milt rengöringsmedel och vatten innan du återansluter för att förhindra att skräp äventyrar tätningen.
