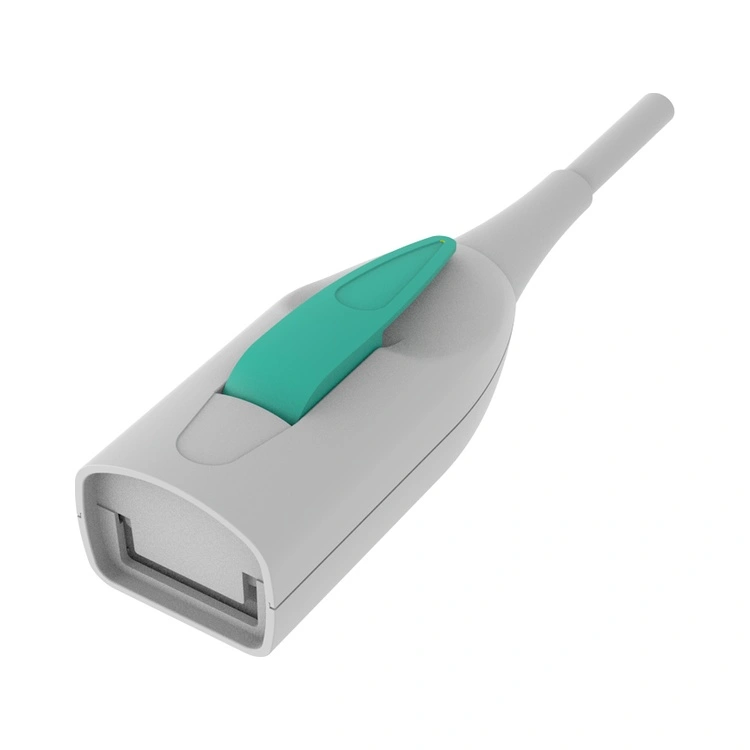

Medicinsk kabelmontering

Produkt SÖKANDE

Endoskopi:

Medical Endoscope Cable Assembly är Reunions specialiserade sammankopplingslösning för endoskopisk bildbehandling och kirurgisk instrumentering, designad för att uppfylla de stränga kraven för minimalt invasiva procedurer. Denna kabelenhet kombinerar ultraflexibla högcykelledare med kontakter av medicinsk kvalitet och övergjutning för att skapa ett pålitligt, hållbart gränssnitt mellan endoskopets kamerahuvud och bildbehandlingssystemet.

Kabelkonstruktionen innehåller ledare med högt antal strängar med precisionsimpedanskontroll för att bibehålla signalintegriteten för högupplöst videoöverföring (4K och längre), medan den yttre manteln är tillverkad av biokompatibla, steriliserbara material. Monteringen har integrerad dragavlastning och böjbegränsande element för att skydda kabelns ömtåliga inre strukturer under upprepade hanterings- och steriliseringscykler.

Primära applikationsfält

GI-endoskopi – Gastroskop, koloskop och duodenoskop.

Artroskopi – Ledvisualisering för ortopediska operationer.

Laparoskopi – Diagnostiska och kirurgiska ingrepp i buken och bäckenet.

ÖNH-endoskopi – Visualisering av sinus och larynx.

Urologi – Cystoskopi och ureteroskopi.

Neuroendoskopi – Visualisering av hjärna och kammare.

Veterinärendoskopi – Diagnostisk och kirurgisk endoskopi inom djurmedicin.

Radiofrekvensplasmakirurgisystem:

Vi ökar avståndet mellan högspänningsstiften och lågspänningsstiften, lägger till skiljeväggar och separerar högspänningsstiften från lågspänningsstiften med skiljeväggar för att möta kundens krav på 2000V högspänning.

Med tanke på den totala kostnaden för förbrukningsvarorna använder vi plastkontakter. Sockelskalet är tillverkat av PSU med högt underhåll, isolatorn är tillverkad av PEEK, uttagshålen är gjorda av 12u guldstrålkopparplätering, vilket uppfyller kundens krav på en livslängd på 10 000 cykler för hela maskinen. Pluggen är gjord av vanliga material, och stiften är pläterade med 1u tjocklek av guld. Kostnaden är tillräckligt låg för att uppfylla kravet på engångsanvändning.

Primära applikationsfält

Arytmi, tumör, gynekologi och obstetrik

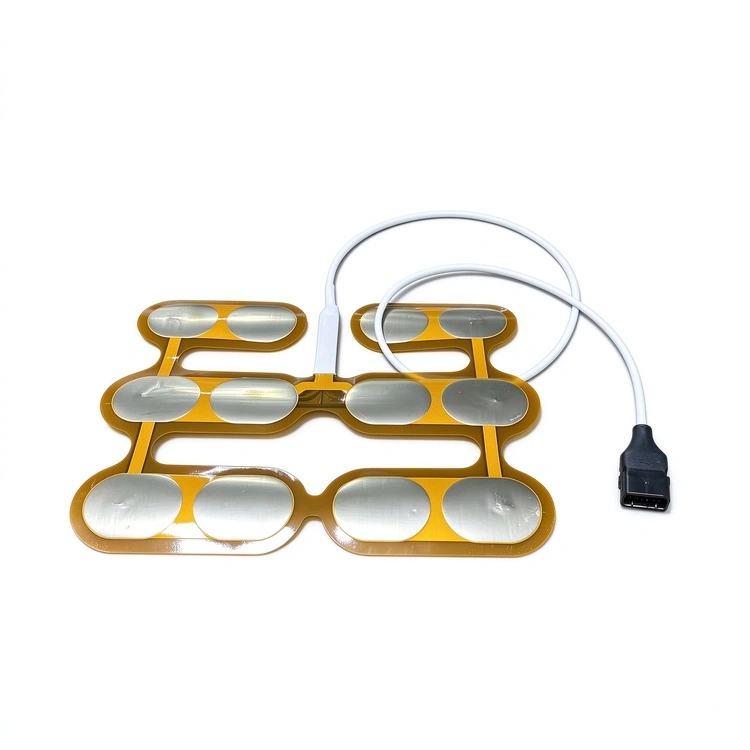

Medicinsk engångskabelenhet：

I medicinsk utrustning för engångsbruk är den medicinska engångskabeln inte en handelsvara – det är ett kritiskt gränssnitt för patientsäkerhet. Reunion tillverkar inte bara kontakter. Vi fokuserar också på design och produktion av medicinska engångskabelenheter – konstruerade för engångs-EKG, SpO₂, radiofrekvensablationskirurgi och patientövervakning, med validerad biokompatibilitet och 100 % elektrisk testning per enhet.

Primära applikationsfält

Otolaryngologi - Huvud- och nackkirurgi, idrottsmedicin + ledkirurgi, ortopedi + ryggradskirurgi, käkkirurgi

Certifieringar och kvalitetssäkring

Vanliga frågor (FAQ)

Hur säkerställer Reunion 4K-videosignalintegritet i flexibla kabelenheter?

4K-videoöverföring kräver exakt impedanskontroll och skärmning. Reunion uppnår detta genom:

Kontrollerad impedans – Vi upprätthåller impedansen 75 Ω (single ended) eller 100 Ω (differential) genom noggrann ledargeometri och val av dielektriskt material.

Flerskiktsskärmning – Folie + flätskärmning ger >95 % täckning för att förhindra signalförsämring från EMI.

Differential-pair-konstruktion – För 4K-signaler som kräver differentialöverföring använder vi tvinnad-parkonstruktion med kontrollerad längdmatchning.

100 % TDR-testning – Varje enhet testas för impedanskonsistens och signalintegritet.

Våra kabelenheter är designade för att möta HD- och 4K-signalkrav som specificeras av OEM-tillverkare av medicinska kamerasystem.

Vad är den typiska ledtiden för en anpassad medicinsk kabelmontering, och vilken minimibeställning gäller?

Prototypprover – 10–15 dagar (1–10 sammanställningar).

Pilotproduktion – 17–20 dagar (50–100 sammansättningar).

Produktionsorder – 25–30 veckor (100+ sammanställningar).

Minsta beställning för anpassade kabelenheter är vanligtvis 10 stycken för standardkonstruktioner (standardmantelmaterial, standardkontakter). För komplexa sammansättningar med anpassade kopplingsverktyg eller specialmaterial kan minimibeställningen vara högre; vi rekommenderar att du diskuterar dina krav med vårt ingenjörsteam för att optimera kostnaden och ledtiden.
