Robotkabelmontering

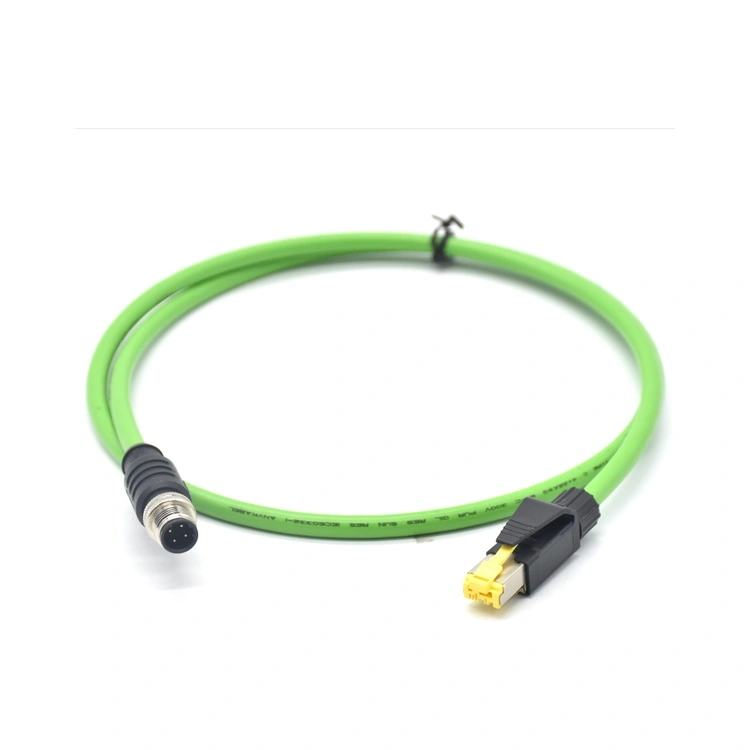

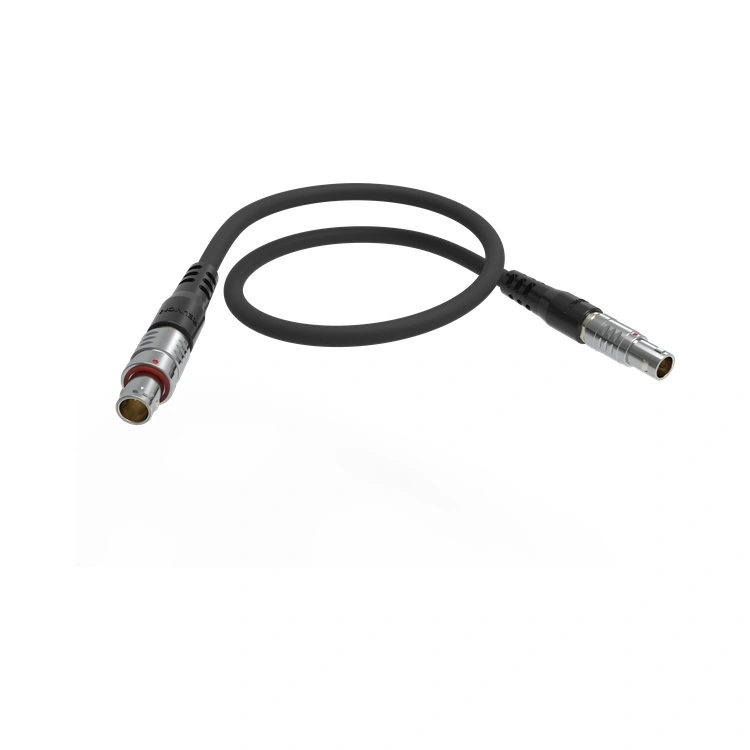

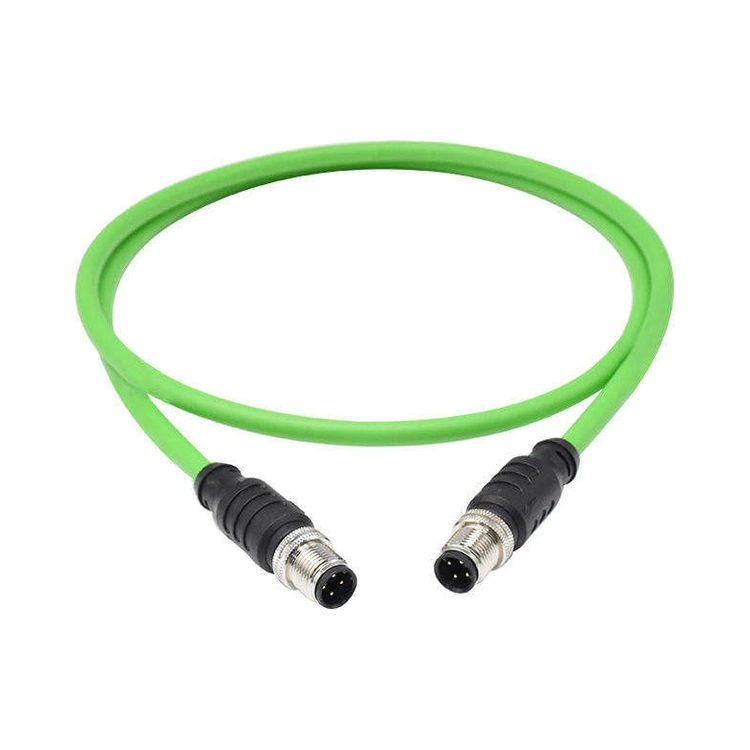

Reunion tillverkar robotkabelenheten i ISO 9001-certifierade anläggningar med full spårbarhet, med hjälp av automatiserad trådbearbetningsutrustning och precisionsövergjutning för att säkerställa jämn kvalitet. Monteringarna är tillgängliga med ett brett utbud av anslutningsalternativ – inklusive metall push-pull kontakter, M8/M12 serie kontakter, RJ45 Ethernet kontakter och anpassade övergjutna kontakter – och kan konfigureras för att möta de specifika kabeldragnings- och rörelsekraven för olika robotmodeller.

Viktiga försäljningsargument

Kompletta tekniska specifikationer

Anpassning – Skräddarsydd efter din robotarms exakta väg

Inga två robotceller är identiska. Reunions interna ingenjörsteam arbetar direkt med dina mekaniska konstruktörer för att skapa en industrirobotkabel som följer din arms specifika ledväg – oavsett om det är en 6-axlig ledad robot, en SCARA eller en samarbetande cobot.

Vad vi kan anpassa

Harness Configuration – Kombinera ström, kodare, Ethernet och pneumatiska slangar till ett enda lindat paket eller separata underledningar för modulärt utbyte.

Kontaktorientering – Ange 0°, 45° eller 90° utgångsvinklar för att undvika snäva böjar precis vid kontakten – en vanlig designförbiseende som minskar kabelns livslängd med 60 %.

Förformade böjningar – Vi kan termiskt ställa in kurvor i kablarna för att matcha din robots neutrala hållning, vilket minskar stressen i hemmaposition.

Material i jackan – Välj PUR för exponering för olja/kylvätska, TPE för hög flex/låg temperatur eller FEP/Teflon för extrem värme (upp till 200°C).

Overmold Color & Marking – Lägg till numrerade grenar, kretsetiketter eller QR-koder för snabb identifiering av underhåll – en funktion som hyllas av fältservicetekniker.

Vår tillverkningsprocess – spårbar, repeterbar, pålitlig

Inspektion av material – Varje kabelrulle verifieras med avseende på ledarmotstånd och isoleringstjocklek innan den släpps.

Automatiserad skärning och avskalning – Laseruppmätta längder med ±1 mm noggrannhet; noll nickstrippning för att förhindra skador på ledaren.

Dragning av undermontering – Kablar läggs i kabelnät med spirallindning eller flätad hylsa för nötningsskydd.

Anslutningsmontering och vridmomentkontroll – Alla gängade kopplingar åtdragna till specificerat vridmoment (digitalt verktyg med kontrollspår).

Övergjutning (In-House Tooling) – Vertikal formsprutning med integrerad dragavlastningsgeometri; skottvikt och temperatur loggas.

100 % elektriskt test – Kontinuitet (alla stift), isolationsresistans (≥100 MΩ) och dielektriskt motstånd (1,5 kV AC).

Provtestning – Per batch kör vi 5 sammansättningar på anpassade testriggar för att validera

Slutlig inspektion och packning – Visuell kontroll under förstoring; antistatiska påsar + exportkartong med individuella serienummer.

Certifieringar som bygger förtroende

Reunion upprätthåller aktiva certifieringar som är offentligt verifierbara genom tredjepartsregistratorer:

ISO 9001:2015 – Kvalitetsledningssystem

ISO 14001:2015 – Miljöledning

ISO 13485:2016 – Kvalitet på medicinsk utrustning (gäller för kirurgiska robotkabelenheter)

RoHS & REACH – Fullständig överensstämmelse med EU:s ämnesrestriktioner; testrapporter tillgängliga på begäran

Vanliga frågor (FAQ)

F: Kan du integrera både Ethernet- och kodarfeedback i samma industrirobotkabelenhet utan signalstörningar?

A: Absolut. Vår konstruktion med dubbla skärmar (folie under fläta) ger >90 dB skärmningseffektivitet. Vi separerar också signalpar från strömledare med minst 2 mm inuti bunten, med hjälp av en central fyllning eller skiljetejp. I miljöer med högt brus (t.ex. punktsvetsning med 1 000 A-pulser) rekommenderar vi att du lägger till en övergripande fläta över hela selen – vi har validerat denna konfiguration på motståndssvetsrobotar med noll kommunikationsfel under 12 månader.

F: Vilken är din garantipolicy för denna industrirobotkabelmontering?

S: Vi erbjuder en 24-månaders garanti från leveransdatum, som täcker kontaktens integritet, lödtillförlitlighet och tätning av överform. Flexlivslängden valideras per batch men garanteras inte mot mekaniskt missbruk (t.ex. böjning under specificerad radie eller överskridande torsionsvinkel). För kontrakt med stora volymer erbjuder vi utökade garantivillkor baserat på årliga användningsprognoser.

F: Vad är den typiska ledtiden för en anpassad ledad robotkabelmontering?

Reunions typiska ledtider för ledade robotkablar:

Prototypprover – 10–15 dagar (1–10 sammanställningar).

Pilotproduktion – 15–20 dagar (10–100 sammansättningar).

Produktionsorder – 20–25 veckor (500+ monteringar).

Ledtiderna kan variera beroende på kabeltillgänglighet, anslutningsledtider och monteringskomplexitet. Vi rekommenderar att du engagerar Reunion tidigt i din designcykel för att säkerställa optimala ledtider och designstöd.
